Як побудувати альтанку власноруч: покрокова інструкція з кресленнями та фото

Альтанка власноруч на дачі — посильний проєкт для новачка за умови вибору простої конструкції та дотримання послідовності робіт. Визначте призначення (відпочинок, чаювання, зона біля мангалу), місце встановлення з урахуванням тіні та рози вітрів, габарити (найчастіше 3×3 м для сімейних посиденьок) і тип фундаменту під легку дерев’яну раму. Продумайте породу деревини, захист від вологи та способи з’єднання елементів — вузли мають витримувати вітрові та снігові навантаження.

Що потрібно знати перед будівництвом альтанки власноруч?

Перед початком дайте відповіді на три питання: навіщо, де і як.

Призначення визначає конфігурацію: відкрита альтанка для літніх вечорів або напівзакрита з місцем під мангал. Місце обирайте з урахуванням схилу ділянки (рівна площадка простіша в розмітці), віддаленості від будинку та відстані до межі сусідньої ділянки. Габарити залежать від кількості людей: для 4–6 гостей достатньо квадрата 3×3 м, для більших компаній — 4×4 або прямокутні варіанти 3×4,5 м.

Фундамент під легку дерев’яну конструкцію зазвичай роблять стовпчастим або блочним, що економить час і матеріали. Глибина закладення має враховувати глибину промерзання ґрунту у вашому регіоні — орієнтуйтеся на офіційні дані (див. карту снігових і кліматичних районів).

Деревина: для стійок зазвичай використовують брус 100×100 мм, для лаг і крокв — дошку 50×150 мм. Обов’язкова антисептична обробка до збирання — волога деревина без захисту темніє і псується під впливом УФ-випромінювання та вологи.

Вузли з’єднань — важливий момент. Найпростіший спосіб — металеві куточки та оцинковані саморізи, для відповідальних точок (стійка–обв’язка) застосовують шпильки з шайбами. Не рекомендується використовувати лише цвяхи — вони можуть послабитися через температурні коливання.

Дах: двосхилий простіший у виготовленні, ніж шатровий, але потребує коникового вузла. Кут нахилу даху обирайте з урахуванням покрівельного матеріалу: для м’якої черепиці зазвичай 25–30°, для профнастилу — 30–35°. Ресурс покриття залежить від типу і клімату (див. ТУ виробника).

Складіть креслення з вказанням розмірів, висот і кроку елементів. Промалюйте план фундаменту, розрізи стін і схему даху — це допоможе уникнути помилок на майданчику. Підготуйте кошторис: пиломатеріали, кріплення, покрівлю, захисні склади, інструмент. Закладіть запас 10–15% на обрізки та можливі помилки. Оцініть строки: удвох квадрат 3×3 м збирається за 2–3 вихідні за наявності креслення і матеріалів.

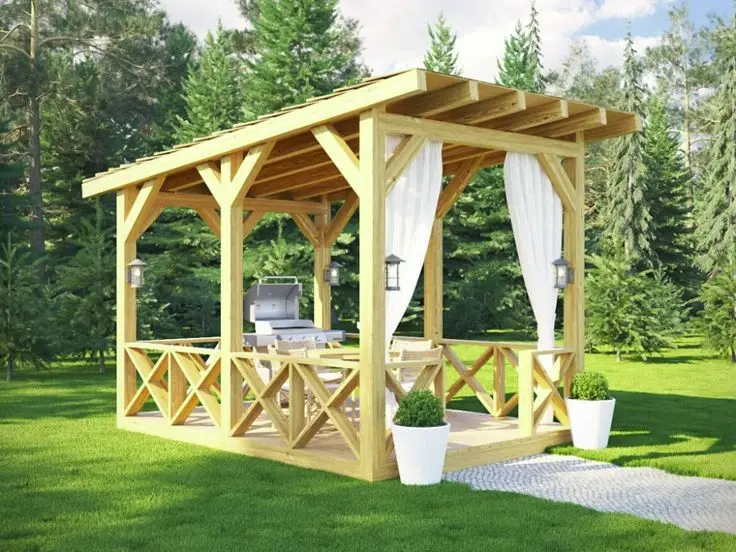

Проєкти та креслення для простої альтанки: вибір і підготовка

Якісне креслення — половина успіху. Для першого досвіду обирайте квадратну форму 3×3 м: мінімум складних розпилів, стандартні довжини пиломатеріалів (3 і 6 м), зрозуміла логіка вузлів. Складні багатогранники та восьмикутники потребують точної розмітки кутів і косих запилів — залиште їх для наступного проєкту.

На кресленні обов’язково вкажіть:

• Габарити по осях (зовнішні розміри 3000×3000 мм).
• Крок стійок (зазвичай близько 1500 мм — для запобігання прогину лаг підлоги).
• Висоту елементів: низ перил 900–1000 мм від підлоги, чиста висота проходу не менше 2000 мм (орієнтуйтеся на місцеві норми).
• Нахил даху (20–30° під м’яку покрівлю, 25–35° під метал — для природного сходу снігу).
• Виступи 200–300 мм — для захисту стін від дощових потоків.
• Вузли з’єднань: кріплення стійок до нижньої обв’язки, спирання крокв на верхню обв’язку (мауерлат).

Промалюйте схему фундаменту: кількість стовпів/блоків (мінімум 4 по кутах плюс 1 центральний для альтанки 3×3 м), глибину закладення (нижче промерзання), гідроізоляцію між фундаментом і деревом. Для кроквяної системи вкажіть тип (віслючі або наслонні), спосіб спирання і кониковий вузол (якщо двосхилий дах).

Креслення має включати три проєкції:

1. План (вид зверху): розташування лаг підлоги, стійок, діагональні розміри для перевірки прямокутності.
2. Фасад/розріз: висоти стійок, ригелів, перил, нахил даху, виступи.
3. Покрівля: розкладка крокв, обрешітка, точки кріплення до обв’язки.

Додайте специфікацію матеріалів з вказанням основних елементів і приблизних перерізів. Наприклад, стійки — брус 100×100 мм, лаги і крокви — дошка 50×150 мм, обрешітка — дошка 25×100 мм, кріплення — анкери, шпильки, куточки, саморізи.

Для новачків важливі зрозумілі вузли з’єднань:

• Стійка–обв’язка: з’єднання «в півдерева» з додатковим кріпленням шпилькою або металевим куточком.
• Ригель–стійка: кріплення куточками і саморізами.
• Кроква–обв’язка: запил «пташина лапка» з металевою пластиною-кронштейном.

Особливу увагу приділіть вузлу верхньої обв’язки для шатрового даху — хрест-риґель із дощок з посиленням металевими накладками розподіляє навантаження і запобігає провисанню.

Не ускладнюйте перший проєкт декоративними елементами — це збільшить час збирання. Опційно можна передбачити часткову бокову обшивку, вбудовані лавки або підведення електрики.

Необхідні матеріали та інструменти

Кошторис матеріалів для альтанки 3×3 м

Типовий набір для квадратної альтанки 3×3 м з двосхилим дахом і відкритими стінами включає:

Призначення: спрощує планування закупівель, підбір під стандартні довжини знижує перевитрати.

Інструменти

Розмітка і контроль: рулетка, будівельний шнур або лазерний рівень, рівень із бульбашкою, кутник, олівець або маркер.

Земляні роботи: штикова і совкова лопата, садовий бур (якщо буронабивні палі).

Різання: ручна пила або циркулярна пила, електролобзик для фігурних розпилів, торцювальна пила (оренда для точних запилів).

Кріплення: шуруповерт або акумуляторна дриль, набір свердел по дереву і металу, коронки під шпильки, молоток, киянка, стамеска.

Затискачі: струбцини для фіксації деталей під час збирання.

Інше: ніж, степлер для плівки, кисті і валики для просочення, засоби індивідуального захисту (рукавички, окуляри, респіратор при шліфуванні і обробці).

Покрокова інструкція зі зведення дерев’яної альтанки

Етап 1: Підготовка фундаменту

Розмітка майданчика. Вбийте кілочки по кутах майбутньої альтанки, натягніть шнур. Перевірте прямокутність: виміряйте діагоналі — вони мають співпадати з точністю до 10 мм. Якщо діагоналі різні, зсуньте кілочки до вирівнювання. Зніміть родючий шар на глибину 100–150 мм, покладіть геотекстиль (перешкоджає проростанню трави), підсипте і утрамбуйте піщано-щебеневу суміш шаром 100 мм.

Встановлення опор. Для легкої конструкції підходить стовпчастий фундамент із блоків 400×200×200 мм. Розмістіть блоки по кутах і в центрі (під лаги). Виставте кожен блок за рівнем у горизонталь — перепад не більше 5 мм на весь периметр. Якщо ґрунт спучує, замініть блоки буронабивними палями: пробуріть ями Ø200 мм на глибину згідно з таблицею промерзання по вашій області, встановіть опалубку з руберойду, заармутуйте 3–4 прутками Ø10 мм, залийте бетоном. Верх палей виведіть в єдиний горизонт — це важливо для рівної обв’язки.

Гідроізоляція. На кожен блок або палю покладіть два шари руберойду — захист дерева від капілярної вологи. Закріпіть анкерами під нижню обв’язку (один анкер на блок).

Монтаж нижньої обв’язки. Брус 100×100 мм покладіть по периметру, з’єднайте кути «в півдерева» (виріжте четверть у кожному брусі, щоб вони лягли в один рівень). Притягніть обв’язку до анкерів гайками з широкими шайбами. Перевірте діагоналі ще раз — вони мають залишатися рівними. Обробіть всю деревину антисептиком до збирання — після монтажу доступ до прихованих площин обмежений.

Контроль кроку опор. Якщо відстань між кутовими блоками перевищує рекомендовану, додайте проміжні опори під центральну частину лаг — так підлога не прогнеться під навантаженням.

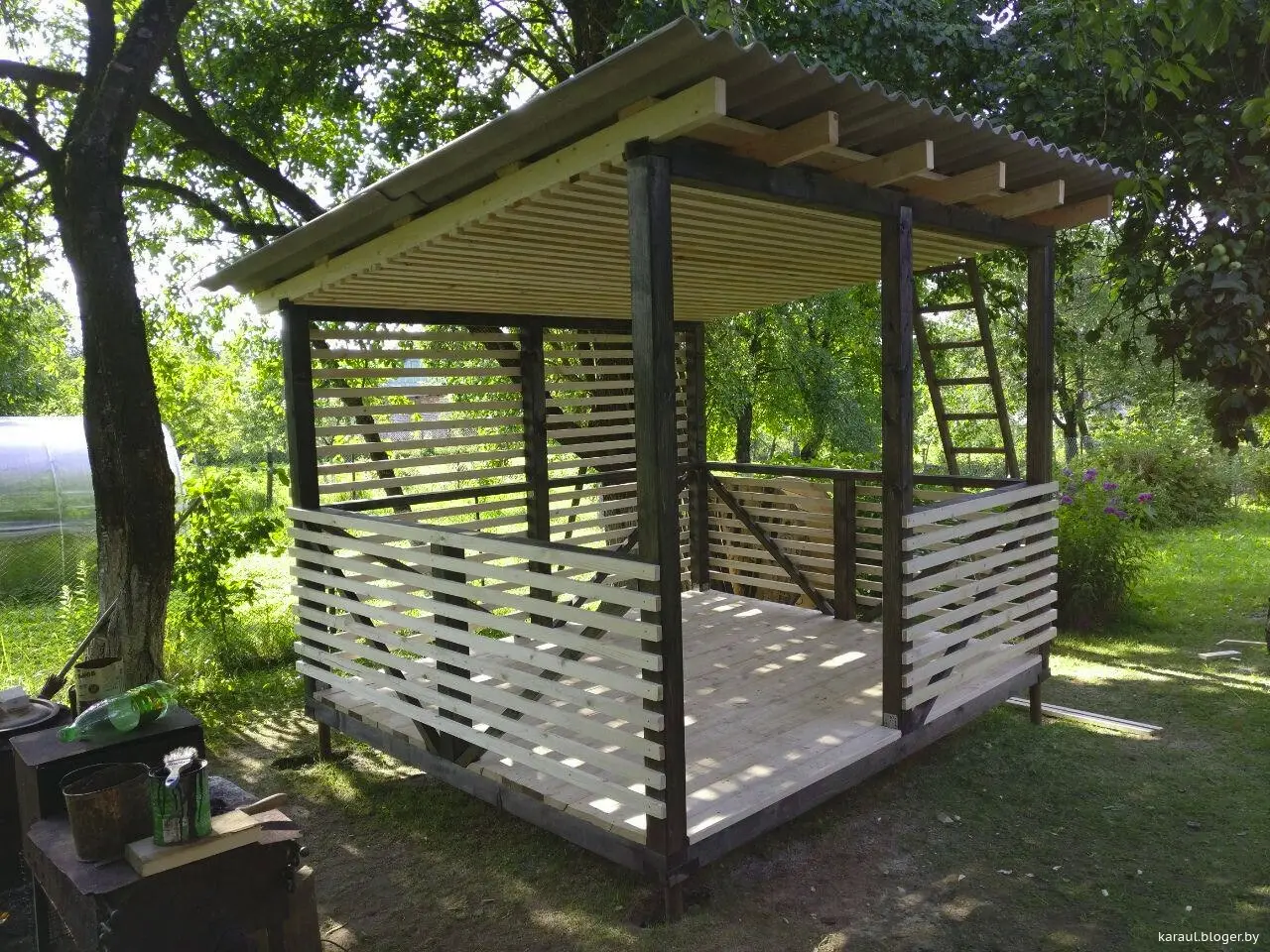

Етап 2: Збірка каркаса (стовпи, обв’язка, лаги)

Встановлення стійок. Брус 100×100 мм висотою близько 2400 мм встановіть по кутах строго вертикально (контроль рівнем у двох площинах). Тимчасово закріпіть стійки укосинами з дошки 25×100 мм — цвяхи вбийте під кутом 45°. З’єднання стійки з нижньою обв’язкою: врізка «в півдерева» глибиною близько 50 мм з додатковим кріпленням шпилькою з шайбами і гайками зверху і знизу. Альтернатива — металевий куточок 90×90 мм з кожного боку стійки (по 4 саморізи в брус і 4 в обв’язку).

Монтаж ригелів і верхньої обв’язки. На висоті близько 900–1000 мм від підлоги встановіть горизонтальні ригелі по периметру — основа для перил. Кріплення до стійок — куточками або врізкою з фіксацією довгими саморізами. Потім покладіть верхню обв’язку (мауерлат) по верхньому торцю стійок — вона утворює жорсткий пояс і слугує опорою для крокв. З’єднуйте кути «в півдерева» або внахлест із посиленням пластинами.

Лаги підлоги. Дошку 50×150 мм укладайте поперек нижньої обв’язки з кроком близько 400–500 мм. Кріплення — металеві куточки і саморізи з обох боків кожної лаги. Якщо прольот перевищує рекомендований, додайте проміжний прогін під центром лаг. Перевіряйте горизонталь кожної лаги — перепади створять нерівності підлоги.

Посилення конструкції. У кутах встановіть діагональні розкоси (дошка 50×100 мм) від стійки до обв’язки під кутом 45° — запобігають перекосу каркаса при вітровому навантаженні. Усі вузли притягніть шайбами і гайками — саморізи з часом можуть послабитися.

Настил підлоги. Дошку 25×150 мм укладайте поперек лаг з температурними зазорами 3–5 мм (використовуйте цвях як шаблон). Саморізи вкручуйте в лаги, заглиблюючи головки на 2–3 мм — так не буде зачепів при ходьбі. Гострі краї дощок зніміть рубанком або шліфмашинкою.

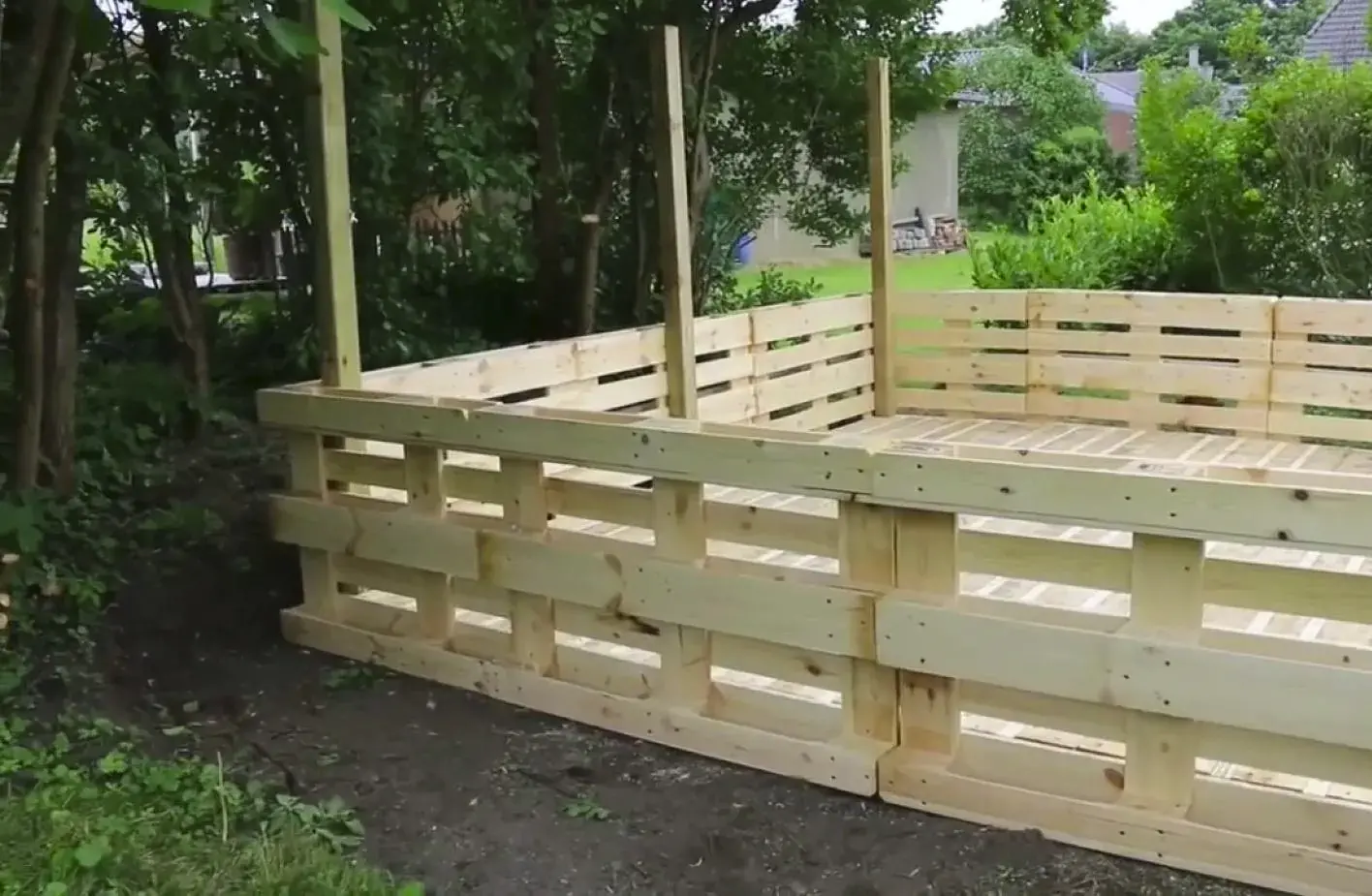

Огорожа (обшивка). Для відкритої альтанки достатньо вертикальних рейок 40×60 мм з кроком 80–100 мм між нижньою обв’язкою і ригелем на висоті 900–1000 мм. Рейки кріпіть саморізами або цвяхами, торці шліфуйте. Для захисту від вітру з одного боку можна зашити секцію вагонкою або блок-хаусом.

Кожен крок збирання перевіряйте геометрію: діагоналі каркаса мають залишатися рівними, стійки — строго вертикальними, обв’язка — у горизонті. Помилки на цьому етапі проявляться при монтажі даху — крокви не ляжуть у вузли, знадобиться підгонка.

Етап 3: Монтаж даху

Підготовка мауерлата. Верхня обв’язка (брус 100×100 мм) уже встановлена — перевірте її горизонталь лазерним рівнем. Перепади не мають перевищувати допустимі значення, інакше крокви ляжуть криво.

Виготовлення крокв. Для двосхилого даху 3×3 м з нахилом близько 30° довжина кроквяної ноги розраховується з урахуванням виступів. Розмітьте на одній дошці 50×150 мм запил «пташина лапка» — виїмку під посадку на мауерлат. Зробіть шаблон, перенесіть розмітку на інші крокви, випиліть циркуляркою. Крокви монтуйте попарно: встановіть дві протилежні ноги, з’єднайте в конику металевою пластиною або накладкою з дошки 25×150 мм. Закріпіть крокви до мауерлата куточками або сталевими кронштейнами — по два кріплення в кожну площину.

Для шатрового даху крокви сходяться в центральному вузлі — використовуйте сталеву пластину-зірку товщиною не менше 3 мм з отворами під болти або зберіть вузол із накладок на хрестовині верхньої обв’язки. Крок крокв зазвичай близько 600 мм. Перевірте симетрію: відстані від коника до кутів мають співпадати, нахил скатів — однаковий.

Обрешітка. Під профнастил набивайте дошку 25×100 мм з кроком 300–400 мм поперек крокв. Під м’яку черепицю потрібна суцільна обрешітка з вологостійкої фанери або ОСП товщиною близько 12 мм — листи стикуйте на кроквах, кріпіть саморізами через 150 мм.

Гідроізоляція. Розкатайте підкладковий килим або гідроізоляційну плівку від карниза до коника з нахлестом близько 100 мм. Кріпіть степлером до обрешітки, стики проклейте бутилкаучуковою стрічкою. Плівка має звисати за карниз на 50 мм — вода стікає у водостічний жолоб, а не під обшивку.

Укладання покрівлі. Профнастил монтуйте знизу вгору, починаючи з підвітряного боку. Нахлест листів по довжині 150–200 мм, по ширині — одна хвиля. Кріпіть покрівельними саморізами з EPDM-шайбою у нижню хвилю — 6–8 саморізів на м². Коник закрийте спеціальною планкою, притягніть саморізами через 300 мм. Торцеві планки захищають краї обрешітки від вітру і вологи — прикрутіть їх до крайніх дощок.

М’яку черепицю укладайте за інструкцією виробника: стартова смуга від карниза, потім рядова черепиця зі зміщенням пелюсток на половину модуля. Кожну плитку прибивайте цвяхами (4–6 шт. залежно від нахилу). Коник оформіть спеціальними елементами.

Виступи і водовідвід. Виступи 200–300 мм захищають стіни від дощу — не робіть їх коротшими. По периметру встановіть карнизну планку (крапельник), що направляє воду у водостічний жолоб. Вузли примикань герметизуйте мастикою або самоклеючою стрічкою.

Захист торців деревини. Усі відкриті торці крокв, обв’язки і настилу обробіть додатковим шаром антисептика або закрийте торцевою дошкою (лобова планка). Це знижує проникнення вологи — головну причину гниття.

Завершіть монтаж прибиранням майданчика і вивезенням обрізків. Перевірте затягування всіх кріплень — з часом деревина висохне, з’єднання можуть послабитися, знадобиться підтяжка.

Як побудувати альтанку дешево: вибір матеріалів і прості рішення

Форма конструкції. Квадрат або прямокутник — мінімум розпилів і доборів, проста збірка. Складні форми потребують точної розмітки і збільшують час роботи.

Проєктування під стандартні довжини. Економія досягається за рахунок підгонки розмірів під типовий довжини пиломатеріалів: 3 м, 4,5 м, 6 м. Наприклад, габарити 3×3 м дозволяють використовувати брус і дошки без зайвих відходів. Нестандартні розміри збільшують перевитрати матеріалу і час різання.

Фундамент. Блоки ФБС 400×200×200 мм — бюджетне рішення для легкої конструкції. Буронабивні палі дорожчі за трудомісткістю, але надійніші на спучуваних ґрунтах. Ленточний фундамент для альтанки зазвичай надмірний.

Покрівельне покриття. Профнастил С21 — бюджетний і простий у монтажі варіант, ресурс залежить від покриття і клімату (див. ТУ виробника). М’яка черепиця тихіша і ефектніша, але потребує суцільної обрешітки. Для першого проєкту рекомендують профнастил — помилки при укладанні менш критичні.

Обшивка і декор. Суцільна обшивка вагонкою або блок-хаусом збільшує бюджет. Для відкритої альтанки достатньо вертикальних рейок з кроком 80–100 мм або решітчастих панелей — матеріалу йде менше. Перила з обрізної дошки 25×100 мм дешевші за точені балясини і функціональні.

Кріплення. Оцинковані куточки 90×90 мм і саморізи 6×70 мм — простий і надійний кріплення. Приховані з’єднання потребують точної вибірки пазів і більше часу. При контакті з обробленою деревиною кріплення має бути оцинкованим. Відповідальні вузли (стійка–обв’язка) рекомендується стягувати шпильками з шайбами.

Захисна обробка. Система «ґрунт + лазур/фарба» від одного виробника економить витрати і запобігає відшаруванню. Антисептик глибокого проникнення вигідніше купувати у великих каністрах.

Оренда інструменту. Торцювальну пилу або лазерний рівень можна взяти в прокат на вихідні — точність розпилів окупає витрати.

Серійний розкрій. Використання повторюваних модулів знижує трудовитрати. Складіть карту розкрою з оптимізацією під стандартні довжини — це допоможе уникнути зайвих покупок.

Економія залежить від регіональних цін і вибраних матеріалів. Головне — не економити на кріпленнях і захисті деревини: слабкий кріплення і відсутність антисептика призведуть до проблем уже в перший сезон.

Фінальне оздоблення і захист конструкції

Дерево без захисту темніє, тріскається і втрачає міцність за кілька сезонів. Базова обробка — антисептик глибокого проникнення в два шари з проміжним сушінням близько 24 годин. Наносьте пензлем або валиком, приділяючи особливу увагу торцям — через них волога проникає швидше. Якщо поруч мангал, додайте вогнебіозахист (склад 2-в-1) для стійок і обв’язки. Дотримуйтеся мінімальних дистанцій від вогню і використовуйте вогнестійкі матеріали в зоні приготування.

Фінішне покриття обирайте з урахуванням умов експлуатації:

• Олії для терас підкреслюють текстуру, потребують оновлення раз на 1–2 роки на настилі підлоги. Нанесення вимагає сухої поверхні.
• Антисептичні лазурі тримаються 2–3 роки на гладкій поверхні, 8–10 років при двох шарах на шорсткій. Оновлюються кожні 2–3 роки на вертикалях і щорічно на горизонталях.
• Покривні фарби водорозчинні тримаються 10–20 років, алкідні — 5–10 років, повністю покривають текстуру. Підходять для регіонів із різкими перепадами температур.
• Прозорі водовідштовхувальні склади служать 6–12 місяців — для тимчасового захисту або під навісом.

Перед нанесенням фінішного шару деревина має бути чистою і сухою (вологість менше 20%). Стару плівкову обробку видаліть до чистого дерева. Наносьте покриття в два шари: перший — ґрунтовочний (розбавлений), другий — фінішний. У зонах контакту з водою додайте третій шар.

Облаштування. Продумайте освітлення з класом захисту IP65 або вуличні гірлянди на сонячних батареях. Розетки виводьте через дифавтомат з УЗО для безпеки. Складний стіл і лавки закріпіть на ригелях каркаса, додайте гачки для інвентарю, підвісні кашпо і штори від вітру.

Декор. Решітчасті панелі з рейок кріпіть між стійками — опора для ліан і захист від сонця. Торці крокв і обв’язки можна закрити різьбленими накладками, але це опційно.

Щорічне обслуговування: навесні мийте альтанку м’якою щіткою з мильним розчином, оглядайте кріплення, підтягайте послаблені гайки, оновлюйте локально покриття. Повністю перекрашуйте або просочуйте конструкцію раз на 3–5 років для довготривалого захисту.

Типові помилки новачків і як їх уникнути

1. Ігнорування перевірки діагоналей. Різниця навіть у 10–20 мм призводить до перекосу даху і проблем з монтажем крокв. Рішення: вимірюйте діагоналі на кожному етапі — вони мають співпадати з точністю до 5 мм.

2. Недостатня гідроізоляція фундаменту. Укладання бруса прямо на бетон або блоки без руберойду веде до гниття. Рішення: обов’язково два шари руберойду або бітумний шар між фундаментом і деревом.

3. Кріплення вузлів лише на цвяхах. Цвяхи можуть розхитатися від температурних коливань. Рішення: відповідальні вузли з’єднуйте шпильками з шайбами або металевими куточками з болтовою фіксацією.

4. Відсутність антисептичної обробки до збирання. Обробка після монтажу не захищає приховані площини і торці. Рішення: наносіть антисептик на всі елементи до збирання.

5. Пропуск тимчасових розкосів при встановленні стійок. Без укосин стійки можуть зміщуватися, порушуючи вертикаль. Рішення: тимчасово фіксуйте стійки укосинами під 45°, перевіряйте вертикаль рівнем.

6. Неправильний вибір кроку лаг і крокв. Великий крок призводить до прогину підлоги і провисання даху. Рішення: дотримуйтеся рекомендованих кроків або збільшуйте переріз елементів.

7. Недостатні виступи даху. Виступи менше 200 мм не захищають стіни від дощу. Рішення: робіть виступи мінімум 200–300 мм з карнизною планкою для відведення води.

8. Відсутність захисту торців деревини. Відкриті торці — головні ворота для вологи. Рішення: обробіть торці антисептиком або закрийте торцевою дошкою.
