Дровник власноруч: 5 проєктів із кресленнями, покроковими інструкціями та розрахунками

Дровник – вулична конструкція для зберігання дров на ділянці. Правильно збудований власноруч для дачі, він захищає паливо від опадів, прискорює сушку до цільової вологості ≤20% та впорядковує зберігання. Основа конструкції – піднята підлога, вентильовані стіни з зазорами 20–30 мм і дах з нахилом 7–15°. Результат – стабільна тяга, менше диму та економія місця біля будинку.

Як побудувати дровник власноруч: покрокова інструкція

Крок 0. Вибір місця на ділянці

Обирайте рівну суху точку з природною вентиляцією та сонцем, але не під прямим стоком з даху будинку. Враховуйте розу вітрів: відкритий фасад спрямовуйте до бризу, задню частину – до паркану або глухої стіни.

Протипожежні відступи (за NIST, 2023):

Додаткові вимоги (чек-лист):

• Відступ від межі ділянки: перевірте регламент СНТ або місцеву адміністрацію (типово 1–3 м)
• Відстань до димоходів/вікон: ≥5 м для зниження ризику іскор
• Заборона на прибудову до будинку як капітальної споруди без проєкту

Продумайте зручний підхід для занесення колод взимку – доріжка шириною ≥0,8 м має залишатися прохідною в сніг.

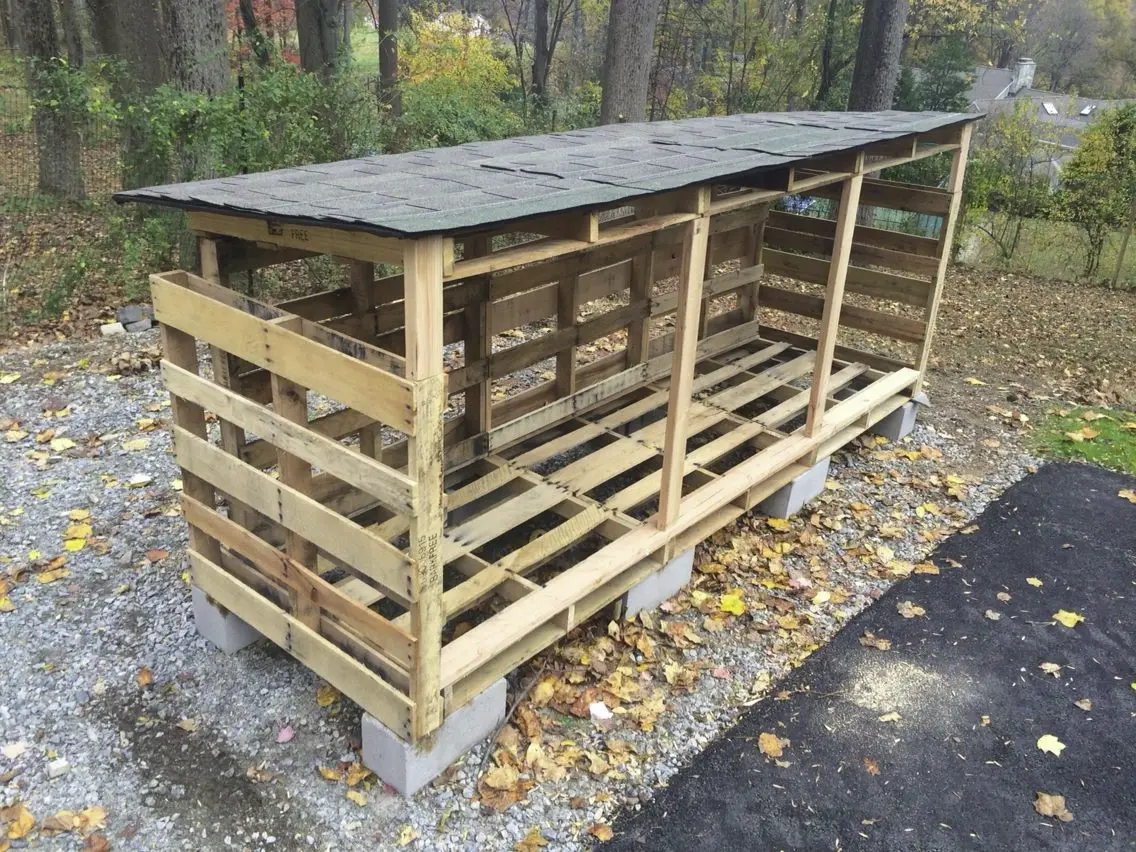

Крок 1. Основа та фундамент

Підніміть підлогу на 150–200 мм для продування знизу.

Бюджетні варіанти:

1. Точкові опори з блоків 200×200×400 мм:
   Розміщуйте по кутах і під проміжні стійки (крок близько 1,2 м). Подушка – утрамбований щебінь 10–15 см. Зверху – руберойд у два шари.
2. Гвинтові палі Ø57–76 мм:
   Підходять для ділянок з ухилом і без земляних робіт. Глибина вкручування залежить від типу ґрунту та навантаження, рекомендується уточнювати ці параметри з урахуванням місцевих умов.

На опори укладають обв’язку з бруса 100×50 або 100×100 мм. Перевіряйте діагоналі: різниця >10 мм означає перекіс – вирівняйте підкладками.

Крок 2. Збірка каркаса

Матеріали та перерізи:

Вузол «стійка – обв’язка» (два варіанти):

1. Простий (кутники): стійку ставлять поверх обв’язки, кріплять кутниками 50×50 мм з двох сторін (саморізи 6×90 мм, по 4 шт на сторону).
2. Посилений (вполдерева + кутник): стійку врізають в обв’язку вполдерева на глибину 30–40 мм, додатково фіксують кутником 50×50 мм. Надійніше при довжині >3 м.

Послідовність:

1. Зберіть нижню обв’язку, закріпіть на опорах.
2. Встановіть кутові стійки, перевірте вертикаль рівнем.
3. Додайте проміжні стійки (якщо довжина >2 м, ставте через кожні 1,0–1,2 м).
4. Змонтуйте верхню обв’язку.
5. Встановіть укоси під 45° між стійками та обв’язкою для жорсткості.

Всі торці просочуйте антисептиком до монтажу – це блокує капілярне всмоктування вологи.

Крок 3. Дах, навіс і вузли гідроізоляції

Конструкція:

• Нахил: рекомендується в межах 7–15°, що забезпечує достатній стік води та мінімальний витрат матеріалу. Конкретний нахил слід обирати з урахуванням типу покрівельного матеріалу та кліматичних умов регіону.
• Крокви: дошка 40×100 мм, крок 600–800 мм, виступ 200–300 мм (захист від косих дощів). При високих снігових навантаженнях крок і переріз крокв слід коригувати з урахуванням місцевих умов.
• Обрешітка: розріджена (крок 300–400 мм) під металочерепицю/профнастил, суцільна (фанера 10 мм) під гнучку черепицю.

Гідроізоляція:

1. Мембрана: супердифузійна плівка, монтаж знизу вгору з нахлестом 10–15 см.
2. Кріплення покрівлі: саморізи 4,8×35 мм з EPDM-шайбою, через хвилю (для профнастилу).
3. Капельник: по краю даху – направляє вологу в сторону від каркаса.
4. Планка примикання (для пристінного варіанту): металевий кутник 50×50 мм + силіконовий герметик для зовнішніх робіт (інакше вода затікає за обшивку стіни).

Анкерування і вітрові зв’язки:

• При висоті >2 м або вітряній місцевості рекомендується передбачити діагональні розкоси на торцях або хрестоподібні зв’язки між кроквами для стійкості.
• Кріплення до основи: використовуйте анкерні болти M10 або металеві кутники 75×75 мм (по кутах каркаса). Конкретні параметри кріплення залежать від типу основи та умов експлуатації.

Снігові навантаження:

• Для регіонів з великим снігопадом (>180 кг/м²) рекомендується зменшити крок крокв і збільшити переріз, враховуючи місцеві нормативи та рекомендації виробника покрівельних матеріалів.
• Виступ навісу при косому дощі можна збільшити до 400 мм для додаткового захисту.

Крок 4. Обшивка, вентиляція та укладання дров

Бокові стіни:
Дошки товщиною 20–25 мм із зазором 20–30 мм забезпечують постійну вентиляцію.

Задню стіну можна обшити щільніше (якщо звернена до панівних вітрів), фасад залиште частково відкритим.

Підлога:
Рейки або дошки із зазором 10–15 мм запобігають контакту дров із вологою знизу та прискорюють сушку.

Цільова вологість і методи вимірювання:

• Мета: вологість дров ≤20% для ефективного горіння (менше диму, вища теплова віддача).
• Як виміряти:
  1. Вологомір для дров (голчастий або безконтактний) – вимірює вологість на глибині 2–3 см.
  2. Приблизна оцінка: сухе колодце легке, кора відшаровується, торці з тріщинами.

Терміни сушіння (орієнтовно):

• Хвойні (сосна, ялина) у вентильованому дровнику: 6–9 місяців.
• Листяні (береза, дуб): 12–18 місяців.
• Свіжоспиляні дрова (вологість близько 50%): 18–24 місяці до досягнення вологості ≤20%.

Укладання для прискорення сушіння:

• Колоди орієнтуйте корою вниз (кора сприяє відведенню вологи, допустимі обидва варіанти за умови забезпечення зазорів і вентиляції).
• Ряди укладайте в «клітку» (перехресно) для циркуляції повітря між шарами.
• Планки-обмежувачі по боках штабелів запобігають заваленню.

Проєкти та креслення дровників: від маленьких до трикутних

Зведена таблиця проєктів: габарити, місткість, складність

* Складометр ≈ 0,7 м³ щільної деревини (коефіцієнт пустотності штабеля ~0,7).
** При витраті ~10 кг дров/добу (середня піч/камін).

Проєкт 1. Компактний маленький дровник 1,2×0,6×1,6 м

Де доречний: біля входу, під вікном, біля лазні.
Переваги: мінімум матеріалів, збирається за 3–4 години.
Недоліки: потребує частого поповнення.

Cut-list (ведомість розпилу):

• Брус 100×100 мм: 4 стійки по 1,6 м (передні і задні на одній висоті або з нахилом 10 см)
• Дошка 50×100 мм: нижня обв’язка 2×1,2 м + 2×0,6 м, верхня обв’язка аналогічно
• Дошка 40×100 мм: крокви 2×0,8 м (з урахуванням виступу)
• Дошка 25×100 мм: обрешітка 4×1,2 м (крок 350 мм)
• Дошка 25×100 мм: обшивка бокових стін ~12 шт по 1,6 м (з зазорами)

Кріплення:

• Саморізи 4,5×75 мм – 80 шт
• Саморізи з EPDM 4,8×35 мм – 20 шт
• Кутники 50×50 мм – 8 шт

Кроки зборки:

1. Зберіть нижню обв’язку на блоках/паліях.
2. Встановіть 4 кутові стійки, перевірте вертикаль.
3. Змонтуйте верхню обв’язку.
4. Укладіть крокви з виступом 200 мм.
5. Набийте обрешітку і покрівлю.
6. Обшийте бокові стіни з зазорами 20–30 мм.

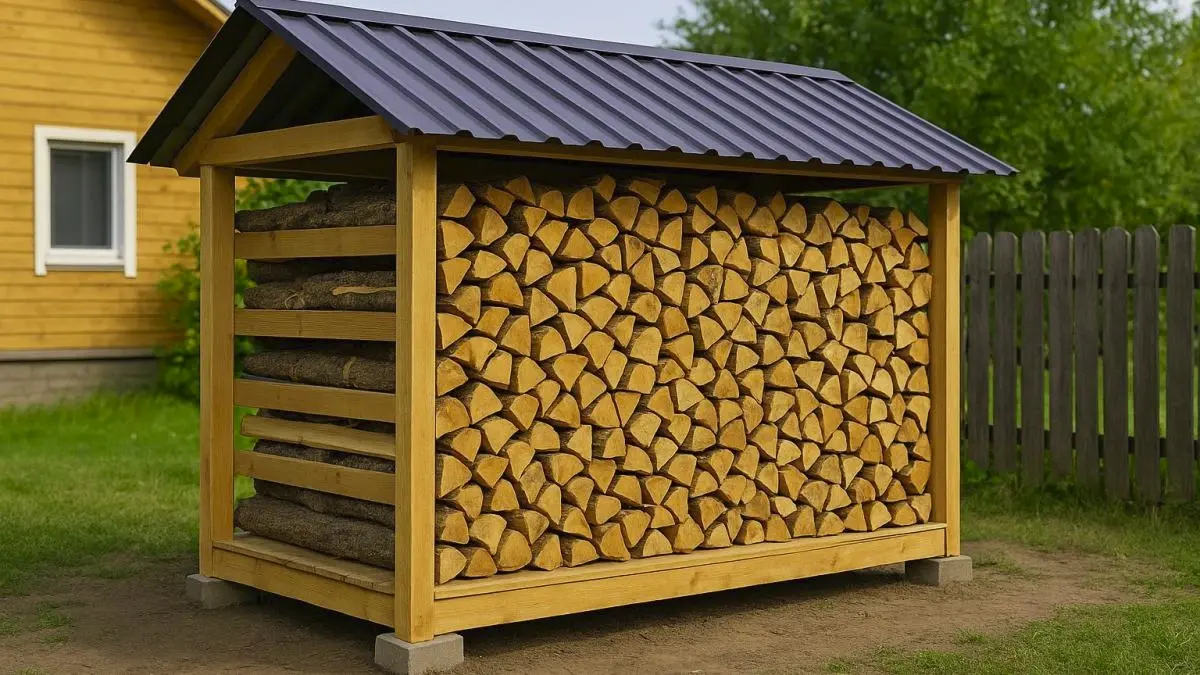

Проєкт 2. Класичний навіс 2,4×0,8×1,9 м

Де доречний: біля паркану, вздовж стіни будинку (при дотриманні відступу 3 м).
Переваги: вміщує сезонний запас, стійкий, проста конструкція.
Недоліки: потребує проміжних стійок при довжині >2 м.

Cut-list:

• Брус 100×100 мм: стійки 4×1,9 м (передні) + 4×1,5 м (задні, для нахилу 15°)
• Дошка 50×100 мм: обв’язка нижня і верхня по периметру 2,4+2,4+0,8+0,8 м
• Дошка 40×100 мм: крокви 4×1,0 м (крок 600 мм, виступ 300 мм)
• Дошка 25×100 мм: обрешітка 8×2,4 м (крок 350 мм)
• Дошка 25×100 мм: обшивка бокових стін ~20 шт по 1,9 м

Кріплення:

• Саморізи 4,5×75 мм – 200 шт
• Саморізи з EPDM 4,8×35 мм – 60 шт
• Кутники 50×50 мм – 16 шт

Кроки зборки: аналогічно Проєкту 1, але додайте проміжні стійки через 1,2 м і укоси 25×100 мм під 45° на торцях.

Проєкт 3. Трикутний дровник-намет 1,8×1,0×1,8 м

Де доречний: біля паркану, у куті ділянки.
Переваги: не потребує проміжних стійок, ефектний фасад, природна жорсткість від трикутної форми.
Недоліки: складніша розмітка кутів, менший корисний об’єм на 1 м² площі.

Cut-list:

• Дошка 50×100 мм: крокви (формують трикутник) – 4 шт по 2,0 м (з урахуванням кута нахилу ~60°)
• Дошка 50×100 мм: торцеві рами – 2 шт по 1,0 м (основа)
• Дошка 25×100 мм: обрешітка поздовжня 6×1,8 м
• Дошка 25×100 мм: обшивка торців з зазорами ~10 шт по 1,8 м

Кріплення:

• Саморізи 4,5×75 мм – 120 шт
• Саморізи з EPDM 4,8×35 мм – 40 шт
• Кутники 50×50 мм – 12 шт

Кроки зборки:

1. Зберіть дві торцеві рами у формі трикутника (кут при вершині ~60°).
2. Встановіть рами вертикально на відстані 1,8 м.
3. З’єднайте кроквами по конику і схилах.
4. Набийте обрешітку і покрівлю.
5. Обшийте торці з зазорами.

Проєкт 4. Вузький пристінний варіант 1,8×0,45×1,8 м

Де доречний: вздовж стіни будинку/лазні (при дотриманні норм примикання).
Переваги: мінімум площі, проста збірка (дві стійки замість чотирьох).
Недоліки: потрібна планка примикання і герметизація стику з капітальною стіною.

Cut-list:

• Брус 100×100 мм: стійки 2×1,8 м (передні)
• Дошка 50×100 мм: крокви 3×0,6 м (крок 600 мм, спираються на стіну)
• Металевий кутник 50×50 мм: планка примикання по всій довжині 1,8 м
• Дошка 25×100 мм: обрешітка 6×1,8 м
• Дошка 25×100 мм: обшивка бокових стін ~8 шт по 1,8 м

Кріплення:

• Саморізи 4,5×75 мм – 100 шт
• Саморізи з EPDM 4,8×35 мм – 30 шт
• Кутники 50×50 мм – 6 шт
• Силіконовий герметик для зовнішніх робіт – 1 туба

Кроки зборки:

1. Закріпіть на стіні горизонтальний брусок 50×100 мм на висоті 1,8–2,0 м (під крокви).
2. Встановіть 2 передні стійки, верхню обв’язку.
3. Укладіть крокви від верхньої обв’язки до бруска на стіні.
4. Набийте обрешітку і покрівлю.
5. Встановіть планку примикання і нанесіть герметик по стику.
6. Обшийте бокові стіни.

Проєкт 5. Модульний блок 1×1×1 м

Де доречний: для компонування «в лінію» або «соти».
Переваги: гнучке нарощування, підходить для невеликої партії дров.
Недоліки: потребує точного повторення габаритів для стикування.

Cut-list:

• Брус 50×50 мм: каркас 4 вертикальні стійки по 1,0 м + горизонтальні перемички 4×1,0 м
• Дошка 25×100 мм: обрешітка підлоги/даху по 4 шт 1,0 м (зазори 10–15 мм)
• Дошка 25×100 мм: обшивка задньої стінки ~6 шт по 1,0 м (з зазорами)

Кріплення:

• Саморізи 4,5×75 мм – 60 шт
• Кутники 50×50 мм – 8 шт

Кроки зборки:

1. Зберіть куб 1×1×1 м із бруса 50×50 мм (кутники по кутах).
2. Набийте дошки підлоги і даху з зазорами.
3. Обшийте задню і бокові стінки за потреби.
4. Для компонування – стикуйте кілька модулів болтами M8.

З чого побудувати дровник: обираємо матеріали з розумом

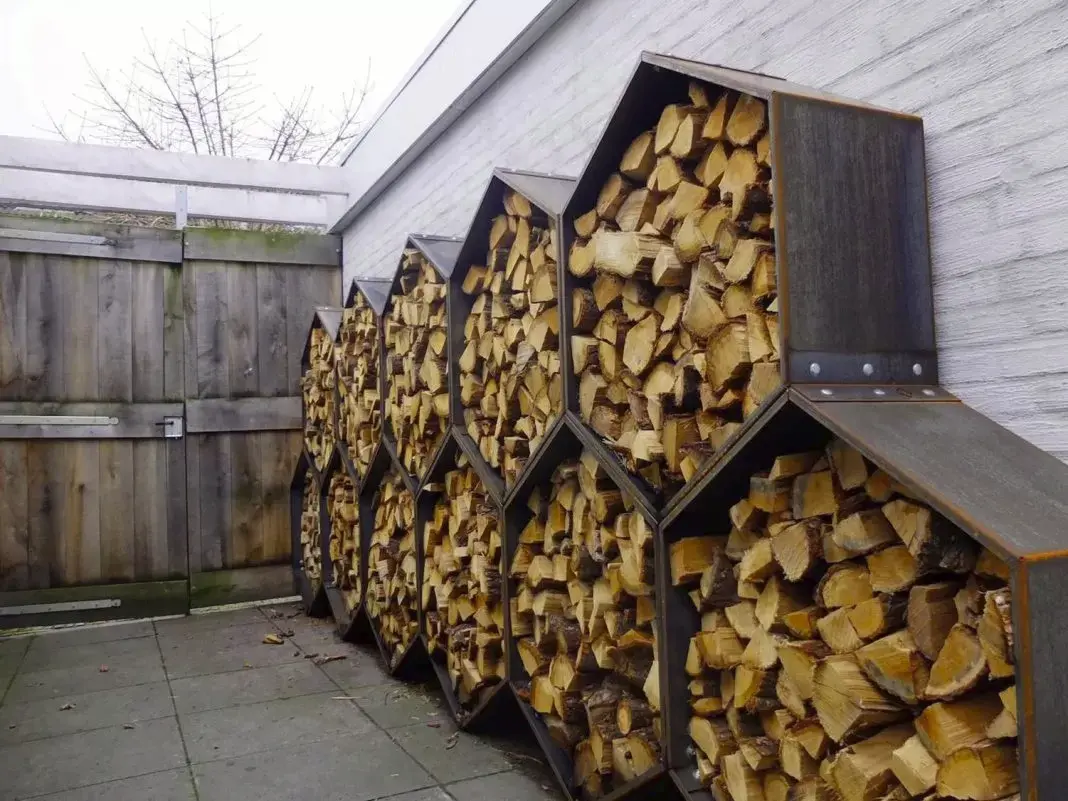

Оригінальна ідея: дровник у вигляді сот власноруч

Дровник-соти – модульна конструкція з повторюваних шестикутників. Кожен модуль – рамка-шестикутник із дерева для одного типового ряду колод, монтується на загальний каркас або в самонесучу «стіну».

Збірка:

1. Наріжте заготовки під кутом 30° (внутрішній кут шестикутника 120°).
2. Склейте столярним клеєм або стягніть саморізами через металеві пластини.
3. Зберіть модулі в блоки, закріпіть до вертикальної основи або горизонтальної рами.
4. Глибина осередку – на 5 см більша за довжину колоди, щоб торці не виступали.

Переваги: природні зазори для вентиляції між гранями, гнучке компонування (нарощування по вертикалі і горизонталі), ефектний фасад.

Важливо: дотримуйтеся однакового кроку і глибини осередку під довжину колод – інакше штабель нестійкий.

Типові помилки і як їх уникнути

Помилка 1. Відсутність виступу даху
Під дощем вода ллється прямо на дрова. Рішення: виступ крокв мінімум 200 мм, краще 300 мм.

Помилка 2. Обшивка без зазорів
Нема вентиляції – дрова не сохнуть, з’являється пліснява. Рішення: зазори 20–30 мм обов’язкові між дошками обшивки.

Помилка 3. Відсутність проміжних стійок при довжині >2 м
Прогин верхньої обв’язки під вагою покрівлі, перекіс каркаса. Рішення: ставте стійки через кожні 1,0–1,2 м прольоту.

Помилка 4. Дрова торкаються землі
Контакт із ґрунтом – швидке загнивання, вологість не знижується. Рішення: підлога на висоті 150–200 мм із зазорами 10–15 мм.

Помилка 5. Не врахували довжину колоди
Глибина дровника менша за потрібну – колоди виступають назовні, стопка завалюється. Рішення: глибина = довжина колоди + 5–10 см запасу.

Помилка 6. Парусність – відсутність анкерування
Конструкцію зірвало вітром. Рішення: анкерні болти або кутники по кутах, розкоси на торцях при висоті >2 м.

Як адаптувати типовий креслення під свої умови

• Зміна довжини: додавайте по 1 стійці кожні 1,0–1,2 м прольоту, перерізи бруса не змінюються без розрахунку.
• Зміна глибини: довжина колоди + 5–10 см, змінювати довільно не рекомендується без оцінки стійкості.
• Зміна висоти >2 м: обов’язково додавайте діагональні розкоси на торцях для жорсткості.
• Зміна нахилу: на 1 м глибини – 12–26 см перепаду для нахилу 7–15°, з урахуванням покрівельного матеріалу і регіону.
• Секціонування: довгий дровник діліть на секції 1,0–1,5 м – стійкість стопки і зручність доступу.
