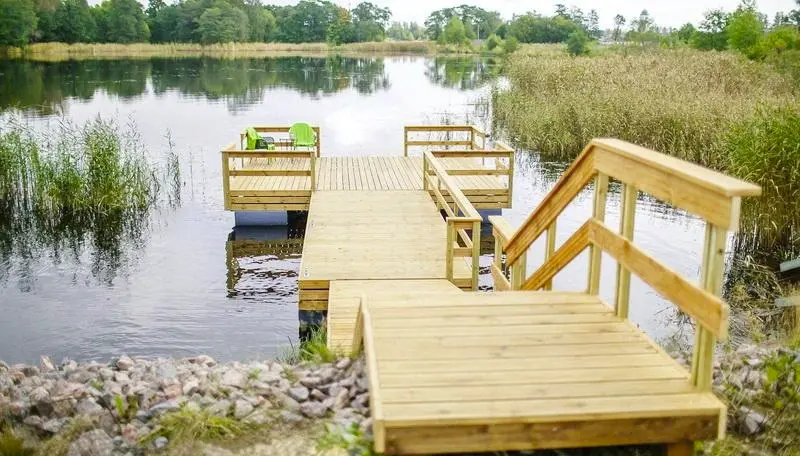

Як побудувати пірс власноруч: покрокова інструкція з розрахунками та кресленнями

Виберіть тип пірса з урахуванням умов вашого водоймища, розрахуйте матеріали за формулою плавучості, отримайте необхідні дозволи та виконайте збірку за інструкцією нижче. У статті наведено порівняння пальового та понтонного варіантів із допусками, розрахунки бочок із прикладами для трьох типорозмірів, а також рекомендації щодо сходів, безпеки та зимівлі.

Швидкий вибір типу пірса

Швидкий вибір: пальовий чи понтонний — коли який

Пальовий пірс спирається на вертикальні опори, забиті або закручені в дно водоймища. Понтонний пірс плаває на поверхні, закріплений якорями до берега і дна.

Пальовий (стаціонарний) підходить для вітряних акваторій із течією, льодом і хвилями. Ефективний при стабільному рівні води та зручному доступі для монтажу паль. Переваги: жорсткість конструкції, стійкість до ударних навантажень, довговічність до 25–30 років при правильному обслуговуванні. Недоліки: складність встановлення, необхідність дозволів на водокористування.

Понтонний (плавучий із бочок) підходить для тихих заток, ставків і озер із змінним рівнем води. Ідеальний для сезонної експлуатації (весна–осінь) та обмеженого бюджету. Переваги: мобільність, швидка збірка за 2–4 дні, легкий демонтаж на зиму, відсутність заглиблення в ґрунт. Недоліки: менший термін служби (10–15 років), регулярне обслуговування плавучих модулів, якорів і герметичності бочок.

Таблиця порівняння пальового та понтонного пірсів

Логістика та підготовка майданчика

Перед початком будівництва вирівняйте майданчик біля водоймища розміром приблизно 3×6 м для збірки та зберігання матеріалів. Для спуску понтонного пірса на воду підготуйте настил або роликову систему з дощок чи щитків довжиною близько 1×6 м.

Перевірте доступ техніки:

• Ширина проїзду має бути не менше 3 м, радіус розвороту маніпулятора — близько 8 м.
• Якщо під’їзд техніки неможливий, матеріали можна доставляти водою або збирати пірс на березі з подальшим спуском вручну.

Підведення води та електроінструменту:

• Використовуйте подовжувачі з захистом IP для електроінструменту, що працює біля води.
• Обов’язково дотримуйтесь заходів безпеки при роботі з електроінструментом поблизу води.

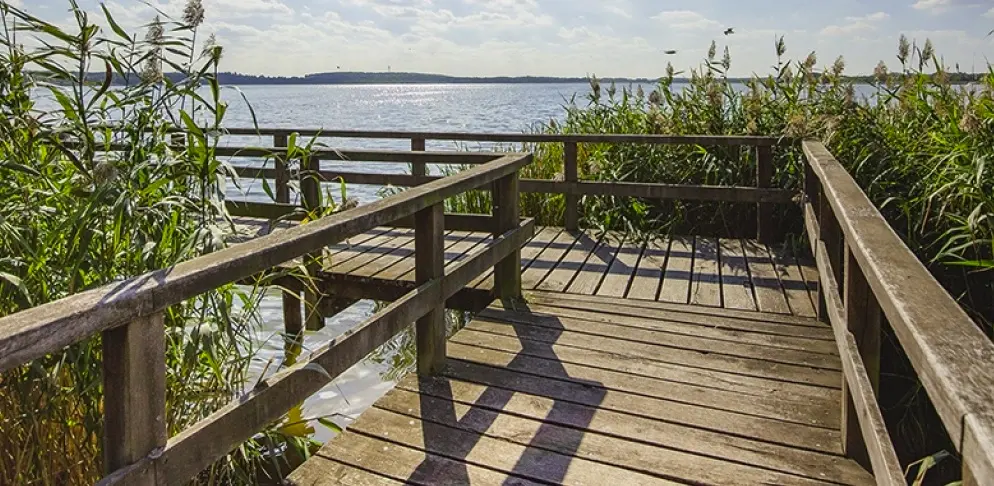

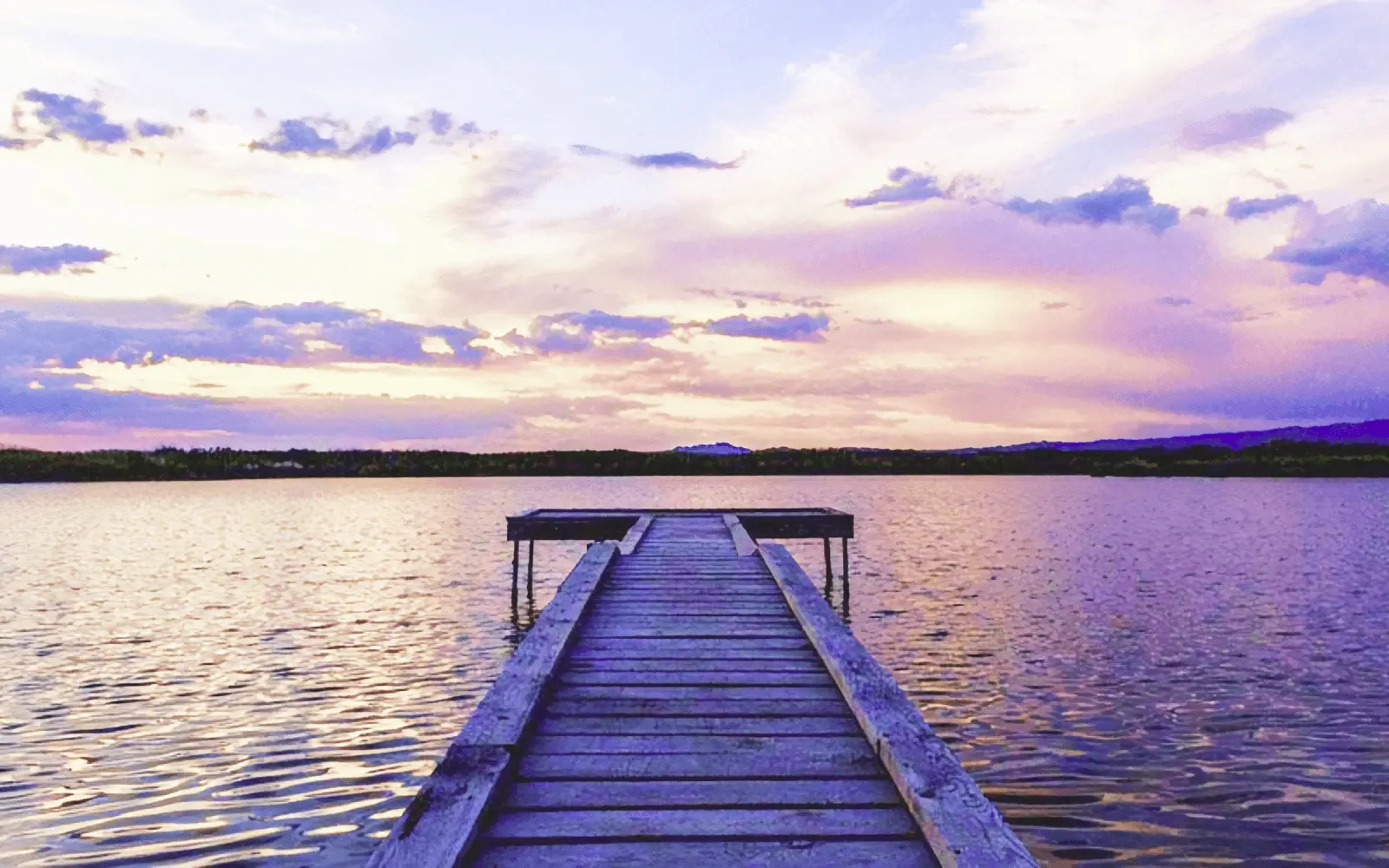

Варіант 1. Стаціонарний пірс на палях (жорсткий)

Матеріали:

• Палі: гвинтові діаметром 89–108 мм (товщина стінки не менше 3,5 мм) з антикорозійним покриттям або буронабивні/дерев’яні (лиственниця, дуб). Заглиблення має враховувати рівень промерзання ґрунту, який варіюється в Україні від 0,8 до 1,2 м залежно від регіону. Рекомендується проводити інженерні вишукування для визначення глибини та типу паль.
• Обв’язка/ростверк: брус хвойних порід 100×150 або 150×150 мм з автоклавною пропиткою класів H3–H4 (H3 — для зовнішнього застосування без контакту з землею, H4 — для контакту з прісною водою та ґрунтом), альтернативно — оцинкований металопрокат (швелер, куточок).
• Настил: дошка товщиною 35–45 мм (лиственниця, сосна з обробкою H3–H4), термодерево або деревно-полімерний композит (ДПК), зазор між дошками 5–8 мм для стоку води та вентиляції. Для безпеки рекомендується використовувати антиковзке покриття або стрічки.
• Кріплення: нержавіюча сталь A2 (для прісної води, аустенітна сталь за ISO 3506) або A4 (для солоної/солонуватої води, містить молібден для підвищеної корозійної стійкості), шайби, куточки, опорні башмаки для паль, анкери. Вибір кріплення має відповідати умовам експлуатації та рекомендаціям виробників.
• Оснастка та фурнітура: кнехти для швартування, уключини (за потреби), гумовий відбійник або кант по краю настилу, світловідбивачі для безпеки.

Покрокова інструкція (пальовий)

Крок 1. Розмітка та підготовка

Визначте габарити пірса, напрямок осей і крок паль (зазвичай 1,5–2,0 м). Перевірте глибини дна по всій довжині майбутнього пірса за допомогою проміру, враховуйте напрямок переважаючого вітру, хвиль і можливий льодохід. Розмітьте осі на березі та на воді (використовуйте шнур і кілочки або буї).

Промір глибини:
Це важливо для визначення довжини паль і зони швартування (якщо човен має кілю або шверт). При коливаннях рівня води враховуйте різницю між найвищою та найнижчою позначкою.

Крок 2. Монтаж паль

Закрутіть гвинтові палі або встановіть буронабивні/дерев’яні палі з контролем вертикалі (відхилення не більше 1–2°). Заглиблення має бути нижче позначки промерзання ґрунту. Верхні оголовки виведіть у горизонтальну площину за допомогою лазерного рівня. Для дерев’яних паль використовуйте оброблену лиственницю або дуб з автоклавною пропиткою H4.

Крок 3. Обв’язка та ростверк

Закріпіть опорні башмаки або оголовки на палях. Покладіть обв’язувальний брус або металопрокат по периметру та поздовжнім осям. Стягніть вузли болтами з шайбами з нержавіючої сталі A2/A4. За потреби додайте діагональні розкоси для підвищення жорсткості конструкції в поперечному напрямку.

Крок 4. Настил

Покладіть дошки настилу з рівномірним зазором 5–8 мм. Якщо не використовували автоклавну пропитку, обробіть дошки антисептиком. Застосуйте антиковзні вставки або стрічки. Використовуйте приховане або відкрите кріплення з нержавіючої сталі або оцинковки. Для ДПК дотримуйтесь рекомендацій виробника щодо монтажу (зазвичай приховане кріплення з кліпсами).

Крок 5. Огорожі та фурнітура

Зберіть перила висотою не менше 0,9 м (якщо потрібно за вимогами безпеки). Верхня поручень має витримувати горизонтальне навантаження близько 890 Н (за закордонними нормами, наприклад, Maritime Occupational Health and Safety Regulations, Canada, 2025). Встановіть кнехти для швартування човнів, гумовий відбійник по краю настилу та світловідбивачі по кутах пірса. Закрийте торці дощок від вологи за допомогою торцевих пропиток або накладок.

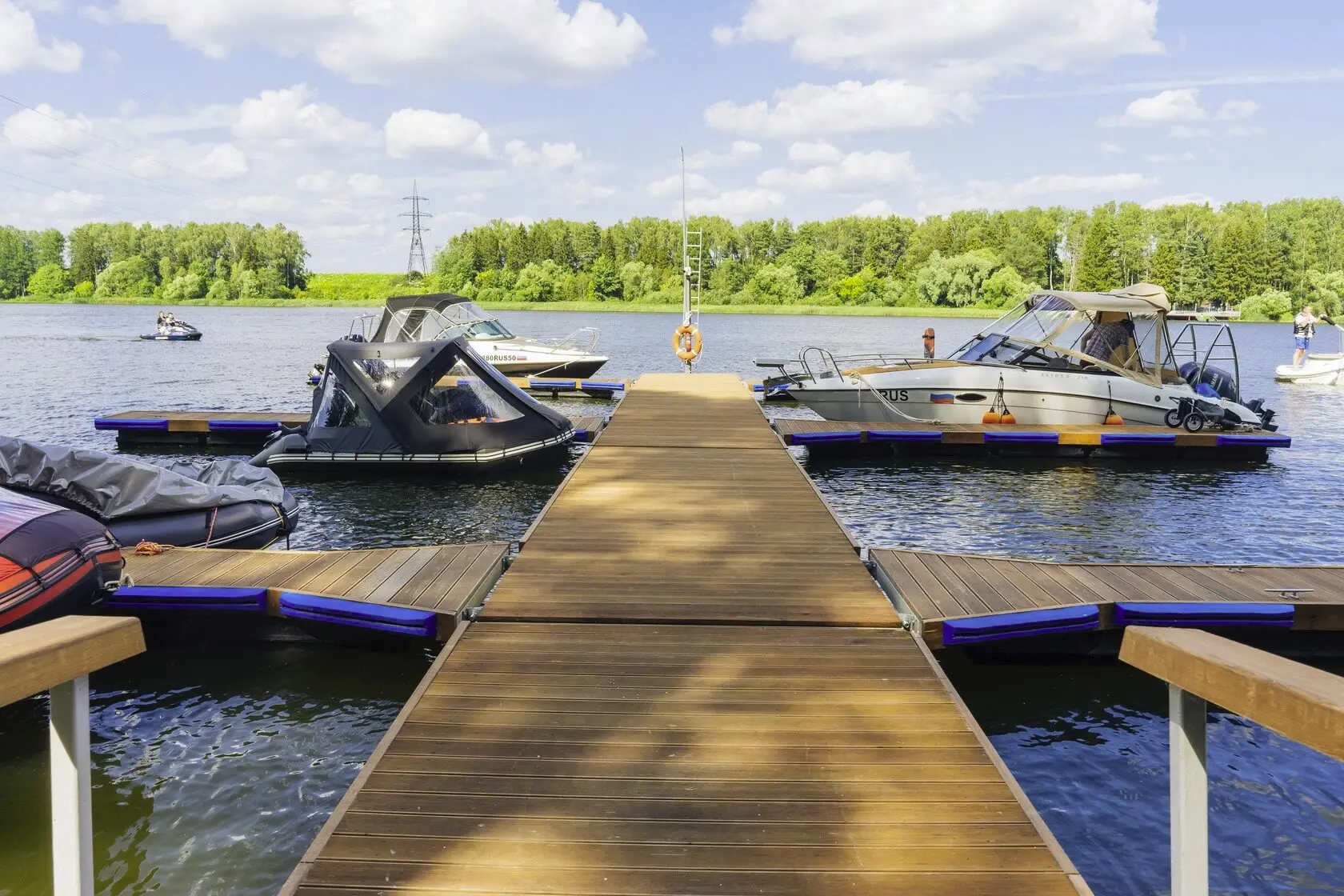

Варіант 2. Понтонний пірс із пластикових бочок

Матеріали, креслення та розрахунок плавучості

Матеріали:

• Пластикові бочки: об’ємом 200 літрів (харчові, без пошкоджень). Пробки мають бути справними, використовуйте герметик або різьбовий фіксатор (Loctite) для додаткової герметизації.
• Каркас: брус 50×100 або 50×150 мм з оцинкованою або нержавіючою фурнітурою, стяжні ремені або хомути з нержавіючої сталі для фіксації бочок.
• Настил: дошка товщиною 30–40 мм або ДПК, антиковзні елементи (стрічки, накладки).
• Якорення: 2–4 точки якорення (грибкові, котячі або гвинтові якорі), ланцюг у дна довжиною 0,5–1,0 м і трос до понтона з еластичними вставками для компенсації перепадів рівня, береговий шарнір або петля для кріплення до берега. Для підвищення утримуючої сили на абостому дні додайте вантажі (мішки з піском 20–40 кг на кожну діагональну лінію у дна), що допомагає утримувати якірний ланцюг у натягу при зниженні рівня води або вітрі.

Розрахунок плавучості:

• Вантажопідйомність однієї 200-літрової бочки приблизно дорівнює 200 кг (витіснена вода).
• Відніміть масу самої бочки (близько 10 кг) та експлуатаційний запас 20–30% для компенсації навантажень і зносу.
• Розрахункова корисна підйомна сила становить близько 150 кг на одну бочку (приблизно 200 кг мінус 10 кг маси і 25% запасу).
• Цільовий вільний борт понтона під робочим навантаженням має бути 150–300 мм.

Приклад розрахунку для пірса 3×4 м:

• Маса конструкції (каркас + настил) близько 250 кг.
• Корисне навантаження (4 особи по 80 кг) — 320 кг.
• Всього розрахункове навантаження — 570 кг.
• З запасом 25%: 570 × 1,25 = 712,5 кг.
• Потрібна плавучість — 712,5 кг.
• Кількість бочок: 712,5 кг / 150 кг/бочку = 4,75, округлюємо вгору до 5 бочок.

Формула (підсумкова): N бочок = (маса конструкції + плановане навантаження) × 1,25 / 150.

Таблиця розрахунку кількості бочок

Покрокова збірка (понтон)

Крок 1. Модулі та кріплення бочок

Зберіть рамні секції з бруса 50×100 або 50×150 мм. Встановіть бочки в гнізда або на полози з відстанню між бочками 0,8–1,2 м. Зафіксуйте бочки стяжними ременями або Х-подібними кронштейнами з оцинкованої сталі. Перевірте герметичність пробок: закрутіть із герметиком або різьбовим фіксатором, опустіть бочку у воду на 10–15 хвилин і переконайтеся у відсутності бульбашок повітря.

Крок 2. Стикування модулів і настил

З’єднайте модулі шарнірними вузлами (болти, петлі) або металевими пластинами для гнучкого зв’язку. Покладіть настил із зазором 5–8 мм, закріпіть саморізами або болтами з нержавіючої сталі. Перевірте центрування модулів і рівномірність осідання — вільний борт має бути однаковим по всій площі понтона.

Крок 3. Спуск, балансування та якорення

Обережно спустіть модуль на воду, використовуючи рампу або роликову систему. Розмістіть якорі по діагоналях від кутів понтона на відстані 3–5 м від краю (залежно від глибини та сили течії). Використовуйте ланцюг у дна довжиною 0,5–1,0 м і трос до понтона з еластичними вставками (амортизатори або ділянка еластичного тросу). Додайте вантажі 20–40 кг на кожну діагональну якірну лінію у дна для підтримання постійного кута тяги при зниженні рівня води та поривчастому вітрі. Встановіть береговий шарнір для кріплення понтона до берега, що допускає вертикальний рух при коливаннях рівня води. Відрегулюйте натяг якірних ліній для компенсації перепадів рівня водоймища.

Сходи для пірса: проста конструкція та кріплення

Матеріали та схема

• Матеріал: нержавіюча сталь A2/A4 (бажано для довговічності) або дерево з автоклавною пропиткою H4 та оцинкованим кріпленням.
• Геометрія: ширина 500–600 мм, кут нахилу 60–70°, 4–6 сходинок із висотою підступенка 220–260 мм, перфорація або решітка для стоку води, антиковзні накладки на сходинки.
• Кріплення: верхній вузол — шарнір або петлі з обмежувачем підйому (стопор), нижній вузол — опорні башмаки або гумові ніжки, знімність на зиму для захисту від льоду.

Виготовлення та монтаж

1. Виріжте тятива (бокові опори) або зберіть раму з профільної труби чи бруса.
2. Встановіть сходинки (дошка, решітка або перфорований метал) з рівномірним кроком.
3. Обробіть краї (шліфування, антикорозійна обробка для металу, пропитка для дерева).
4. Закріпіть вузол кріплення на настилі пірса через підсилювальну пластину (товщина не менше 5 мм для металу, подвійний брус для дерева).
5. Встановіть обмежувач підйому, щоб сходи не відкидалися назад під навантаженням.
6. Приміряйте на місці, перевірте глибину останньої сходинки (300–600 мм нижче рівня води для зручного заходу з води), відрегулюйте довжину або кут нахилу.

Захист, догляд і підготовка до зими

Обробка та захист матеріалів

Деревина:

• Автоклавна пропитка класів H3 (зовнішнє застосування без контакту з землею) або H4 (контакт із прісною водою та ґрунтом).
• Олія або лазур для водного середовища з оновленням 1 раз на 12–24 місяці.
• Торцеві пропитки для запобігання розтріскуванню та вбиранню вологи через торці дощок.

Кріплення та метал:

• Нержавіюча сталь A2 (для прісної води) або A4 (для солоної/солонуватої води, містить молібден для підвищеної корозійної стійкості).
• Гаряче цинкування для сталевих елементів (паль, кронштейнів).
• Діелектричні прокладки для з’єднання різнорідних металів з метою запобігання гальванічній корозії.
• Контроль корозії 1 раз на сезон: візуальний огляд, обробка осередків іржі, оновлення захисного покриття.

Антиковзке покриття:

• Шліфування дощок поперек волокон, насічки, антиковзні накладки або стрічки з гуми чи абразивного матеріалу.

Таблиця вибору кріплення та покриття:

Зимівля

Пальовий пірс:

• Зніміть знімні вузли (сходи, кнехти, світловідбивачі).
• Встановіть льодозахисні конуси або відбійники на палях для запобігання виштовхуванню паль льодом.
• Перевірте розкоси та обв’язку, підтягніть ослаблені з’єднання.
• Навесні огляньте палі, замініть пошкоджені елементи настилу, оновіть захисне покриття.

Понтонний пірс:

• Демонтуйте модулі з води (підйом на берег або на опори).
• Злийте конденсат із бочок (відкрийте пробки, просушіть), перевірте герметичність.
• Зберігайте бочки в тіні або під навісом для захисту від УФ-випромінювання та перепадів температур.
• Ослабте або зніміть якірні лінії та береговий шарнір.
• Навесні перевірте цілісність бочок, каркаса та настилу, оновіть антиковзке покриття, поверніть понтон на воду.

Розрахунок розмірів і навантажень

Наведена інформація має загальний характер і не замінює консультацію спеціаліста з інженерних розрахунків і безпеки малих причальних споруд.

Габарити та навантаження

Мінімальна ширина настилу: 1,2–1,5 м для двостороннього розмину двох осіб, для одностороннього проходу достатньо 0,8–1,0 м.

Розрахункові навантаження:

• Стаціонарний пірс на палях: 250–400 кг/м² (за закордонними нормами приватних причалів — 40 psf ≈ 195 кг/м², для громадських — 60 psf ≈ 293 кг/м²).
• Понтонний пірс: розраховується за плавучістю із запасом не менше 25%, зазвичай 150–250 кг/м² залежно від кількості та об’єму бочок.

Висота настилу:

• Стаціонарний: 0,3–0,6 м над нормальним подпірним рівнем (НПР) водоймища.
• Понтонний: вільний борт 0,15–0,30 м під робочим навантаженням (відстань від верху настилу до рівня води).

Безпека:

• Огорожі висотою не менше 0,9 м (при публічному доступі або наявності дітей), верхня поручень має витримувати горизонтальне навантаження близько 890 Н (за закордонними нормами).
• Світловідбивачі по периметру пірса для видимості в сутінках і вночі.
• Неслизький настил (насічки, накладки, антиковзкі стрічки).
• Електрика класу захисту IP65 і вище (захист від струменів води та пилу), обов’язкове заземлення металевих конструкцій і застосування УЗО.

Типові помилки та як їх уникнути

1. Несумісність осі паль: перевіряйте розмітку перед закручуванням, використовуйте шнур і нівелір.
2. Малий зазор настилу: зазор менше 5 мм призводить до розпирання при намоканні, тримайте 5–8 мм.
3. Незахищені торці дощок: торці вбирають вологу і тріскаються, обробіть торцевою пропиткою.
4. Змішування металів без прокладок: різнорідні метали без діелектричних прокладок викликають гальванічну корозію.
5. Неправильний крок бочок або осідання: занадто рідкі бочки дають провисання, перерахуйте за формулою.
6. Якорі на абостому дні без вантажів: якір може спливати при зниженні рівня, додайте вантажі 20–40 кг на лінію.
7. Відсутність льодозахисту: лід може виштовхувати палі, встановіть конуси або демонтуйте понтон на зиму.
8. Низька висота огорожі: менше 0,9 м небезпечно для дітей, підніміть до не менше 0,9 м.
9. Ігнорування нересту: роботи під час нересту заборонені, уточніть календар.
10. Відсутність погодження з водокористуванням: навіть тимчасовий понтон потребує перевірки статусу акваторії, запросіть довідку.

Календар обслуговування за сезонами

Коли звертатися до професіоналів

Зверніться до підрядника з досвідом встановлення об’єктів на воді, якщо:

• Глибина понад 2,5 м або дно абосте/скелясте, що потребує спецтехніки.
• Акваторія судноплавна або з сильною течією, льодом.
• Проєкт потребує інженерного розрахунку несучої здатності паль.
• Відсутній досвід роботи з водними об’єктами та пальовою технікою.
• Потрібні навігаційні знаки, буї та погодження з водокористуванням.
