Правильний розмір навісу визначає зручність паркування та довговічність конструкції. Надто вузький навіс ускладнює відкривання дверей, низький загрожує пошкодженням антени або багажника на даху, а недостатня довжина залишає частину автомобіля під дощем. Надмірні габарити збільшують витрати матеріалів без реальної користі.
Розглянемо мінімальні та комфортні розміри навісів для одного і двох автомобілів, пояснимо, як розрахувати висоту під конкретну модель авто, і покажемо, які фактори впливають на кінцеві габарити.
Що впливає на кінцеві габарити навісу?
Габарит і тип автомобіля — основний фактор. Седан довжиною 4,5 м і шириною 1,8 м потребує менше простору, ніж позашляховик довжиною 5,0 м і шириною 2,0 м або мікроавтобус довжиною 5,4 м. Для розрахунку навісу виміряйте найбільший автомобіль, який плануєте паркувати, і додайте запас по периметру.
Необхідний додатковий простір включає зони для відкривання дверей, багажника, встановлення дитячих крісел і маневрів при паркуванні. Мінімальний прохід з кожного боку — 0,5 м, комфортний — 0,5–0,6 м. Для задніх дверей (багажника) універсала або хетчбека додайте ще 0,3–0,5 м до довжини навісу.
Конструкція та матеріал каркаса впливають на чисті розміри. Металеві стовпи перетином 100×100 мм займають по 0,1–0,15 м з кожного боку, дерев’яні бруси перетином 150×150 мм — по 0,15 м. Ферми та обв’язки зменшують корисну висоту на 0,1–0,15 м. Свіси даху — виступи покрівлі за периметр опор — додають 0,2–0,3 м до загального габариту, але не входять у чисту ширину.
Матеріал покрівлі впливає на крок опор і необхідні відступи. Профнастил і металочерепиця дозволяють збільшити прольоти між стовпами до 3,0–3,5 м, полікарбонат вимагає частішої установки опор (кожні 2,0–2,5 м), що впливає на розташування автомобіля відносно каркаса.

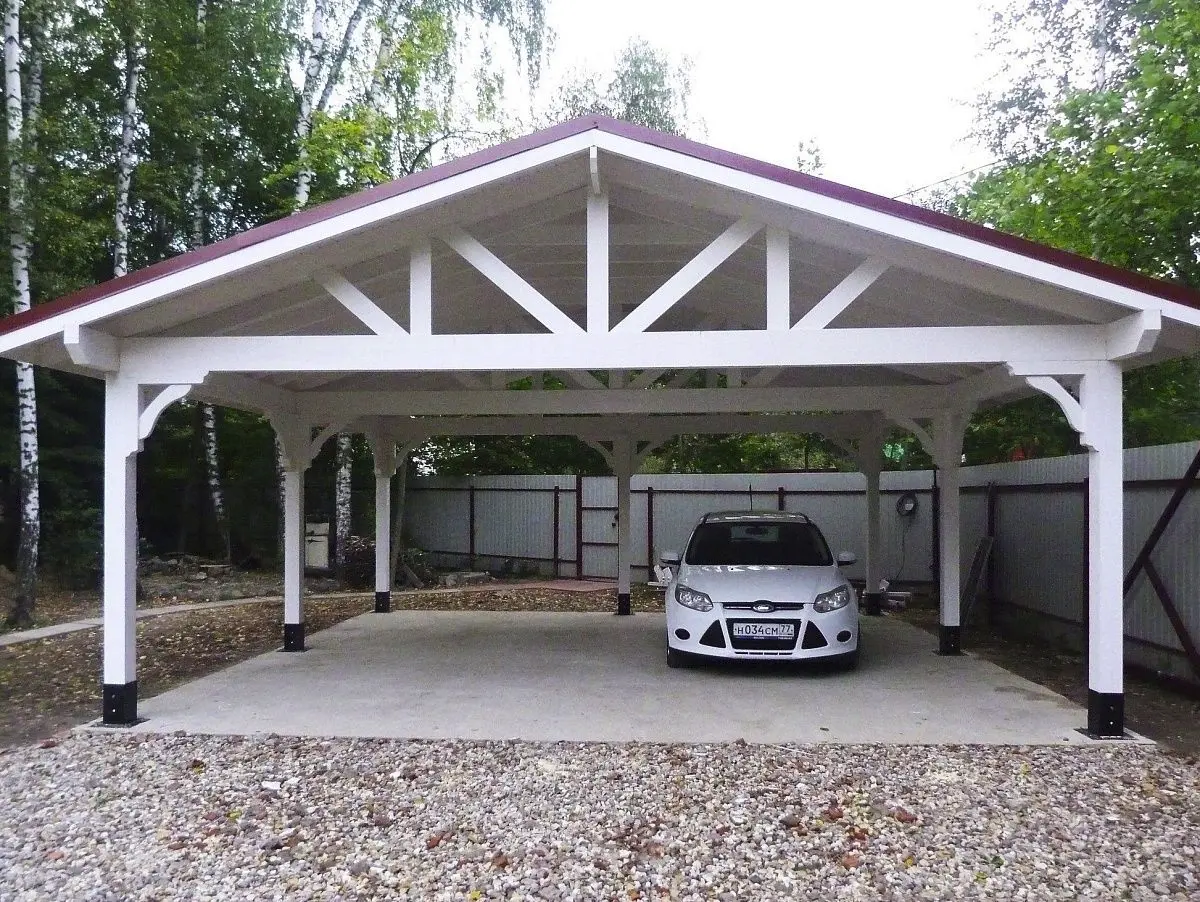

Стандартні розміри навісу для одного автомобіля
Мінімальний розмір навісу для легкового автомобіля становить 2,8 м у ширину і 5,0 м у довжину при висоті 2,3–2,4 м у чистоті. Такі габарити дозволяють розмістити седан або хетчбек, але залишають мінімум простору для відкривання дверей — близько 0,3–0,4 м з кожного боку.
Комфортні розміри починаються з 3,2–3,5 м по ширині і 5,5–6,0 м по довжині. Це дає запас 0,5–0,6 м по боках для відкривання дверей і безпечного проходу між автомобілем і опорами каркаса. Довжина 5,5–6,0 м покриває більшість легкових автомобілів (седани довжиною 4,5–4,8 м) з урахуванням виступаючих елементів — переднього і заднього бамперів, а також свісу даху навісу.
Висота навісу залежить від висоти конкретного автомобіля. Для седанів і хетчбеків висотою 1,4–1,5 м достатньо 2,3–2,4 м у чистоті (від поверхні покриття до нижньої кромки балок або ферм). Для кросоверів і позашляховиків висотою 1,7–1,9 м слід закладати 2,5–2,7 м, а при наявності рейлінгів, багажника на даху або антени — ще плюс 0,15–0,25 м.
Важливо розрізняти чисту ширину (простір між опорами) і загальний габарит конструкції. Товщина стовпів каркаса та обв’язки «з’їдає» частину корисної ширини: стовпи перетином 100×100 мм зменшують чистий розмір на 0,1–0,15 м з кожного боку. Тому при проєктуванні закладайте фактичну ширину більшу за розрахункову на 0,1–0,15 м з кожного боку, щоб забезпечити потрібний зазор після встановлення каркаса.

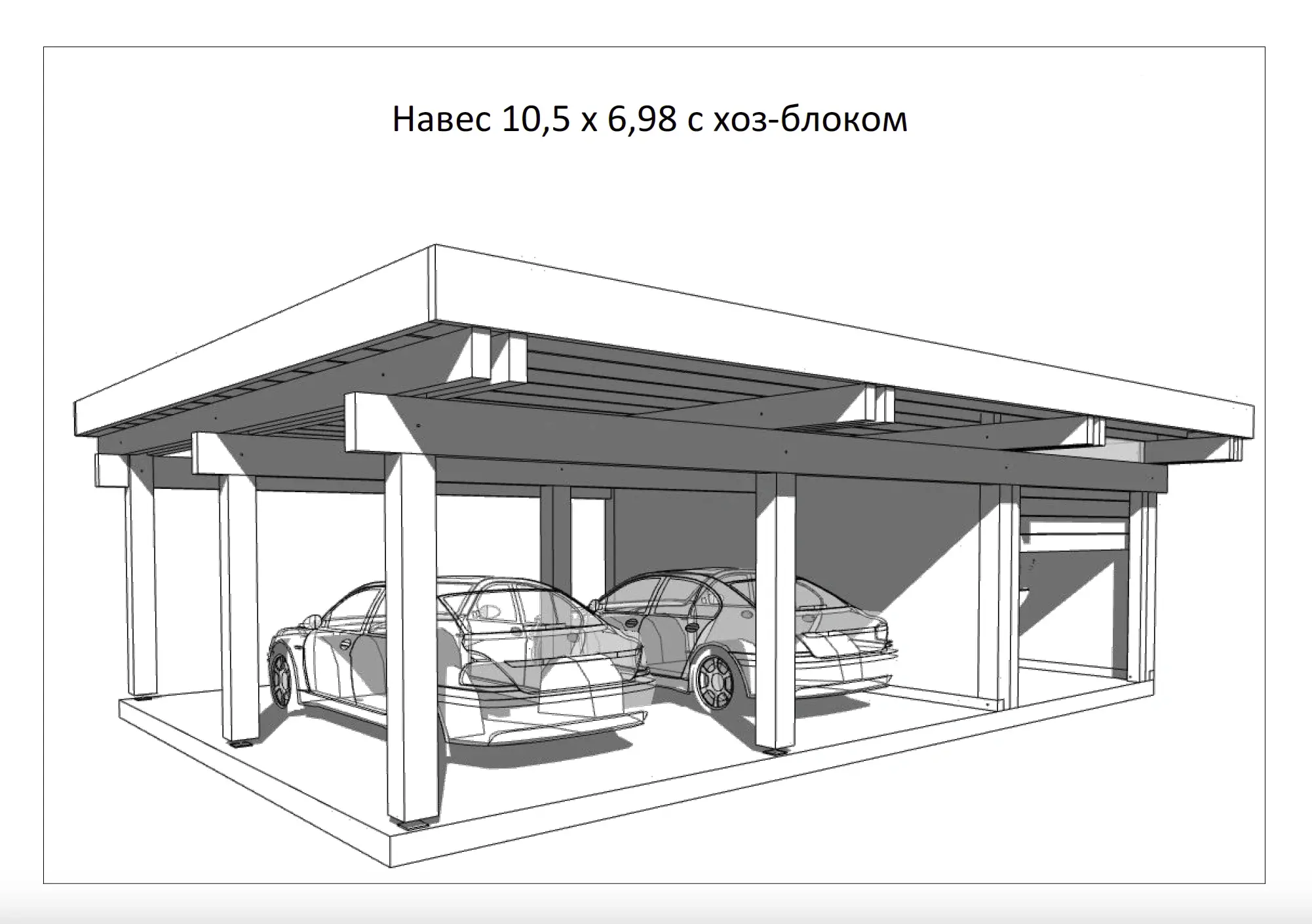

Оптимальні розміри навісу для двох автомобілів
Для двох автомобілів існують два основні варіанти планування: паралельна (машини стоять поруч) і послідовна (одна за одною, тандем).

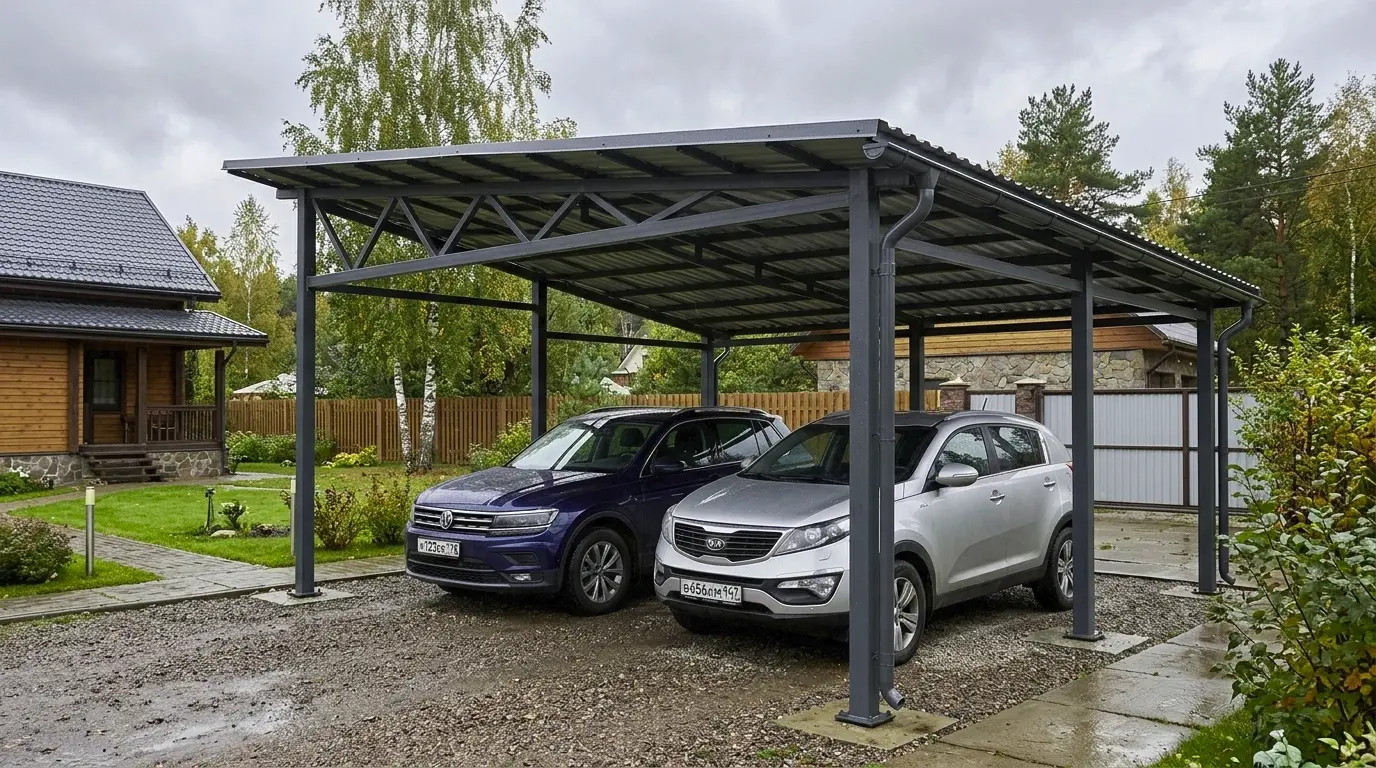

Паралельне паркування вимагає мінімальної ширини 5,2 м, але на практиці це залишає лише 0,6 м між автомобілями — недостатньо для комфортного відкривання дверей обох машин одночасно. Рекомендована ширина становить 5,8–6,2 м: це дає 0,6–0,8 м між автомобілями і по 0,5–0,6 м по краях до опор каркаса. Довжина залишається такою ж, як для одного автомобіля — 5,5–6,0 м.
Послідовне паркування (тандем) економить площу по ширині, але вимагає збільшеної довжини. Ширина такого навісу співпадає з навісом для одного автомобіля — 3,0–3,3 м, а довжина становить 10,5–12,0 м. Цей варіант підходить для вузьких ділянок, де неможливо розмістити широку конструкцію, але вимагає послідовного виїзду: щоб дістати дальню машину, доведеться спочатку переставити ближню.

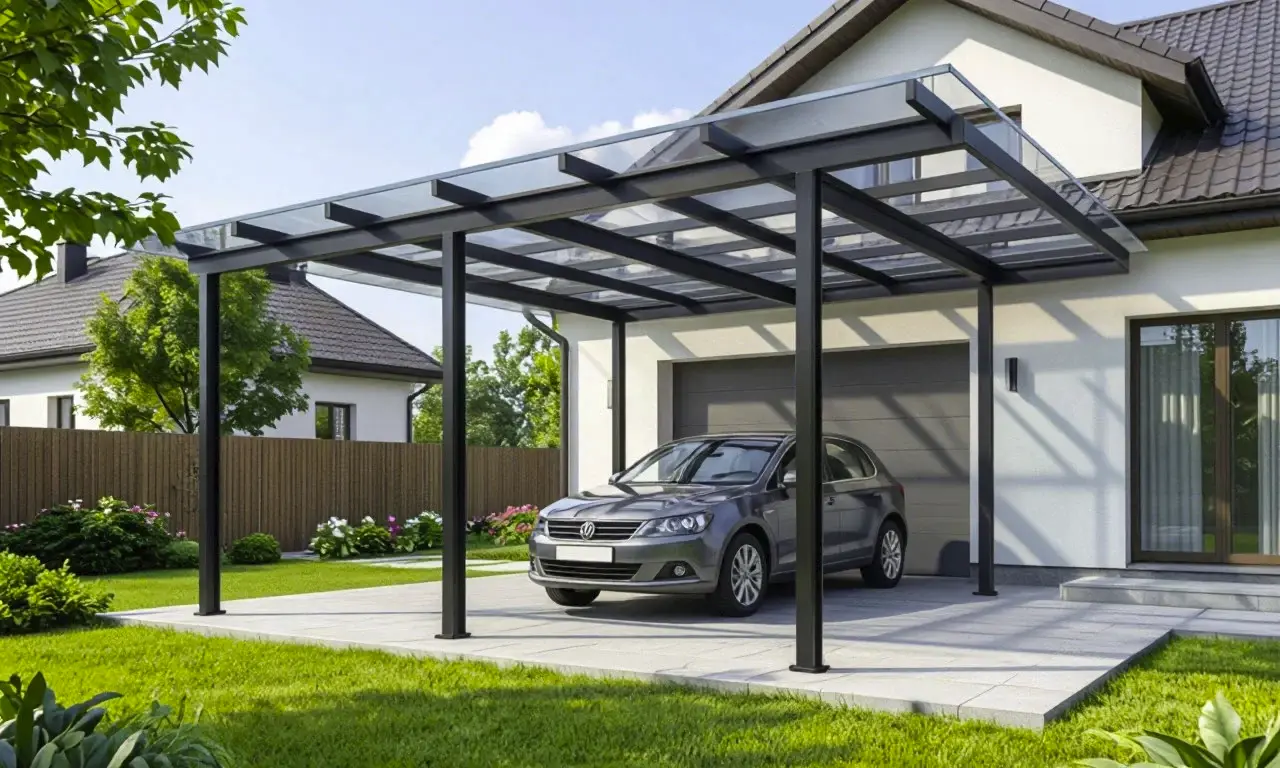

Ключові параметри: що входить у «розмір навісу»?
Чиста ширина і довжина — це простір між опорами каркаса, у якому безпосередньо розміщується автомобіль. Саме ці розміри визначають, чи поміститься машина і чи залишиться зазор для відкривання дверей.
Габарит з опорами включає чисті розміри плюс товщину стовпів і обв’язки. Наприклад, при чистій ширині 3,2 м і стовпах перетином 100×100 мм загальний габарит за зовнішніми гранями опор становитиме 3,4 м.
Свісі даху — виступи покрівлі за периметр опор на 0,2–0,3 м — захищають автомобіль від косого дощу і снігу, а також запобігають затіканню води до основи стовпів. Свісі збільшують загальний габарит конструкції, але не входять у чисту ширину.
Висота в чистоті вимірюється від поверхні покриття до нижньої кромки балок, ферм або обрешітки. Висота до коника або верхньої кромки даху більша на величину товщини конструкції і нахилу. Наприклад, при висоті в чистоті 2,5 м і товщині ферм 0,15 м загальна висота конструкції становитиме 2,65 м плюс різниця за нахилом.
Зони підходів і проїзду — відступи від стіни будівлі, паркану, ліній комунікацій і дверей — регулюються місцевими Правилами землекористування та забудови (ПЗЗ). У більшості випадків мінімальний відступ від межі сусідньої ділянки для господарських споруд і навісів становить 1,0 м. Якщо свіс даху виступає більш ніж на 0,5 м, відлік ведуть від його проекції. Відступ до червоної лінії вулиці або дороги зазвичай становить 3,0–5,0 м залежно від територіальної зони. Уточнюйте вимоги в місцевому ПЗЗ — у деяких зонах відступ може бути збільшений.
Джерела для розрахунку міцності каркаса:
Для розрахунку снігових і вітрових навантажень на каркас навісу використовується ДБН В.1.2-2:2006 «Навантаження і впливи» (діє станом на 2026 рік). Снігове навантаження визначається за розділом 8, базове значення ваги снігового покриву беруть за картою снігових районів (снігові райони I–V) або за таблицями для конкретного населеного пункту. Вітрове навантаження розраховується за розділом 6, нормативний тиск вітру визначається за картою вітрових районів. Ці дані використовуються для підбору перетинів стовпів, балок і крокв з урахуванням прольотів і типу покрівельного матеріалу.
Висота навісу: норми та розрахунок
Як розрахувати правильну висоту навісу та нахил даху
Висота навісу визначається за формулою: висота автомобіля (з урахуванням багажника або рейлінгів) + 0,15–0,25 м запасу. Для седанів і хетчбеків висотою 1,4–1,5 м достатньо 2,3–2,4 м у чистоті, для кросоверів і позашляховиків висотою 1,7–1,9 м — 2,5–2,7 м, для мікроавтобусів висотою 2,0–2,2 м — 2,6–2,8 м.
Якщо на автомобілі встановлено багажник на даху, бокс або антену, виміряйте висоту від поверхні покриття до верхньої точки цього обладнання і додайте 0,15–0,25 м запасу. Цей зазор компенсує розгойдування підвіски при заїзді і виключає ризик зачепити нижню кромку балок або ферм.
Нахил даху залежить від типу покрівельного матеріалу і кліматичних навантажень. Для профнастилу і металочерепиці виробники рекомендують мінімальний кут 12°, для полікарбонату — 8–10°. У районах з високим сніговим навантаженням нахил збільшують до 12–20°, щоб сніг сходив самостійно і не створював надмірного навантаження на каркас.
Кінцева висота конструкції на високій стороні (при односхилому даху) дорівнює чистій висоті + товщині каркаса (балки, ферми) + різниці за нахилом. Наприклад, при чистій висоті 2,5 м, товщині ферм 0,15 м і нахилі даху 12° на прольоті 3,5 м різниця за висотою становитиме близько 0,75 м — загальна висота на верхній кромці досягне 3,4 м.
Напрямок стоку води необхідно проєктувати так, щоб вона відводилася від проїзду, опор і стіни будинку (якщо навіс прилягає до будівлі). Переконайтеся, що водостічна система або рельєф ділянки забезпечують відведення опадів без застою біля фундаменту або паркувального майданчика.
Зведена таблиця рекомендованих розмірів навісів
Таблиця нижче узагальнює мінімальні та рекомендовані габарити навісів для одного, двох і трьох автомобілів. Значення наведені для легкових автомобілів масових класів (седани, хетчбеки, кросовери) і актуальні при паркуванні без додаткового обладнання (причепів, трейлерів).
| Кількість машин | Мінімальна ширина | Рекомендована ширина | Рекомендована довжина | Висота в чистоті |
|---|---|---|---|---|
| 1 | 2,8 м | 3,2–3,5 м | 5,5–6,0 м | 2,3–2,7 м |
| 2 (поруч) | 5,2 м | 5,8–6,2 м | 5,5–6,0 м | 2,3–2,7 м |
| 2 (послідовно) | 3,0 м | 3,0–3,3 м | 10,5–12,0 м | 2,3–2,7 м |
Мінімальні значення підходять для обмежених ділянок, де неможливо збільшити габарит конструкції, але залишають мінімальний запас для маневрів. Рекомендовані розміри забезпечують комфортне паркування, безпечне відкривання дверей і захист автомобіля від бокового дощу чи снігу.
Відповіді на часті запитання (FAQ)
Який запас по висоті врахувати для рейлінгів і боксу на даху?
Виміряйте висоту автомобіля з встановленим боксом від поверхні покриття до найвищої точки. Додайте 0,15–0,25 м запасу — цього достатньо для безпечного заїзду та компенсації коливань підвіски під час руху.
Який відступ залишити від стіни або паркану?
Мінімум 0,5 м для обслуговування конструкції та відведення води. Для господарських будівель і навісів встановлено мінімальний відступ 1,0 м від межі сусідньої ділянки. Уточнюйте вимоги в місцевому ПЗЗ: у деяких територіальних зонах відступ може бути збільшений до 3,0 м.
Чи можна зменшити розміри навісу для мотоцикла або квадроцикла?
Так. Для мотоцикла достатньо ширини 1,8–2,0 м і довжини 3,0–3,5 м; для квадроцикла — 2,0–2,2 м по ширині та 3,5–4,0 м по довжині. Якщо плануєте спільне зберігання з автомобілем, використовуйте загальний навіс шириною 5,0–5,5 м з виділеною зоною для мототехніки.
Чи можна розмістити опорні колони всередині контуру навісу?
Так, але вони не повинні заважати відкриванню дверей і руху автомобіля. Мінімальний відступ від краю авто до колони — 0,3–0,5 м. Враховуйте траєкторію руху під час паркування та маневрування.
