Як обрати товщину полікарбонату для навісу: повний посібник

Чому правильний вибір товщини полікарбонату для навісу — це важливо?

Товщина листа безпосередньо впливає на термін служби та безпеку навісу. Вона визначає несучу здатність конструкції, стійкість до снігових і вітрових навантажень, а також ударостійкість і звукоізоляцію. Неправильний вибір товщини може призвести до деформацій, тріщин і передчасного виходу з ладу покриття.

Наприклад, поширена помилка — використання тонкого листа при великому кроці обрешітки та високому сніговому навантаженні, що призводить до провисання і пошкоджень уже в перший зимовий сезон.

Швидкий вибір товщини: чотири типові сценарії

Козирок над входом, крок обрешітки ≤0,6 м, регіон з низьким снігом (I–II):
Сотовий 6 мм (≈1,3 кг/м²). Легкий і простий у монтажі лист із достатньою жорсткістю при частій опорі.

Приватний навіс для автомобіля, крок 0,6–0,8 м, центральний регіон (II–III):
Сотовий 8 мм (≈1,5–1,6 кг/м²). Універсальне рішення з оптимальним балансом міцності, теплоізоляції та ваги.

Великий навіс, крок 0,8–1,0 м, підвищені навантаження (III–IV):
Сотовий 10 мм (≈1,7–1,9 кг/м²) або монолітний 5 мм (≈6,0 кг/м²). Підходить для відкритих вітрових зон і регіонів з інтенсивними опадами.

Великі прольоти, ризик граду, гірські райони (IV–V):
Сотовий 16 мм (≈2,6–2,8 кг/м²) або монолітний 6 мм (≈7,2 кг/м²). Максимальна несуча здатність, потребує посиленого каркаса.

Які фактори впливають на вибір товщини листа?

Товщина визначається комплексно з урахуванням конструкції, площі, навантажень, кроку обрешітки та типу матеріалу.

Конструкція та площа. Чим більша площа і прольоти між опорами, тим вищі вимоги до жорсткості листа. Наприклад, козирок над входом і автонавіс на два місця — різні завдання.

Кліматичні навантаження. Снігове навантаження впливає на несучу здатність, вітрове — на стійкість до парусності та кріплень. В Україні снігові райони варіюються від I (0,5 кПа) до IV–V (2,0–2,5 кПа) у гірських і північно-східних зонах.

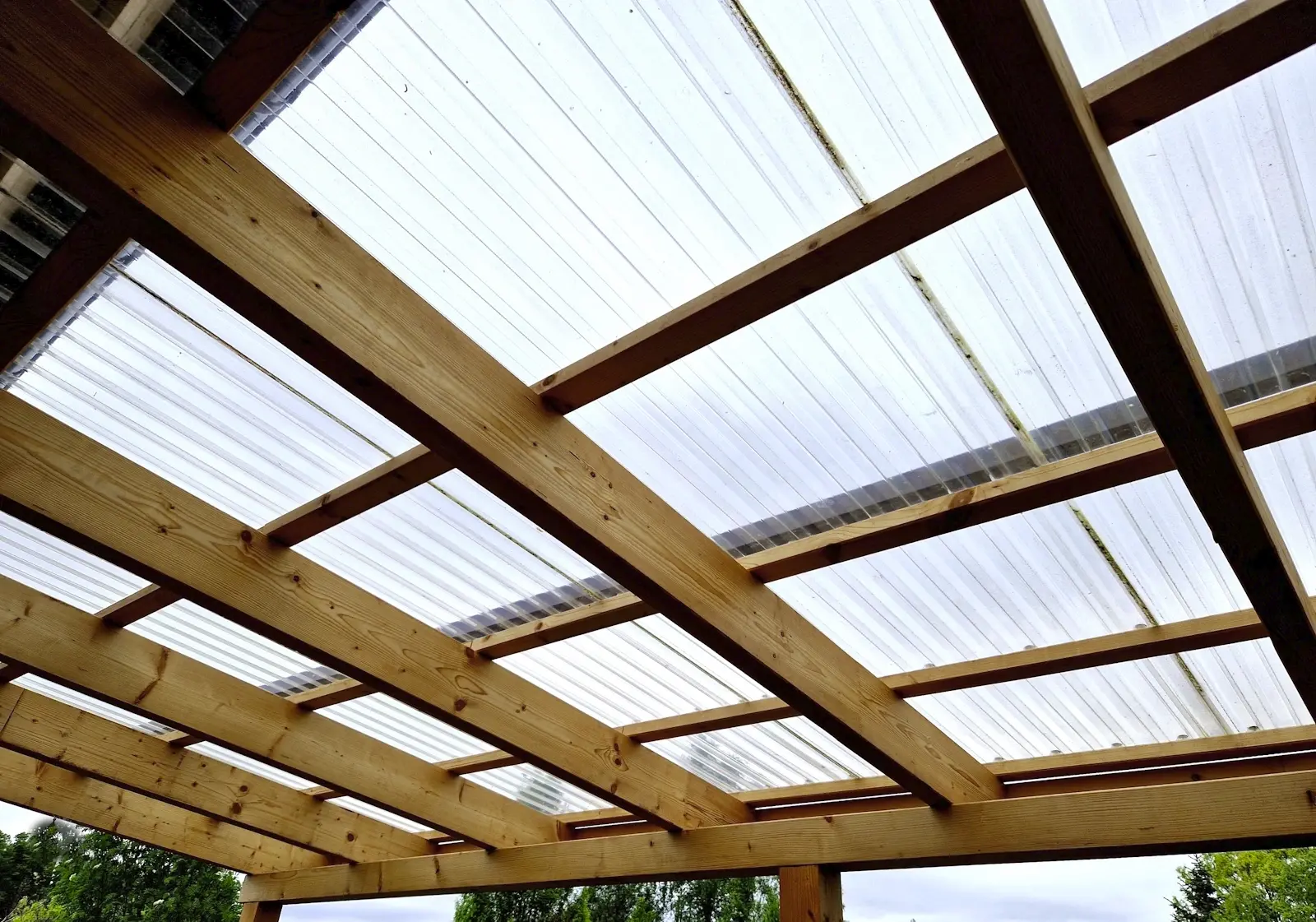

Крок обрешітки. Менший крок дозволяє використовувати тонший лист, знижуючи вагу і навантаження на каркас. Збільшення кроку вимагає товщого матеріалу для запобігання прогину.

Тип листа і щільність. Сотові панелі легші і забезпечують теплоізоляцію за рахунок повітряних камер, але потребують частої підтримки і мають меншу жорсткість. Монолітний полікарбонат важчий, витримує великі прольоти і має високу ударну в’язкість.

Призначення. Навіс для автомобіля, тераса чи козирок — у кожного свої вимоги до світлопропускання, звукоізоляції та жорсткості.

Всі параметри взаємопов’язані. Наприклад, збільшення кроку обрешітки на 20 см може вимагати переходу з 8 мм на 10 мм сотового полікарбонату, що впливає на вагу і навантаження на каркас.

Нормативна база і дані виробників. Розрахунки навантажень виконуються за СП 20.13330.2016 з змінами №1–6 (включно зі зміною №6 від 05.09.2024). Карти снігових районів наведені у додатку Е. Технічні характеристики і рекомендації щодо кроку обрешітки публікують виробники SABIC, Covestro, Palram у актуальних технічних паспортах.

Сотовий чи монолітний полікарбонат: що краще для вашого навісу?

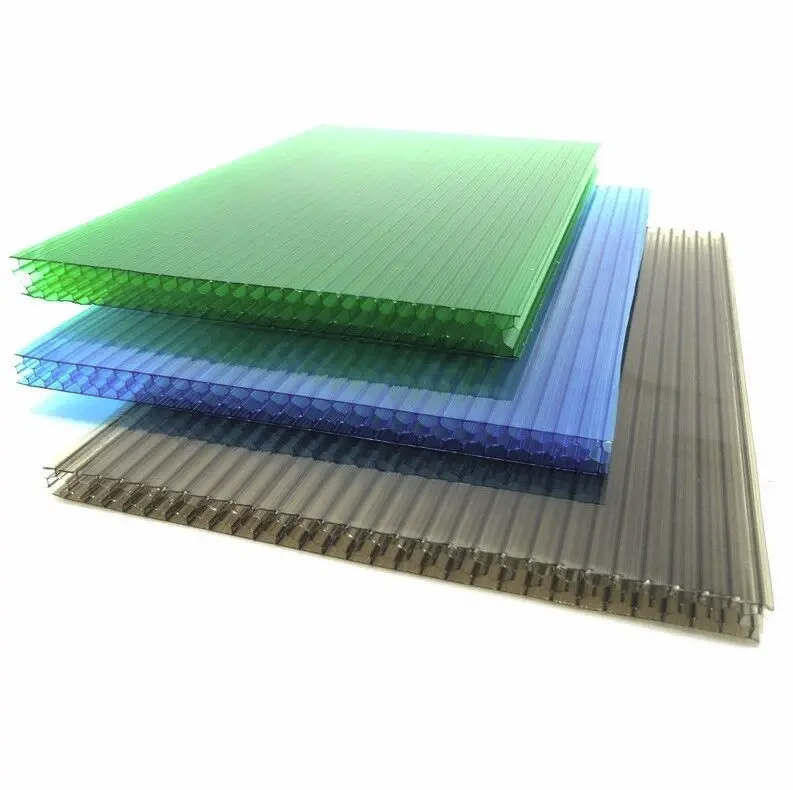

Вибір залежить від завдань і умов експлуатації. Сотовий — легкий лист із внутрішніми ребрами жорсткості, монолітний — суцільний масив без повітряних камер.

Сотовий полікарбонат легший (1,3–2,8 кг/м²), забезпечує хорошу теплоізоляцію і простий у монтажі. Міцність на удар висока, але поступається монолітному. Підходить для приватних навісів, терас і дач.

Монолітний полікарбонат має високу ударну в’язкість і жорсткість, витримує великі прольоти і рідку обрешітку. Важчий (3,6–7,2 кг/м²), потребує посиленого каркаса. Теплоізоляція гірша через відсутність повітряних камер.

Коли обирати сотовий: для приватних навісів і терас із потребою теплоізоляції та малою вагою. Підходить для більшості кліматичних зон України при правильному підборі товщини і кроку обрешітки.

Коли обирати монолітний: для автонавісів у регіонах із частим градом, великими прольотами, громадських об’єктів із ризиком вандалізму. Обґрунтований там, де важлива максимальна міцність і довговічність.

Рекомендована товщина сотового полікарбонату для навісу

Товщина сотового полікарбонату обирається за кроком обрешітки, сніговим навантаженням і площею навісу. Чим більший крок і навантаження, тим товщий лист.

6 мм — мінімальна товщина для козирків і легких навісів при кроці обрешітки до 0,6 м і снігових районах I–II (0,5–1,0 кПа). Вага близько 1,3 кг/м². Підходить для захищених від вітру ділянок і невеликих прольотів. Не рекомендується для автонавісів і зон з інтенсивними опадами.

8 мм — універсальний вибір для більшості приватних навісів в Україні. Рекомендується при кроці обрешітки 0,6–0,8 м і снігових районах II–III (1,0–1,5 кПа). Вага близько 1,5–1,6 кг/м². Оптимальний для автонавісів, терас і зон відпочинку в центральних і південних регіонах.

10 мм — для підвищених навантажень і великих прольотів. Застосовується при кроці обрешітки 0,8–1,0 м і снігових районах III–IV (1,5–2,0 кПа). Вага близько 1,7–1,9 кг/м². Підходить для вітрових зон, відкритих ділянок і регіонів з інтенсивними зимовими опадами.

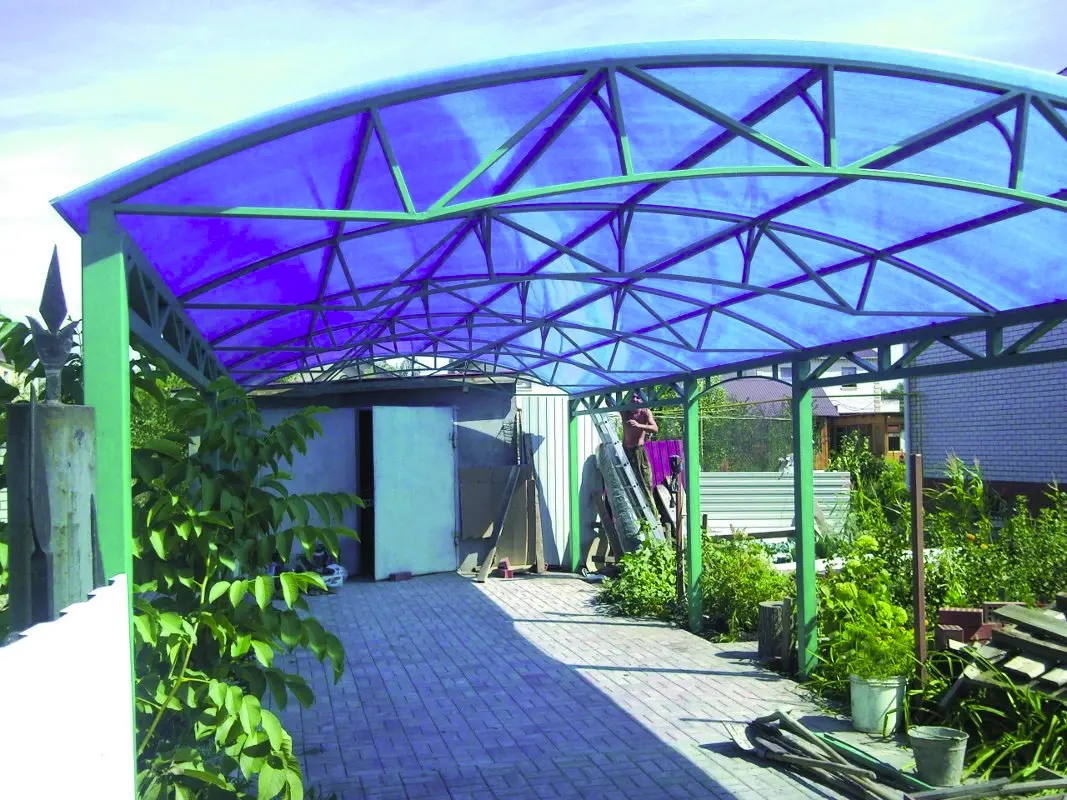

16 мм — для екстремальних умов: снігові райони IV–V (2,0–2,5 кПа), крок обрешітки до 1,2 м, великі прольоти. Вага близько 2,6–2,8 кг/м². Використовується в гірських районах, аркових конструкціях із рідкою обрешіткою. Потребує посиленого каркаса через вагу.

Приклад помилки: у Чернігівській області встановили 6 мм лист на каркас із кроком 1,0 м. Через три місяці після снігу лист прогнувся і з’явилися мікротріщини. Заміна на 10 мм і коригування обрешітки вирішили проблему.

Яку товщину монолітного полікарбонату обрати для навісу?

Монолітний полікарбонат — суцільний лист із високою ударною в’язкістю і жорсткістю. Товщина залежить від прольоту, кроку обрешітки та вимог до безпеки.

3 мм — мінімальна товщина для легких козирків і вхідних груп. Вага близько 3,6 кг/м². Підходить для прольотів до 0,8 м і кроку обрешітки 0,4–0,5 м. Не рекомендується для автонавісів і відкритих ділянок із вітровим навантаженням.

4 мм — для навісів терас і помірних снігових зон. Вага близько 4,8 кг/м². Застосовується при прольотах до 1,0 м і кроці обрешітки 0,5–0,6 м.

5 мм — для автонавісів і зон із підвищеним вітровим навантаженням. Вага близько 6,0 кг/м². Допустимий проліт до 1,2 м, крок обрешітки 0,6–0,8 м. Оптимальний для центральних і південних регіонів із ризиком граду і вітру.

6 мм — для високих снігових навантажень і великих прольотів. Вага близько 7,2 кг/м². Рекомендується при прольотах до 1,5 м і кроці обрешітки 0,8–1,0 м. Потребує посиленого каркаса. Підходить для громадських об’єктів і гірських районів.

Ударостійкість. Монолітний 5–6 мм перевищує сотовий 10 мм за стійкістю до точкових ударів.

Приклад із практики: у Дніпропетровській області монолітний лист 5 мм для автонавісу 3×6 м із кроком обрешітки 0,7 м витримав два сезони з градом до 30 мм без прогинів. Вага листа вимагала посилення каркаса профільною трубою 60×40×2 мм замість 40×40×2 мм.

Особливості монтажу листів різної товщини

Правильний монтаж полікарбонату важливий для довговічності навісу. Лист має спиратися на каркас з урахуванням кроку обрешітки. Кріплення виконується через термошайби з гумовим ущільнювачем, без перетягування, з урахуванням температурного розширення.

Тонкі листи (6–8 мм сотовий, 3–4 мм монолітний):

• Зменшуйте крок опори до рекомендованих виробником мінімумів.
• Збільшуйте кількість точок кріплення.
• Використовуйте профілі з м’якими ущільнювачами для зниження напружень.
• Орієнтуйте соти сотового полікарбонату вздовж схилу для відведення конденсату.

Товсті листи (10–16 мм сотовий, 5–6 мм монолітний):

• Застосовуйте посилені алюмінієві або сталеві профілі.
• Збільшуйте діаметр отворів під термокомпенсацію на 2–3 мм відносно діаметра кріплення.
• Проклеюйте торці спеціальними стрічками: верхній торець — герметизуюча стрічка, нижній — перфорована для відведення вологи.
• Для монолітного листа товщиною 6 мм і більше рекомендується попереднє свердління отворів із зенкуванням під шайбу.

Загальні правила монтажу:

• УФ-захисний шар (коекструдуваний або плівка) має бути назовні — маркування виробника видно з лицьового боку.
• Деформаційний зазор між торцем листа і профілем має враховуватися з урахуванням довжини листа.
• Кріплення через термошайби з гумовим ущільнювачем запобігає продавлюванню і протіканню.
• Герметизація стиків виконується силіконовим або поліуретановим герметиком з УФ-стабілізацією.
• Жорстка фіксація листа по всьому периметру неприпустима — викликає внутрішні напруження і розтріскування при температурних перепадах.

Типові помилки монтажу:

• Перетягування саморізів призводить до деформації листа, мікротріщин і виривання кріплень при вітровому навантаженні.
• Відсутність термошайб сприяє проникненню вологи через кріпильні отвори, викликаючи корозію каркаса і помутніння полікарбонату.
• Горизонтальна орієнтація сот у сотовому листі призводить до накопичення конденсату, помутніння і розвитку водоростей.
• Відсутність проклейки торців дозволяє волозі і пилу проникати в соти, знижуючи світлопропускання і міцність.

Приклад із практики: у Харківській області підрядник змонтував сотовий лист 10 мм без термошайб, із прямим кріпленням саморізами. Через півроку з’явилися тріщини і відрив листа при вітрі. Переробка з термошайбами і посиленням профілю усунула проблему.
