Як побудувати просту альтанку з мангалом власноруч: покрокова інструкція з фото

Заміський ділянка — відмінне місце для сімейних зустрічей і відпочинку на свіжому повітрі. Альтанка з мангалом створює комфортну зону, захищену від негоди, і дозволяє продовжити сезон барбекю. За правильного планування та підготовки такий проєкт можна реалізувати самостійно за кілька днів.

Швидкий план проєкту: що ви побудуєте, терміни, ризики

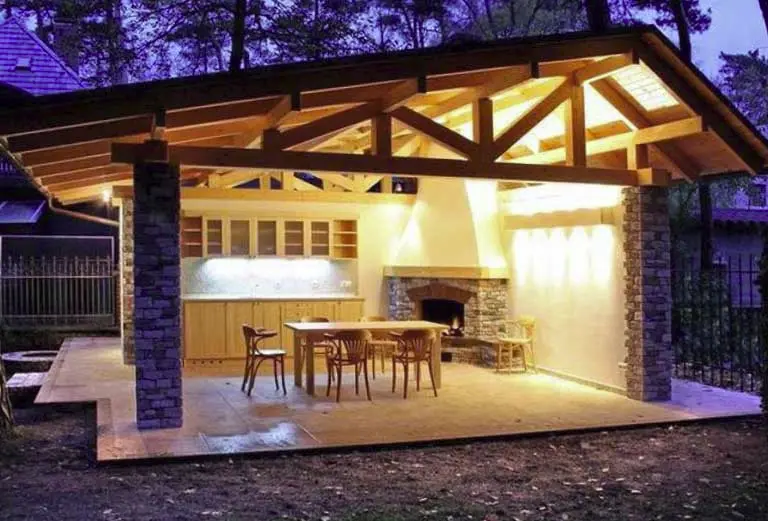

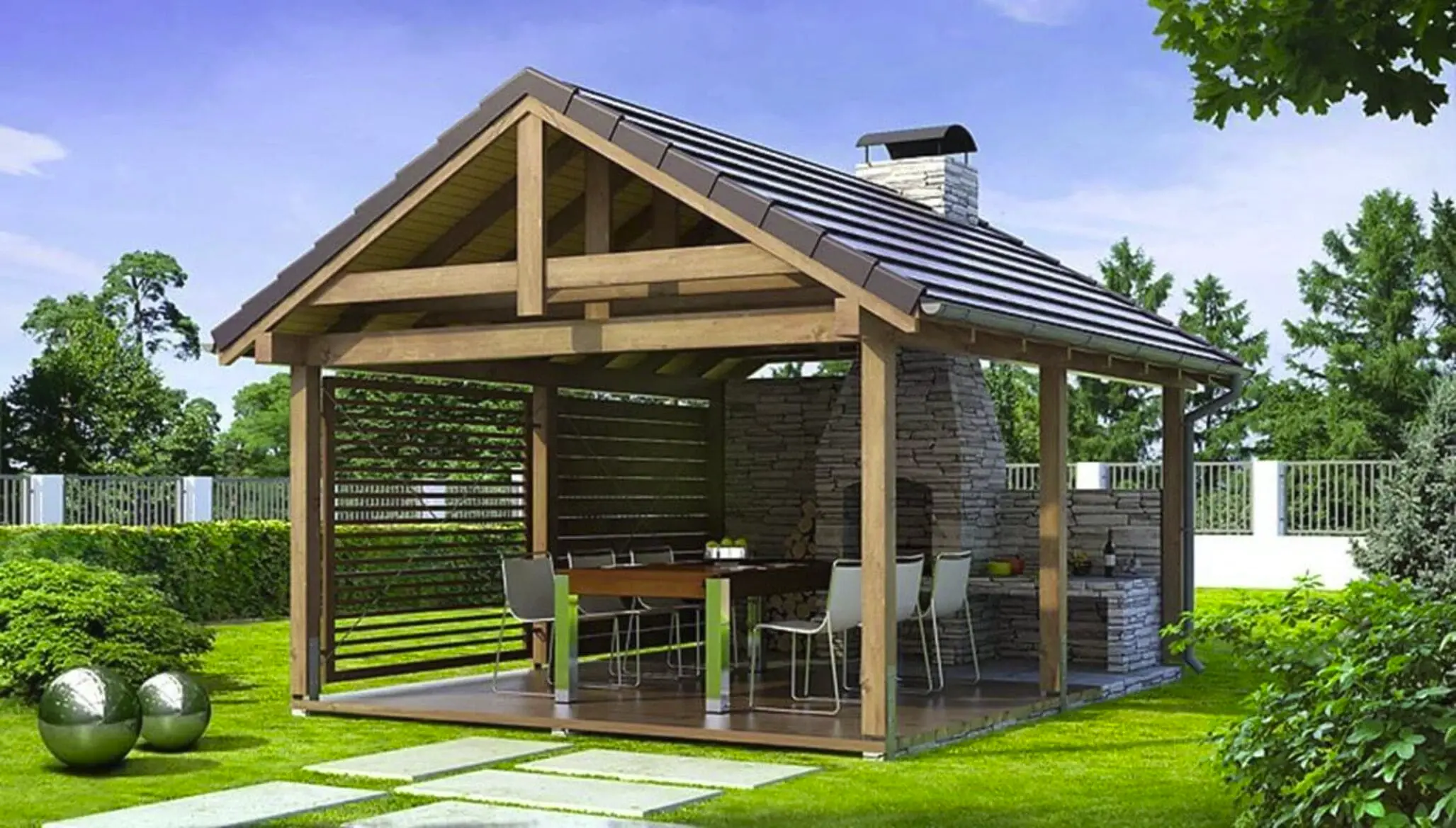

Проєкт передбачає відкриту прямокутну альтанку розміром 3×4 м на стовпчастому або блочному фундаменті з каркасом із бруса 100×100 мм і двосхилим дахом із профнастилу або металочерепиці. Зона мангалу обладнана негорючими екранами з базальтових плит і мінериту, металевим листом на підлозі та безпечним проходом димоходу через дах. Конструкція розрахована на 4–8 осіб і сезонну експлуатацію.

Основні етапи та приблизні терміни:

• Фундамент: 1–2 дні роботи плюс витримка бетону 7–14 днів.
• Каркас і покрівля: 2–3 дні.
• Зона мангалу: 1–2 дні для металевого мангалу або 3–5 днів для цегляного з урахуванням сушіння.
• Настил підлоги та оздоблення: 1 день.

Основні ризики: помилки у зазорах між вогнищем і дерев’яними елементами, неправильний прохід димоходу через покрівлю, можливі просідання фундаменту на спучуваних ґрунтах, недостатній захист деревини від вологи.

Вибір мангалу:

• Металевий переносний мангал — швидке та менш затратне рішення.
• Цегляний мангал — більш довговічний і функціональний, потребує окремого фундаменту та кладки.

Підготовка: проєкт, розміри та вибір місця

Вибір проєкту: тип альтанки і мангалу під завдання

Відкрита альтанка з чотирма кутовими стійками і двосхилим дахом — найпростіший варіант. Для додаткового захисту від вітру можна використовувати ПВХ-штори, які встановлюють на безпечній відстані від вогню. Закриті або напівзакриті конструкції потребують організації припливно-витяжної вентиляції з мінімум двома припливними решітками біля підлоги та витяжним каналом під коником або зонтами над мангалом.

Каркас:

• Дерево — легко обробляється, доступне за вартістю, естетичне. Брус 100×100 мм підходить для прольотів до 3 м при правильному розташуванні стійок. Для збільшених навантажень або великих кроків опор потрібен розрахунок з урахуванням регіональних снігових і вітрових навантажень.
• Метал — забезпечує жорсткість і довговічність, потребує зварювання та антикорозійної обробки.
• Комбіновані конструкції — металеві стовпи з дерев’яною обв’язкою і покрівлею, знижують ризик гниття нижніх частин.

Покрівля:

• Профнастил і металочерепиця — негорючі, стійкі до іскор, довговічні.
• Полікарбонат — потребує збільшених зазорів від мангалу та термостійких прокладок у вузлах проходу димоходу, точні параметри уточнюйте за нормами і рекомендаціями виробника.
• Бітумні покрівлі (ондулин, гнучка черепиця) не рекомендуються поруч із вогнищем через горючість.

Мангал:

• Цегляний — довговічний, з тепловою інерцією, потребує окремого фундаменту і димоходу.
• Металевий переносний — мобільний, простий у встановленні, потребує негорючої площадки і витяжки.

Димоходи: цегляні або сендвіч-труби з нержавіючої сталі AISI 430/439 з обов’язковим іскрогасником. Висоту димоходу уточнюйте за паспортом і місцевими нормами, зазвичай труба має бути не нижче коника або підніматися над дахом приблизно на 0,5 м.

Креслення та місце: розміри, роза вітрів, норми

Оптимальні розміри альтанки для 6–8 осіб — 3×4 м. Висота від підлоги до нижньої кромки покрівлі — 2,2–2,5 м. Крок стійок — 1,5–2 м. Ширина проходів — не менше 900 мм для зручного пересування.

Розташування на ділянці:

• Роза вітрів — розмістіть альтанку так, щоб дим відносився від будинку і сусідів.
• Рельєф — обирайте рівну площадку з природним дренажем, уникайте низин із застійними водами.
• Лінії електропередач — уникайте розташування проводів над дахом.

Протипожежні відступи (орієнтовні, уточнюйте за місцевими нормами):

• Від житлових і господарських будівель — не менше 5 м.
• Від дерев — не менше 2 м.
• Від дерев’яного паркану — не менше 3 м, від негорючого — не менше 1 м.
• Зона мангалу і радіус 1 м навколо — використовуйте негорючі матеріали (сталь, керамограніт, базальт).

У деяких регіонах діють обмеження за розмірами вогнища (висота до 90 см, довжина/ширина до 120 см). Уточнюйте вимоги в місцевих органах.

Креслення та схеми: підготуйте план із позначенням стійок, мангалу, відступів і напрямку вітру, розріз із висотами та вузлом проходу димоходу, а також деталі екранування і проходу труби через дах. Це допоможе уникнути помилок і забезпечити безпеку.

Матеріали, інструменти та кошторис

Матеріали за вузлами (з вказанням типорозмірів)

Фундамент:

• Бетонні блоки 200×200×400 мм або бетон М300.
• Арматура AIII діаметром 10–12 мм.
• Пісок і щебінь фракції 20–40 мм.
• Руберойд або бітумна мастика для гідроізоляції.

Каркас і підлога:

• Сосновий або ялиновий брус 100×100 мм для стійок і обв’язки.
• Лаги 50×150 мм.
• Терасна або підлогова дошка товщиною 36 мм, докладніше про пристрій настилу див. у статті «Як побудувати терасу своїми руками».
• Кріплення: анкери М12×150, шпильки, куточки 90×90 мм, саморізи по дереву і покрівельні.

Покрівля:

• Обрешітка з дощок 25×100 мм, контробрешітка 50×50 мм, принципи монтажу див. у статті «Як побудувати навіс для автомобіля своїми руками».
• Профнастил С21 або металочерепиця.
• Добірні елементи (коньок, торцеві планки, єндови).
• Покрівельний герметик.

Зона мангалу:

• Керамічна повнотіла цегла М150 для зовнішніх рядів.
• Шамот ША-8 для топки (з урахуванням рекомендацій виробника і попереднього сушіння).
• Розчин для топки — глина з піском (співвідношення залежить від жирності глини).
• Цементно-піщаний розчин М150 для зовнішньої кладки.
• Сендвіч-труба димоходу з нержавіючої сталі AISI 430/439 діаметром 150–200 мм.
• Іскрогасник і зонт/дефлектор.
• Базальтові плити товщиною 50 мм.
• Лист сталі 0,8–1 мм для екрана.
• Мінерит або керамограніт для облицювання стін і підлоги біля вогнища.
• Вогнетривкий герметик для вузла проходу димоходу.

Захист деревини:

• Антипірен для вогнезахисної пропитки.
• Олія або лазур із УФ-фільтром для зовнішніх робіт.

Електрика:

• Кабель ВВГнг-LS перерізом 3×2,5 мм² для розеток і 3×1,5 мм² для освітлення.
• Автомати та УЗО.
• Світильники з класом захисту IP65 для зовнішнього монтажу.

Вибір фундаменту за умовами ділянки

Перед влаштуванням фундаменту важливо визначити тип ґрунту, рівень ґрунтових вод і глибину промерзання у вашому регіоні. Неправильний вибір може призвести до просідань і деформацій конструкції.

Мінімальні глибини закладення: для стовпчастого і стрічкового фундаменту — нижче глибини промерзання на 20–30 см (для середньої смуги приблизно 1,2–1,5 м), для блочного фундаменту на піщаній подушці при високому рівні ґрунтових вод допустима менша глибина. Вінтові палі встановлюють до стійкого шару ґрунту.

Анкерування: нижня обв’язка кріпиться до фундаменту анкерами або шпильками через просвердлені отвори. Для вінтових паль застосовують металеві оголовки з болтовим кріпленням.

Дренаж і відмостка: по периметру альтанки виконується відмостка шириною 50–70 см з ухилом від фундаменту, при високому рівні ґрунтових вод рекомендується влаштування дренажних канав глибиною 30–40 см з відведенням води в бік ділянки.

Покрокова інструкція: від фундаменту до покрівлі

Крок 1. Розмітка і фундамент (стовпчастий/блочний)

Розмітьте периметр альтанки кілочками і шнуром, перевірте діагоналі для прямокутника 3×4 м. Викопайте ями глибиною 30–40 см під опори (9 точок при кроці близько 1,5 м). Насипте піщано-гравійну подушку 10–15 см і утрамбуйте.

Встановіть бетонні блоки в ями, вирівняйте за рівнем за допомогою піску. Або зберіть опалубку, укладіть арматуру і залийте бетон М300. Дайте бетону набрати міцність 7–14 днів. Верхні грані стовпів гідроізолюйте руберойдом або бітумною мастикою.

Альтернатива: вінтові палі з металевими оголовками підходять для ділянок з високим рівнем ґрунтових вод або перепадами висот, прискорюють роботи.

Крок 2. Нижня обв’язка і лаги підлоги

Укладіть брус 100×100 мм по периметру фундаменту, з’єднайте кути «вполдерева» або металевими куточками. Закріпіть обв’язку анкерами або шпильками через просвердлені отвори.

Обробіть брус антисептиком і антипіреном згідно з інструкцією виробника, дайте висохнути. Торці додатково покрийте герметиком або восковим складом.

Встановіть лаги 50×150 мм з кроком близько 600 мм перпендикулярно довгій стороні альтанки, закріпіть металевими куточками або врізкою. Перевірте горизонталь.

У зоні мангалу замість дерев’яного настилу передбачте негорючу площадку: лист сталі товщиною 0,8–1 мм на базальтовій плиті 50 мм, розміром не менше 1×1 м з виступом 500 мм перед вогнищем.

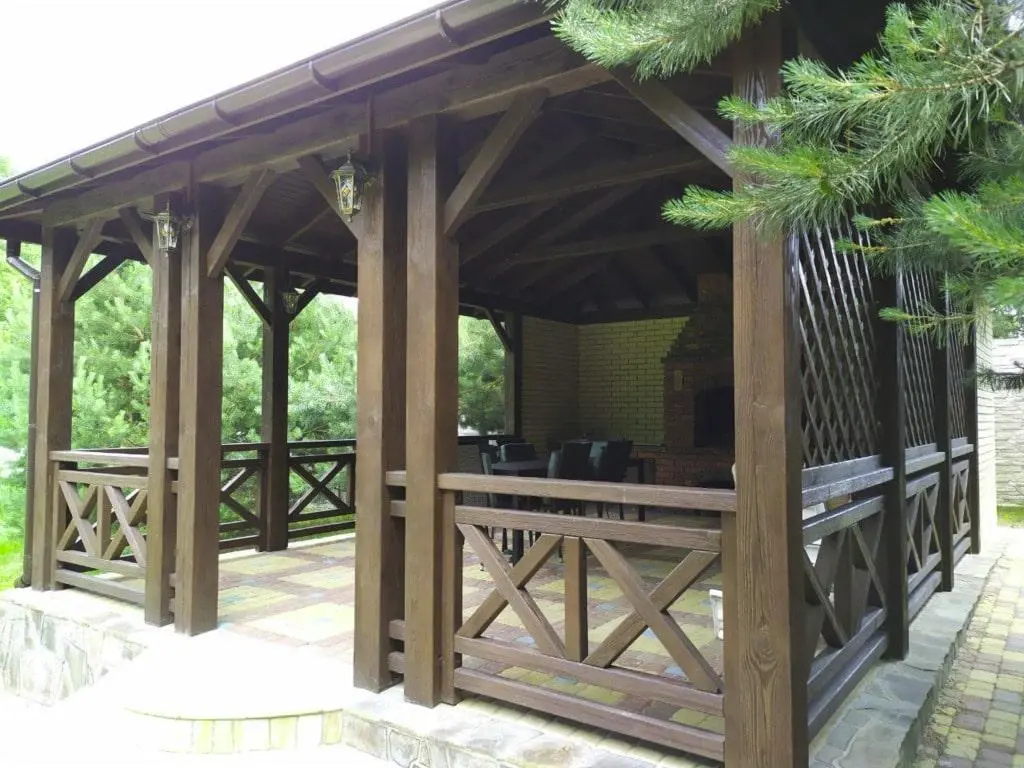

Крок 3. Каркас і верхня обв’язка

Встановіть кутові стійки з бруса 100×100 мм висотою 2,2–2,5 м від нижньої обв’язки, тимчасово закріпіть укосинами. Перевірте вертикаль. Зафіксуйте стійки металевими куточками і саморізами.

За потреби додайте проміжні стійки з кроком 1,5–2 м. Змонтуйте верхню обв’язку з бруса 100×100 мм, з’єднуючи кути «вполдерева» або куточками. Обв’язка надає жорсткість і слугує опорою для крокв.

Встановіть діагональні розкоси для стійкості до вітрових навантажень. У зоні мангалу передбачте кріплення негорючої облицювання або екрана.

Крок 4. Дах: крокви, обрешітка, покрівля

Зберіть кроквяні пари з дошки 50×150 мм з кутом нахилу 25–35°. Коньковий прогін — брус 100×100 мм. Крок крокв 600–800 мм. Закріпіть крокви металевими куточками або скобами. Для посилення стійкості використовуйте кроквяні куточки-анкери.

Укладіть контробрешітку з бруса 50×50 мм вздовж ската, потім обрешітку з дошки 25×100 мм поперек. Крок обрешітки залежить від покрівельного матеріалу: для профнастилу С21 — 300–400 мм, для металочерепиці — згідно з профілем.

Настеліть покрівлю знизу вгору з нахльостом по хвилях і рядах. Кріпіть покрівельними саморізами з гумовими шайбами. Встановіть конькову планку з нахльостом і загерметизуйте стики.

Вузол проходу димоходу: виріжте отвір у покрівлі, встановіть металеву розділку з вогнестійким ущільнювачем. Мінімальні зазори: одношарова труба — не менше 130 мм, сендвіч-труба — не менше 70 мм (за паспортом). Зазор заповніть базальтовою ватою, зовні загерметизуйте жаростійким герметиком. Висоту труби уточнюйте за паспортом і нормами.

Крок 5. Настил підлоги та обшивка

Укладіть терасну дошку товщиною 36 мм поперек лаг із зазором 5–7 мм для стоку води і вентиляції. Кріпіть кожну дошку двома саморізами до кожної лаги, заглиблюючи головки. Обробіть торці захисним складом.

За потреби встановіть перильне огородження висотою 900–1000 мм. У зоні мангалу замість дерев’яного настилу має бути негорюча площадка зі сталевого листа на базальтовій підкладці.

Облицюйте стіни і підлогу біля мангалу мінеритом або керамогранітом із вентиляційним зазором 20–30 мм до дерев’яних елементів. Захистіть кромки дощок металевими куточками в місцях інтенсивного руху.

Зона мангалу: два рішення

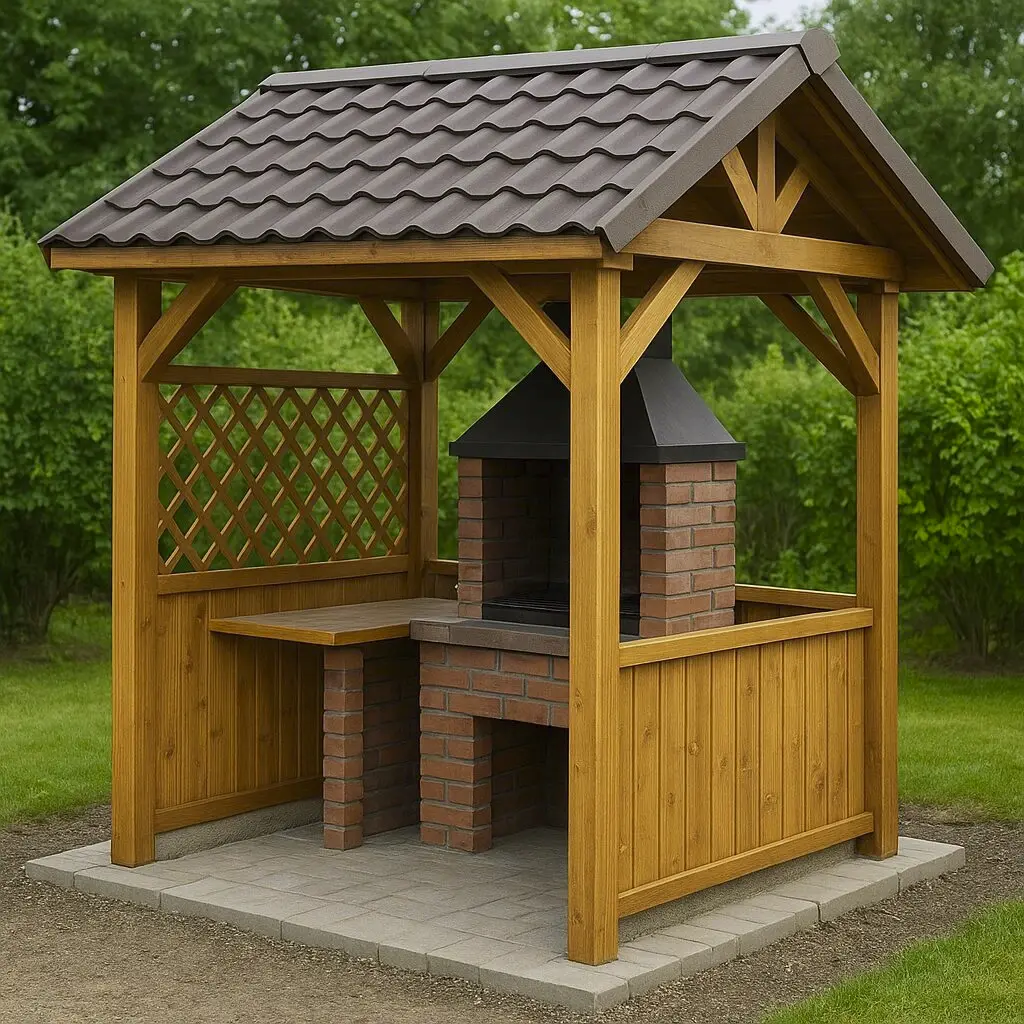

Варіант 1. Цегляний мангал: порядовка і димохід

Цегляний мангал потребує окремого фундаменту, щоб не навантажувати каркас альтанки. Викопайте яму 120×120 см, глибиною 30 см. Насипте піщано-гравійну подушку 15 см і утрамбуйте. Зберіть опалубку, укладіть арматурний каркас і залийте бетонну плиту товщиною 15 см. Після набору міцності укладіть два шари руберойду для гідроізоляції.

Топка: внутрішні ряди викладайте шамотною цеглою ША-8 на розчині глина + пісок (співвідношення підбирайте дослідним шляхом). Зовнішні ряди — повнотілою керамічною цеглою М150 або М200 на цементно-піщаному розчині.

Передбачте зольник, колосникову решітку, димовий зуб для відбиття диму. Димозбірник викладайте з поступовим звуженням до димоходу.

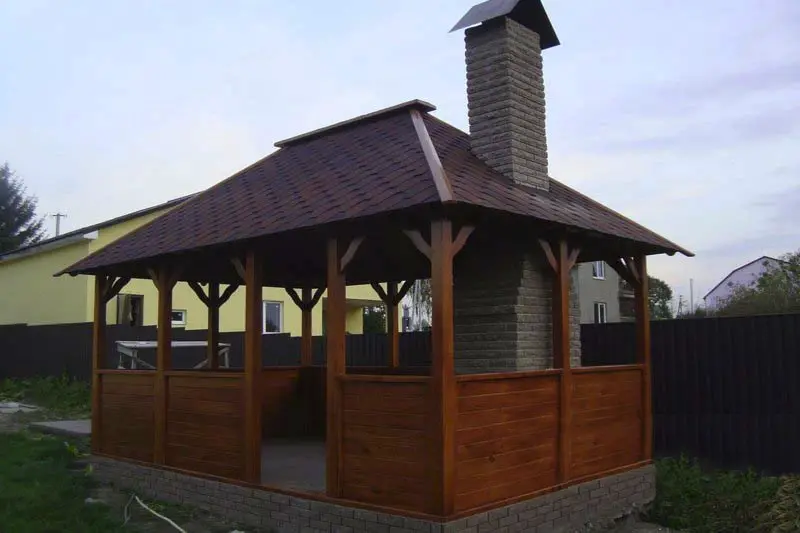

Димохід: продовжуйте цегляну кладку або переходьте на сендвіч-трубу діаметром 150–200 мм із нержавіючої сталі. Висоту уточнюйте за паспортом і нормами. Обов’язковий іскрогасник і зонт для захисту від опадів.

Теплоізоляція: між мангалом і дерев’яною стіною залиште повітряний зазор не менше 200 мм або встановіть екран із базальтових плит товщиною 50 мм, потім вентиляційний зазор 20–30 мм і облицювання мінеритом або керамогранітом.

Примітка: Порядовка спрощена. Точні розміри та кількість цегли розраховуються за проєктом з урахуванням розмірів топки і висоти.

Варіант 2. Металевий мангал: встановлення і захист конструкцій

Металевий переносний мангал встановлюють на негорючу площадку розміром не менше 1×1 м: сталевий лист товщиною 0,8–1 мм на базальтовій плиті 50 мм. Площадка має виступати мінімум на 500 мм перед вогнищем для захисту від іскор і вуглин.

Відстань від мангалу до дерев’яних стійок і стін — не менше 90 см (близько 3 футів). При меншому зазорі встановлюйте захисний екран зі сталевого листа, базальтової плити та облицювання мінеритом або керамогранітом із вентиляційним зазором 20–30 мм.

Витяжка і димохід: рекомендується встановлення зонт-витяжки над мангалом і сендвіч-димоходу діаметром 150 мм. Висота димоходу має бути не нижче коника. Обов’язковий іскрогасник.

Обслуговування: регулярно очищуйте зольник і димохід. Металеві поверхні покривайте жаростійкою антикорозійною фарбою. Перед першим використанням прокаліть мангал для видалення заводських олій.

Пожежна безпека та експлуатація

Вогнезахист і ізоляція зони мангалу

Обробіть деревину каркаса антипіреном у два шари згідно з інструкцією виробника, дайте висохнути перед монтажем.

Екрани біля стін і підлоги:

• Металевий лист товщиною не менше 0,8 мм перед вогнищем з виступом мінімум 500 мм.
• Базальтові плити товщиною 50 мм за екраном і біля прилеглих стін.
• Мінерит або керамограніт для облицювання.
• Вентиляційний зазор 20–30 мм між екраном і деревом для відведення тепла.

Відступи від горючих матеріалів: не менше 90 см або встановлення негорючих екранів із вентиляційним зазором. Не зберігайте вугілля, дрова та легкозаймисті рідини всередині альтанки, зберігайте паливо в окремому металевому ящику поза будівлею.

Засоби пожежогасіння:

• Порошковий вогнегасник ОП-4 або вуглекислий ОУ-5 біля входу.
• Відро з піском поруч із мангалом.
• Термостійкі рукавички та щипці.

Димохід, іскрогасник, вентиляція та правила експлуатації

Висота і кріплення димоходу: уточнюйте за паспортом і нормами. Труба має підніматися не менше ніж на 0,5 м над дахом або не бути нижче коника. Закріпіть димохід кронштейнами, уникайте прогинів і нахилів.

Вузол проходу через покрівлю: використовуйте металеву розділку з вогнестійким ущільнювачем. Мінімальні зазори: 130 мм для одношарової труби, 70 мм для сендвіч-труби (за паспортом). Зазор заповніть базальтовою ватою, зовні загерметизуйте жаростійким герметиком.

Ревізія і чистка: перевіряйте димохід і іскрогасник мінімум двічі за сезон, видаляйте сажу металевою щіткою. Іскрогасник очищуйте після кожних 10–15 топок або за рекомендацією виробника.

Вентиляція: забезпечте припливні отвори біля підлоги і витяжку під коником або через зонт над мангалом для комфортного перебування і видалення диму.

Типові помилки новачків і як їх уникнути

1. Відсутність креслень і схем перед початком робіт. Підготуйте план, розріз і вузли для контролю зазорів і правильного монтажу.
2. Заглиблення дерев’яних стовпів у землю без гідроізоляції. Використовуйте металеві оголовки або бетонні блоки з гідроізоляцією, обробіть деревину антисептиком і антипіреном.
3. Використання полікарбонату або бітумної покрівлі без збільшених зазорів. Віддавайте перевагу негорючим матеріалам або дотримуйтеся рекомендацій щодо зазорів і екранів.
4. Неправильний вузол проходу димоходу. Заповніть зазор базальтовою ватою і герметиком, дотримуйтеся мінімальних зазорів.
5. Мелкозаглиблений фундамент на спучуваному ґрунті без урахування глибини промерзання. Використовуйте вінтові палі або заглиблюйте фундамент нижче промерзання, забезпечте дренаж.
6. Пропуск антипіреної обробки деревини. Обробляйте у два шари, дайте висохнути перед монтажем.
7. Відсутність вентиляційного зазору між екраном і деревом. Залишайте 20–30 мм для відведення тепла.
8. Недостатня висота димоходу або відсутність іскрогасника. Дотримуйтеся вимог паспорта і норм, встановлюйте іскрогасник.
9. Зберігання дров і легкозаймистих рідин всередині альтанки. Зберігайте паливо в окремому металевому ящику поза будівлею.
10. Відсутність засобів пожежогасіння біля входу. Розмістіть вогнегасник і відро з піском на видному місці.

Інструменти та обладнання для самостійного будівництва

Для виконання робіт знадобляться:

• Рулетка, рівень, схил, будівельний олівець для розмітки.
• Лопата і кирка для земляних робіт.
• Перфоратор або дриль із набором свердел для бетону і дерева.
• Пила (циркулярна або ручна) для розпилу деревини і дощок.
• Молоток, шурупокрут, гайкові ключі.
• Віброплита або ручна трамбівка для ущільнення подушки.
• Пензлі або розпилювач для нанесення антисептиків і антипіренів.
• Засоби індивідуального захисту: рукавички, окуляри, респіратор.

Вибір інструментів залежить від обсягу і складності робіт, а також від використовуваних матеріалів.

Вимоги безпеки та експлуатаційні рекомендації

Під час будівництва і експлуатації альтанки з мангалом дотримуйтеся таких заходів безпеки:

• Перед початком робіт ознайомтеся з місцевими нормами і вимогами пожежної безпеки.
• Під час роботи з електроінструментом використовуйте засоби захисту і уникайте роботи у вологих умовах.
• Забезпечте стійкість і безпеку під час роботи на висоті, використовуйте підмостки або риштування.
• Під час влаштування фундаменту перевіряйте відсутність підземних комунікацій.
• Під час монтажу димоходу і вузлів проходу через покрівлю дотримуйтеся зазорів і використовуйте вогнестійкі матеріали.
• Регулярно перевіряйте стан мангалу, димоходу і засобів пожежогасіння.
• Не зберігайте горючі матеріали всередині альтанки.
• Забезпечте вентиляцію для видалення диму і припливу свіжого повітря.
• При використанні газового обладнання дотримуйтеся додаткових вимог і звертайтеся до фахівців.

Поради щодо догляду та обслуговування альтанки з мангалом

Для продовження строку служби конструкції та безпеки експлуатації:

• Регулярно очищуйте мангал і димохід від сажі та золи.
• Перевіряйте і оновлюйте захисні покриття деревини.
• Оглядайте кріплення і елементи каркаса на предмет пошкоджень і корозії.
• Забезпечуйте своєчасний ремонт покрівлі та гідроізоляції.
• Зберігайте паливо в сухому, захищеному від вологи місці.
• За потреби оновлюйте вогнезахисні екрани і вентиляційні зазори.
