Як зробити дренаж на ділянці власноруч: покрокова інструкція з фото та схемами

Дренаж необхідний, коли вода затримується в ґрунті: з’являються калюжі після дощу, сирість у підвалі, просідають доріжки. Основні елементи – ухил 0,5–1% і фільтр із геотекстилю зі щебенем. Поверхневий дренаж відводить опади з покриттів, глибинний знижує рівень ґрунтових вод через підземні труби. Важливі моменти: дотримання ухилу для запобігання застою та заилення, використання чистого щебеню і наявність оглядових колодязів на поворотах. Скидання дренажних вод потребує погодження – самовільний випуск у зливову каналізацію або на сусідню ділянку заборонений.

Дренаж на ділянці вирішує проблему переувлажнення – коли вода затримується в ґрунті та на поверхні, створює застійні зони, розмиває основу і пригнічує рослини. Система стабілізує вологість ґрунту, відводить надлишки через перфоровані труби і захищає фундамент від морозного пучення та просідань.

Без дренажу на важких суглинках і при високому рівні ґрунтових вод ділянка швидко перетворюється на болото після дощу, а підвали сиріють.

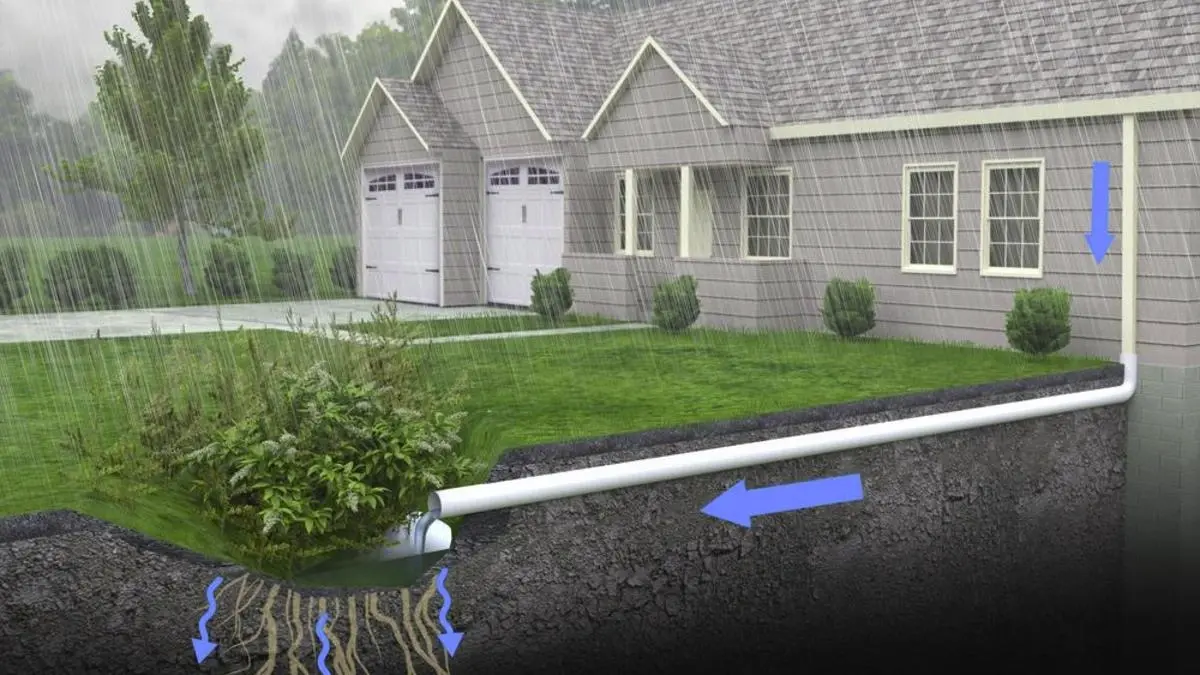

Організація дренажу на ділянці включає два контури: поверхневий, який керує зливовими потоками за рельєфом (лотки, канави), і глибинний, який понижує ґрунтову воду через підземні дрени в щебені та геотекстилі. Перший дешевший і простіший, другий надійніший для постійного захисту. Прокладання дренажу починається з проєктування схеми: розмітка ліній, розрахунок ухилів, вибір точки скидання. Потім – копання траншей, влаштування фільтрувальної подушки, укладання труби і зворотне засипання. Контроль ухилу і герметичність стиків визначають термін служби системи без заилення.

Для чого потрібен дренаж на ділянці і коли без нього не обійтися

Дренаж необхідний, коли вода затримується в ґрунті та на поверхні: після дощу утворюються калюжі, газон заболочується, у підвалі з’являється сирість, ґрунт просідає під доріжками. Волога не йде природним шляхом – через важкий ґрунт (глина, суглинок), високий рівень ґрунтових вод або відсутність ухилу, що призводить до застою води в низинах.

Система стабілізує вологість землі: відводить надлишкову ґрунтову воду через дрени, знижує рівень ГВ до безпечної позначки, запобігає розмиву і заболоченню. Це важливий захист фундаменту: при високому ГВ і морозному пученні можливі деформації основи. Без дренажу зростає ризик тріщин, просідань і сирості підвальних приміщень.

Для рослин переувлажнення так само шкідливе, як і посуха. Газон пригнічується, дерева і кущі хворіють, корені гниють. Дренаж створює оптимальний водний режим – ґрунт дихає, але не пересихає.

Коли дренаж необхідний:

• Рівень ґрунтових вод вище 1,5 м від поверхні,
• важкі глинисті або суглинисті ґрунти з низькою фільтрацією,
• ділянка розташована в низині або на схилі з підпливом води,
• заболочування після дощу і весняного танення,
• будівництво будинку з підвалом або цокольним поверхом,
• планується влаштування газону, городу або посадка дерев на переувлажненій території.

Основні види дренажу для приватної території

Дренажні системи поділяються на два основних типи: поверхневий (зливовий) і глибинний (закритий траншейний). Поверхневий дренаж керує зливовими потоками – лотки, канави, точкові приймачі збирають воду з дахів, доріжок і газонів і відводять її до точки скидання. Глибинний дренаж працює з ґрунтовими водами: перфорована труба в траншеї з фільтрувальною засипкою понижує рівень вологи в ґрунті і захищає фундамент.

Поверхневий дренаж простіший і дешевший, але ефективний лише для опадів і талих вод. Якщо ділянка підтоплюється через близьке залягання ґрунтових вод або важких глинистих ґрунтів, потрібен глибинний контур. У більшості випадків на дачній ділянці використовують комбіновану систему: зливовий відводить поверхневий стік, глибинний стабілізує вологість ґрунту.

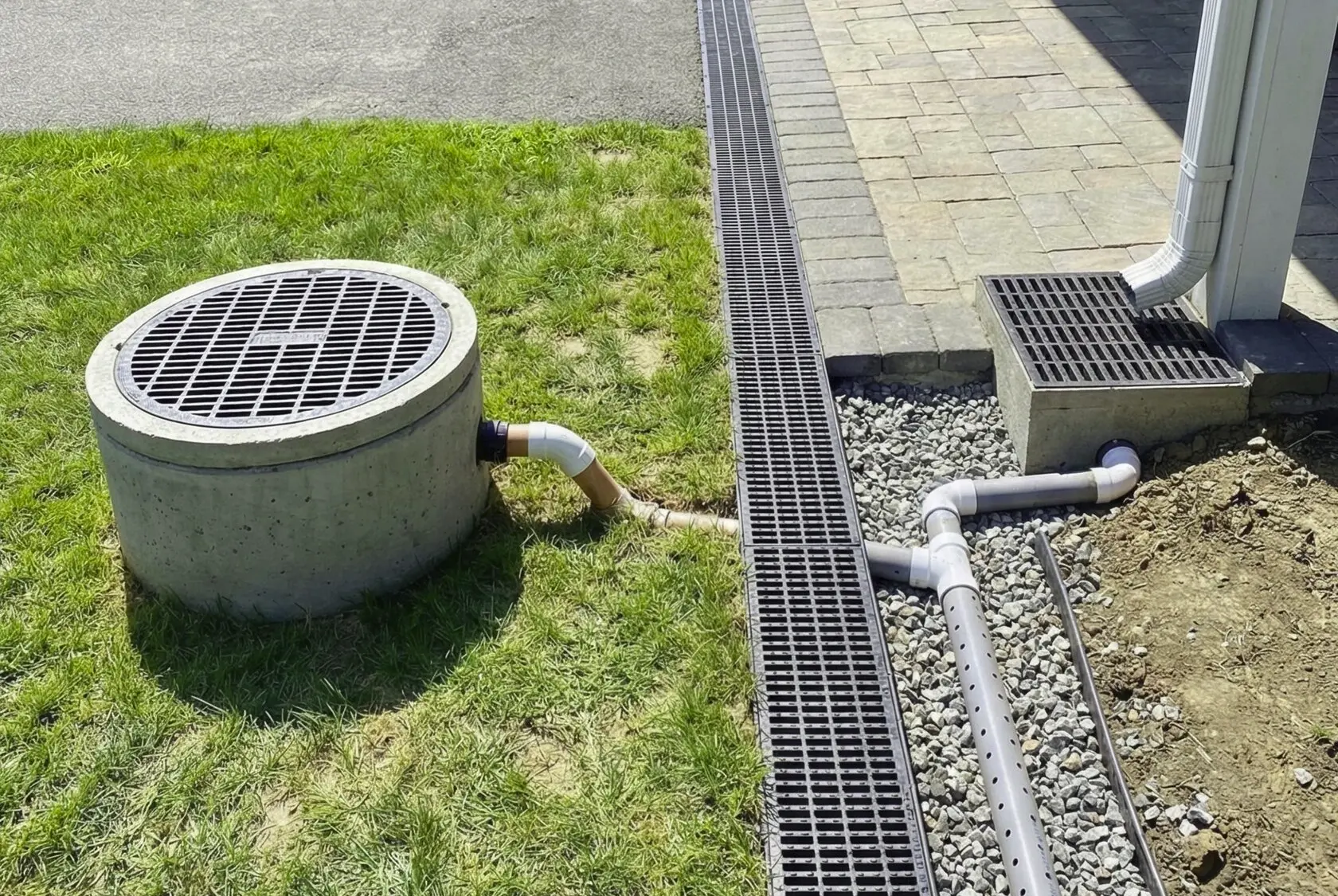

Поверхневий дренаж (зливовий)

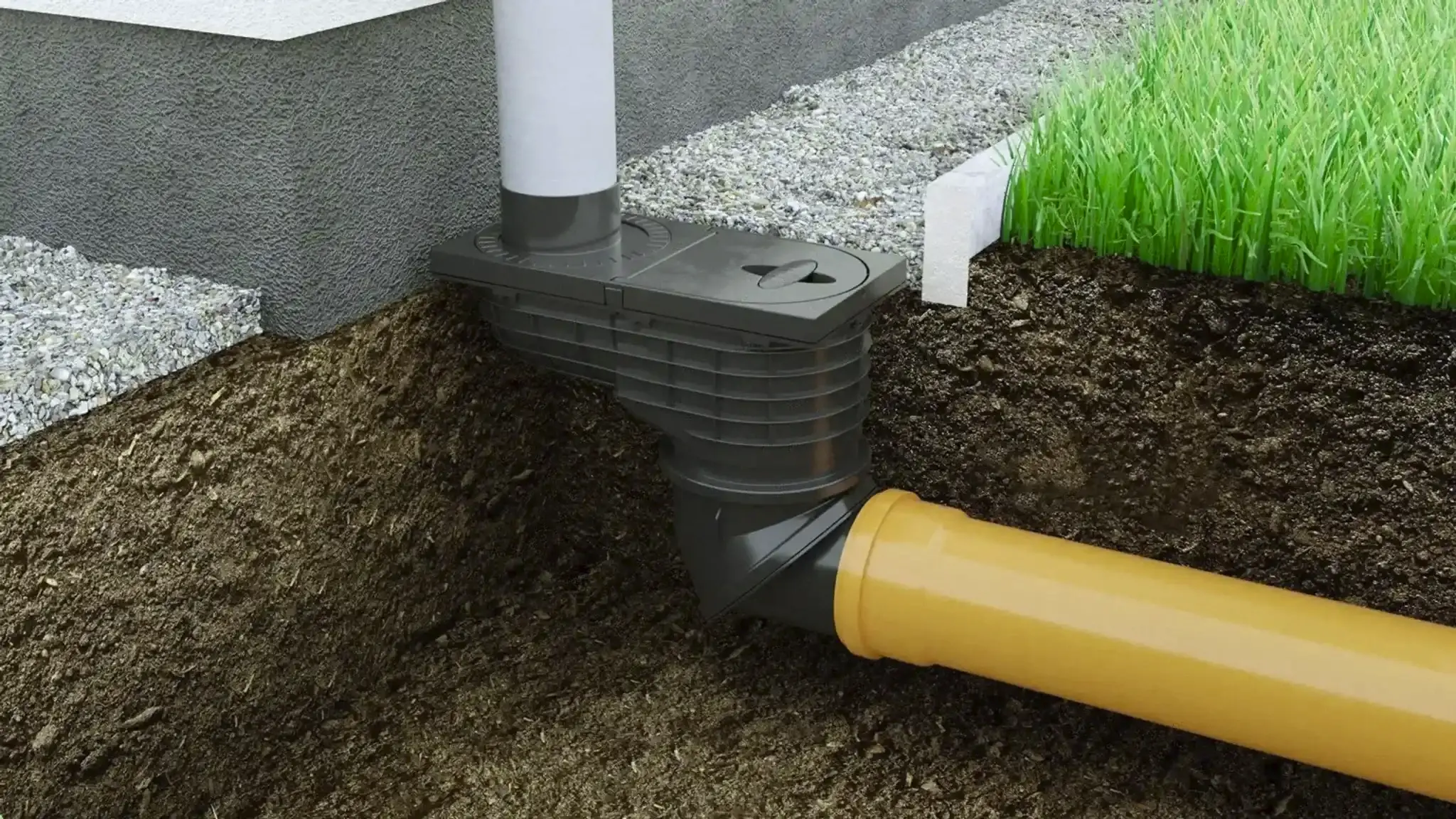

Лінійні лотки укладають вздовж доріжок, заїздів і по периметру відмостки. Точкові приймачі встановлюють під водостічними трубами. Відкриті канави копають по межах ділянки або вздовж схилів. Система працює за рахунок рельєфу і ухилів – вода тече самопливом до колектора або кювету.

Переваги: швидкий монтаж, простота обслуговування.
Недоліки: потребує регулярного очищення від листя і сміття, не вирішує проблему високого рівня ґрунтових вод.
Коли застосовувати: щільні ґрунти (суглинки, глини), завдання – відвід зливового стоку і талих вод.

Глибинний дренаж (траншейний, закритий)

Перфоровані труби укладають у траншеї на проєктній глибині (зазвичай нижче підошви фундаменту і глибини промерзання). Труба обгорнута геотекстилем і засипана щебенем – фільтрувальним шаром, який пропускає воду, але затримує мул. Вода з ґрунту просочується через перфорацію, тече за ухилом і відводиться в колодязь.

Переваги: знижує рівень ґрунтових вод, захищає фундамент і підвал, працює цілорічно.
Недоліки: потребує точного розрахунку ухилу і глибини.
Коли застосовувати: високий рівень ґрунтових вод, важкі ґрунти, заболочення ділянки, необхідність захисту конструкцій.

Підготовчий етап: проєктування, розрахунки і матеріали

Схема і розрахунки: ухил і глибина

Ухил труб: рекомендується мінімум 0,5% (5 мм на метр) до точки скидання. На рівних ділянках допустимі значення 0,3–0,4%, але краще передбачити запас 0,5–1% для компенсації нерівностей і зниження ризику застою. У спеціалізованих посібниках вказані мінімальні ухили для різних типів ґрунтів, однак точні параметри слід визначати з урахуванням умов ділянки і регіональних норм.

Глибина: труба має розташовуватися нижче підошви фундаменту і глибини промерзання ґрунту. Для регіонів із холодним кліматом глибина промерзання варіюється, і її слід враховувати при проєктуванні. Глибина укладання також залежить від можливості організації точки скидання – іноді вона обмежена рельєфом.

Крок ліній: відстань між паралельними дренами залежить від водопроникності ґрунту. Для піщаних ґрунтів – більша відстань, для глинистих – менша. Навколо будинку прокладають кільцевий контур на певній відстані від фундаменту. На ділянках зі складним рельєфом дрени розташовують по низинах і вздовж схилів.

Повороти і вузли: на кожному повороті, розгалуженні і перепаді ухилу встановлюють ревізійні (оглядові) колодязі для промивки і діагностики. Глухі кути неприпустимі, оскільки в них накопичується мул.

Скидання дренажних вод: скидання в дощову каналізацію можливе лише за наявності пропускної здатності мережі, відсутності підпору і після погодження з експлуатуючою організацією. Самовільний скидання на сусідню ділянку або в загальний кювет заборонено.

Необхідні матеріали та інструменти

Дренажні труби: перфоровані, діаметром близько 100–110 мм, з готовим геотекстильним фільтром або без нього (тоді фільтр укладається окремо). Матеріал – поліетилен низького тиску (ПНД), гофровані або гладкі.

Геотекстиль: нетканий матеріал щільністю 150–250 г/м². Для глинистих ґрунтів рекомендується більш щільний матеріал, для піщаних – менш щільний. Геотекстиль має пропускати воду, але затримувати частинки ґрунту. Тканий геотекстиль використовувати не рекомендується через гіршу фільтрацію.

Щебінь: промитий, фракції 16–32 мм або 20–40 мм. Брудний щебінь із пилом і дрібними фракціями швидко заилюється. Об’єм щебеню розраховується виходячи з розмірів траншеї і шару засипки.

Пісок: крупний або середній, без глинистих домішок, для подушки під трубу.

Колодязі: оглядові (ревізійні) на поворотах і вузлах, колекторний або поглинаючий – у нижній точці. Використовують готові пластикові колодязі відповідних розмірів.

Інструменти: лопати, тачка, будівельний рівень або лазерний нівелір, рулетка, ніж для різання геотекстилю і труб, герметичні муфти для з’єднання труб, трамбівка або віброплита для ущільнення піску.

Як зробити дренаж на ділянці власноруч: покрокова інструкція

Покроковий алгоритм

Крок 1. Розмітка і трасування

Нанесіть схему на план ділянки: позначте межі території, основні будівлі, відмітки рельєфу (перепади висот). Визначте найнижчу точку – туди піде колектор або дренажний колодязь. Від неї прокладіть осі дрен до інших зон із постійним ухилом. Розмітьте траси кілочками і шнуром, перевірте напрямок стоку.

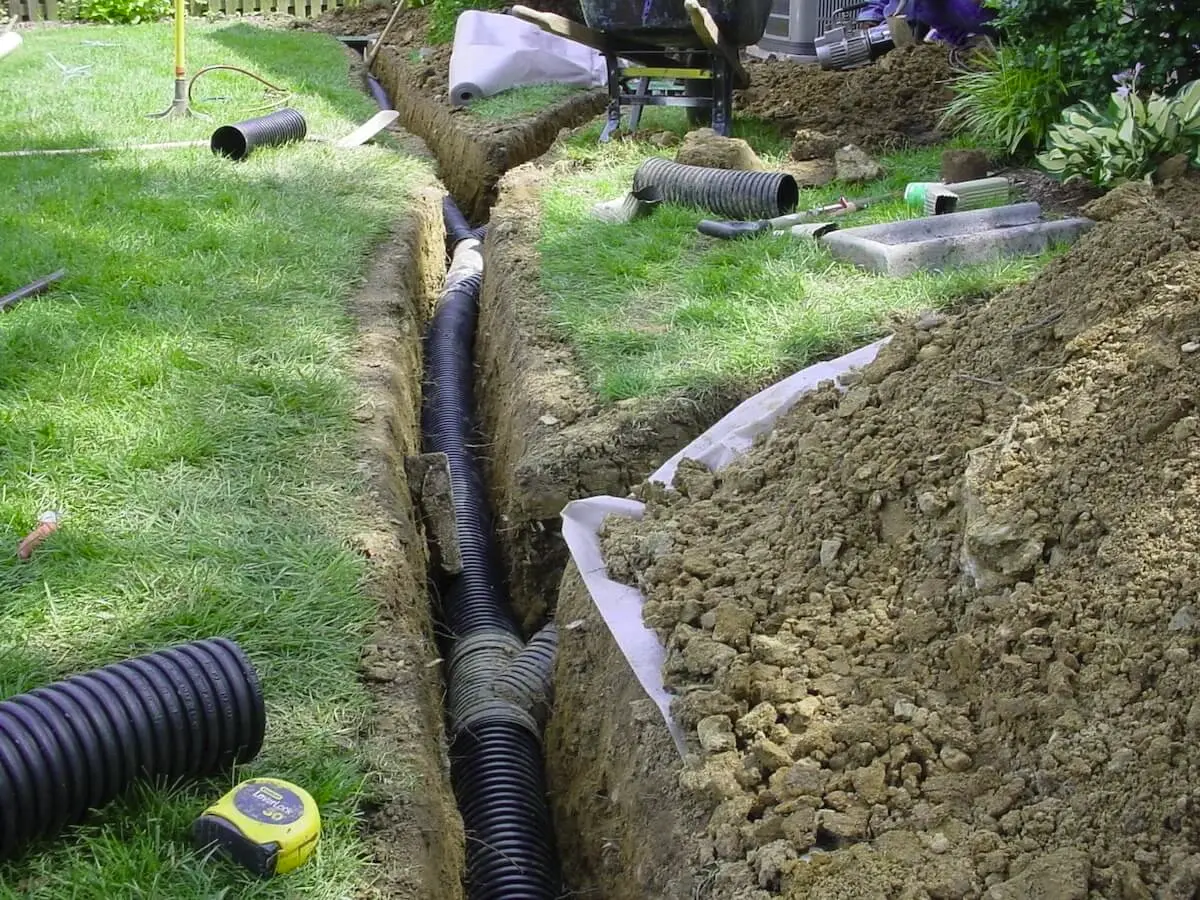

Крок 2. Копання траншей

Копайте траншеї за розміткою шириною 30–40 см. Підтримуйте ухил 0,5–1% (5–10 мм на кожен метр) у бік точки скидання. Перевіряйте ухил правилом з рівнем або лазерним нівеліром кожні 2–3 метри. Дно має бути рівним, без м’яких або заилених ділянок – за потреби видаліть пухкий шар і підсипте щільний ґрунт.

Крок 3. Подушка і ухил

На дно траншеї покладіть пісок шаром 5–10 см. Розрівняйте його правилом або рейкою, сформуйте заданий ухил. Ущільніть пісок трамбівкою або легкою віброплитою – це основа для дрени і щебеню. Піщана подушка вирівнює дно, запобігає просіданню труби і полегшує контроль ухилу.

Крок 4. Геотекстиль

Розгорніть полотно геотекстилю по всій довжині траншеї з випуском по бортах 25–30 см. Матеріал має повністю закривати дно і стінки. Геотекстиль – фільтр, який пропускає воду, але затримує частинки ґрунту і не дає щебеню заилитися. Для суглинків і глин обирайте щільність 150–200 г/м², для пісків і супісків достатньо 120–150 г/м².

За даними університетів США, геотекстиль у дренажі укладають як обгортковий фільтр для всієї траншеї, а не як прошарок між шарами – це виключає бар’єрний ефект і зберігає фільтрацію.

Крок 5. Щебінь і труба

Насипте на геотекстиль шар щебеню 10–15 см. Використовуйте промитий щебінь фракції 16–32 мм (або 20–40 мм) – крупніший тримає форму дрени, дрібніший швидше заилюється. Розрівняйте щебінь, перевірте ухил. Укладіть перфоровану трубу отворами вниз або в сторони (залежить від конструкції і рекомендацій виробника). З’єднуйте сегменти герметичними муфтами, уникайте щілин – у них потрапить ґрунт.

Контролюйте ухил по всій довжині труби. Якщо є ділянка з нульовим або зворотним ухилом, вода застоюється, мул осідає, прохідність падає.

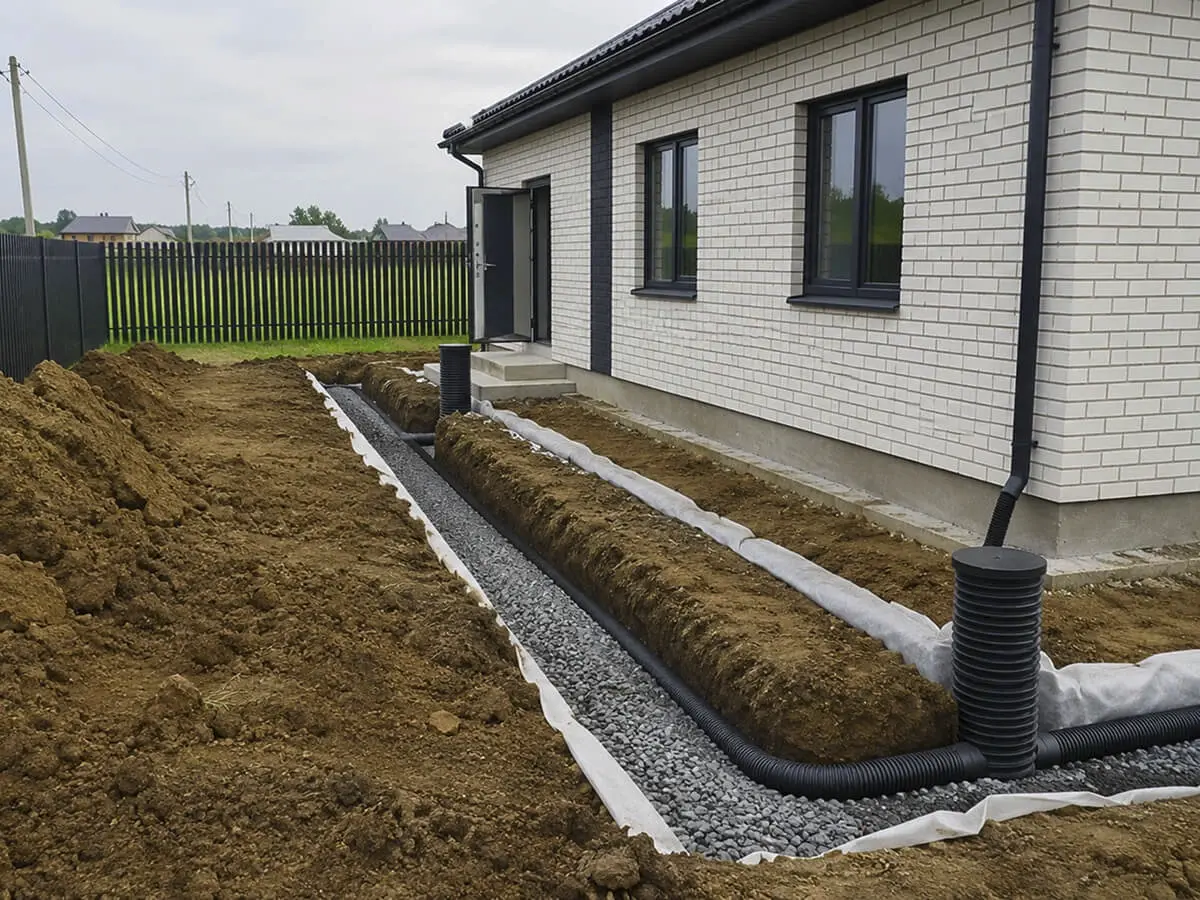

Крок 6. Засипка і закриття геотекстилю

Засипте трубу щебенем на 20–30 см вище її верху. Загорніть вільні краї геотекстилю «конвертом» поверх щебеню внахлест 15–20 см. Зверху додайте шар піску 5–10 см – він запобігає продавлюванню геотекстилю ґрунтом і рівномірно розподіляє навантаження.

Крок 7. Фінальна засипка

Засипте траншею викопаною землею або родючим шаром. Ущільнюйте засипку послідовно через кожні 20–30 см, щоб уникнути просідань. На поворотах, перепадах ухилу і в точках об’єднання ліній встановіть ревізійні (оглядові) колодязі – через них промивають систему і перевіряють прохідність.

Пристрій дренажного колодязя

Колекторний колодязь розміщують у найнижчій точці ділянки. До нього сходяться всі дренажні магістралі. Три основні типи:

Оглядовий – для обслуговування і ревізії, з дном і переливом у наступну ділянку або в кювет.
Поглинаючий – без дна, вода вбирається в ґрунт, працює лише на піщаних і супіщаних основах з доброю фільтрацією.
Накопичувальний з насосом – з герметичним дном і відкачкою в зливову каналізацію або кювет, застосовується, коли самопливний скидання неможливий.

Скидання дренажних вод у зливову каналізацію допускається лише при достатній пропускній здатності мережі, відсутності підпору і після погодження з експлуатуючою організацією. Самовільний скидання в загальну зливову каналізацію або на сусідню ділянку заборонено.

Для влаштування колодязя використовують готові пластикові колодязі діаметром 315–400 мм (для оглядових) і 400–600 мм (для магістральних вузлів) або збірні залізобетонні кільця. На дно укладають щебінь або бетонну плиту (для герметичного варіанту), труби підводять через ущільнені вводи, встановлюють кришку.

Дренаж на складних ґрунтах: торфовища, глей, пливуни

Глинисті і суглинисті ґрунти

Низька проникність створює застій води: вона не йде в ґрунт, накопичується на поверхні, призводить до заболочування і загибелі рослин. Щільність і вага глини ускладнюють копання траншей і вимагають точного контролю ухилу. При плануванні проїзду техніки траншеї прокладають осторонь від колії, щоб уникнути обвалення стінок.

Рекомендації: зменшіть крок між дренами до 4–6 м, використовуйте геотекстиль щільністю 200–250 г/м², промитий щебінь 20–40 мм і ухил не менше 0,5%. Перед засипкою ущільніть дно траншеї піском, щоб уникнути просідань.

Торфовища

Ґрунтові води близько до поверхні, корені гниють, рослини гинуть. Повне осушення торфовищ може знизити рівень ґрунтових вод на 1,5–2 м, але потребує комплексного підходу: перехоплювальні дрени по межах, поперечні траншеї для відведення води і поглинаючий або накопичувальний колодязь.

Рекомендації по зонах:

• Розділіть ділянку на зони за рельєфом.
• Прокладіть перехоплювальну дрену по верхній межі ділянки з постійним ухилом 0,5–1%, ревізії через 20–25 м і в вузлах.
• Копайте поперечні траншеї в місцях збору води.
• Основний резервуар – колодязь або штучний ставок.
• Поглинаючі колодязі допустимі лише на пісках і супісках, на глинах і торфах використовуйте накопичувальний колодязь з насосом і погодженим скиданням.

Обов’язково: дві канави по межах ділянки і поперечні ями для відведення води. Частину ґрунту з траншей відкидайте на краї, формуючи гряди для городу.

При вирощуванні рослин на торфовищах готуйтеся до рясного поливу в спеку – торф не утримує вологу. Створюйте настили і підняті гряди. Для дерев формуйте горбики висотою 30–50 см.

Корисний прийом: висаджуйте вологолюбні рослини (береза, верба) – корені активно вбирають воду в радіусі до 30 м.

Пливуни і нестійкі ґрунти

При копанні траншей стінки обвалюються, дно розмивається. Укріплюйте борти щитами або дошками, пришвидшуйте монтаж, щоб не залишати траншеї відкритими надовго. Укладайте геотекстиль із великим нахлестом (40–50 см), використовуйте більш потужний дренажний шар щебеню (до 40 см вище труби).

5 поширених помилок при монтажі дренажу, яких слід уникати

1. Нульовий або зворотний ухил
Вода має рухатися самопливом. Якщо ділянка труби лежить горизонтально або йде в зворотному напрямку, вода застоюється, мул осідає, прохідність падає. Через 1–2 роки система перестає працювати. Контролюйте ухил на кожному метрі – правилом з рівнем або лазерним нівеліром.

2. Відсутність геотекстилю або неправильна щільність
Геотекстиль – фільтр. Без нього частинки ґрунту проникають у щебінь і забивають пори. Труба заилюється за пару сезонів. Якщо щільність занадто низька (менше 120 г/м²), матеріал рветься і пропускає ґрунт. Якщо занадто висока (понад 300 г/м²), фільтрація сповільнюється. Для суглинків беріть 200–250 г/м², для супісків – 150–200 г/м².

3. Неправильна фракція або брудний щебінь
Дрібний щебінь (5–10 мм) швидко заилюється, крупний (понад 40 мм) гірше фільтрує. Оптимум – 16–32 мм (або 20–40 мм). Брудний щебінь із пилом і піском забиває систему ще на етапі засипки. Промивайте щебінь перед укладанням або купуйте вже промитий.

4. Відсутність оглядових колодязів на поворотах
Без колодязів неможливо промити систему і перевірити прохідність. На кожному повороті, розгалуженні і перепаді ухилу ставте ревізійний колодязь. Це додасть до кошторису, але заощадить час на ремонті.

5. Скидання без урахування норм
Самовільний скидання в загальну канаву або на сусідню ділянку – порушення. Скидання дренажних вод у зливову каналізацію або кювет має бути погоджене з експлуатуючою організацією. Якщо пропускна здатність недостатня або є ризик підпору, скидання заборонено. Узгодьте точку скидання заздалегідь, інакше ризикуєте отримати штраф або вимогу демонтувати систему.

Розвінчання міфів: що не працює на практиці

Міф 1: «Дренаж потрібен на кожній ділянці без винятків»
Реальність: На піщаних і добре дренованих ґрунтах із низьким рівнем ґрунтових вод природна фільтрація часто справляється сама. Перевірте рівень води в шурфі глибиною 1,5 м навесні – якщо води немає, дренаж може не знадобитися.

Міф 2: «Глибина укладання 50–100 см завжди достатня»
Реальність: Глибина укладання залежить від глибини промерзання і підошви фундаменту. Для регіонів із холодним кліматом це може бути 0,8–1,2 м. Якщо фундамент закладений глибше, дренаж має розташовуватися нижче, але точні параметри залежать від умов об’єкта і потребують проєктного підтвердження.

Міф 3: «Якісна система служить 50 років без проблем»
Реальність: Термін служби залежить від матеріалів, дотримання технології монтажу, типу ґрунту і регулярного обслуговування. Без геотекстилю або промивки система може вийти з ладу через кілька років.

Міф 4: «Можна чекати зливи, щоб перевірити ухил»
Реальність: Професійний монтаж вимагає контролю ухилу лазерним нівеліром або правилом з рівнем на кожному етапі. Чекати дощу – означає ризикувати переробкою після засипки.

Міф 5: «Висота горбиків для дерев на торфовищах – 30–50 метрів»
Реальність: Це 30–50 сантиметрів. Помилка в одиницях виміру призвела до поширення абсурдного міфу.

Ключові правила організації дренажу на ділянці

Дренаж – замкнена система відведення, де кожен елемент виконує свою функцію. Вода має рухатися самопливом від точок збору до колектора, ґрунт навколо труб не має заилюватися, територія – не розмиватися. Основні правила:

1. Продумана схема.
Нанесіть на план рельєф, відмітки висот, зони переувлажнення, будинок і точку скидання. Прокладіть дрени так, щоб вода йшла до колектора найкоротшим шляхом, без застійних ділянок. На поворотах і вузлах ставте оглядові колодязі.

2. Контроль ухилу і герметичності.
Ухил 0,5–1% – обов’язкова умова. Перевіряйте кожні 2–3 метри. З’єднання труб мають бути герметичними – використовуйте муфти з ущільнювачами, уникайте щілин.

3. Фільтр і обслуговування.
Геотекстиль і щебінь – двошаровий фільтр. Геотекстиль пропускає воду, затримує мул, щебінь створює дренажний об’єм. Без них система заб’ється за кілька років. Регулярно промивайте дрени через ревізійні колодязі – це продовжує термін служби і зберігає ефективність.

Закріплюйте траншеї, ущільнюйте землю послідовно, не засипайте дрени одразу до верху – спочатку перевірте систему при першому дощі.

Обслуговування і типові несправності

Регламент обслуговування:

• Весняний огляд колодязів: перевірити рівень води, чистоту стінок, відсутність сміття.
• Промивка за потребою (орієнтовно раз на 2–3 роки при правильному монтажі).
• Контроль тиску і дебіту при промивці: якщо вода не йде під напором, шукайте засмічення або пошкодження.
