Як зробити водостік для даху власноруч: повне керівництво

Водостічна система захищає фундамент, стіни та відмостку навколо будинку від руйнування вологою. Без неї дощова вода стікає під звис даху, розмиває ґрунт і може проникати у підвальні приміщення. Правильно спроектована система відводить воду на безпечну відстань — не менше 1,5 метра від цоколя — що сприяє подовженню терміну служби будівлі.

У цьому керівництві наведені практичні кроки: розрахунок, розмітка ухилу, підбір комплектуючих і монтаж без використання спецобладнання. Вказані критичні параметри (переріз, ухил, крок кріплення) і відзначені типові помилки, які можуть призвести до переливів і пошкоджень жолобів у зимовий період.

Якщо матеріали вже закуплені — переходьте до інструкції з монтажу. Якщо обираєте рішення — почніть із порівняння матеріалів і розрахунку системи.

З чого можна зробити водостічну систему: огляд матеріалів

Для самостійного виготовлення водостоку найчастіше використовують три матеріали: каналізаційні ПВХ-труби, оцинковану сталь з полімерним покриттям і пластикові пляшки (як тимчасове рішення). Вибір залежить від передбачуваного терміну служби та складності обробки.

ПВХ-труби легко пиляти і з’єднувати за допомогою клею або гумових ущільнювачів. Діаметр 110–160 мм підходить для дахів площею до 100 м². Недоліки — можлива крихкість при низьких температурах без морозостійких добавок і вицвітання без УФ-стабілізаторів. Середній термін служби — близько 8–12 років, але залежить від умов експлуатації та якості матеріалу.

Оцинкована сталь служить довше — 15–30 років, витримує снігові навантаження. Для роботи з нею потрібен листогиб або киянка з шаблоном. Важливо обробляти зрізи антикорозійною ґрунтовкою, щоб знизити ризик корозії в місцях пошкодження покриття.

Пластикові пляшки підходять лише для тимчасових або сезонних конструкцій: їх легко зібрати, але вони швидко деформуються і починають протікати, тому не рекомендуються для тривалого використання.

Водостік із каналізаційних (ПВХ) труб

Каналізаційну трубу діаметром 110–160 мм розпускають уздовж за допомогою болгарки або ножівки по металу, отримуючи жолоб шириною 10–15 см. Секції з’єднують гумовими ущільнювачами або клеєм для ПВХ. Фітинги (тройники, відводи) підбирають із тієї ж серії труб — вони доступні у будівельних магазинах.

Переваги: не іржавіє, легко різати і клеїти, готові з’єднувачі. Недоліки: можлива крихкість при низьких температурах без морозостійких добавок, вицвітання без УФ-стабілізаторів. Для регіонів із суворими зимами рекомендується обирати морозостійкі труби та враховувати рекомендації виробника.

Водостік із оцинковки

Лист оцинкованої сталі товщиною 0,5–0,7 мм гнуть на шаблоні або киянкою по дерев’яній формі. Ширина заготовки — 30–40 см, після гнуття виходить жолоб із бортами 8–12 см. Секції з’єднують унахльост (2–3 см) із заклепками та герметиком або роблять фальцевий замок.

Переваги: витримує снігові навантаження, жорстка конструкція, тривалий термін служби. Недоліки: потрібна гнуття, обов’язкова обробка зрізів антикорозійною ґрунтовкою для захисту від корозії. Під час роботи з металом слід використовувати засоби індивідуального захисту.

Кронштейни роблять із тієї ж оцинковки або смуги 25×2 мм. Товщина кронштейна має бути щонайменше в 2 рази більшою за товщину жолоба.

Розрахунок і необхідні елементи водостічної системи

Розрахунок системи починається з визначення площі водозбору: підсумуйте проекції всіх скатів даху. Для дахів площею до 70 м² достатньо жолоба 100 мм і труби 75 мм. Площа 70–94 м² потребує жолоба 125 мм і труби 90 мм. Для дахів 95–133 м² використовують жолоб 150 мм і трубу 100 мм. Для площ понад 133 м² застосовують жолоб 150 мм і трубу 100 мм із збільшеною кількістю воронок.

Ухил жолоба має забезпечувати ефективний стік води. Рекомендується витримувати ухил 2–3 мм на метр (0,2–0,3%) у бік воронки. Для пластикових систем допускається мінімальний ухил близько 1,6 мм/м, для металевих — не менше 2 мм/м. На фасаді довжиною 10 метрів перепад між крайніми точками становитиме 2–3 см. Якщо довжина жолоба перевищує 12 метрів, рекомендується використовувати двосхилу укладку: два жолоби з ухилом до центральної воронки або до двох воронок по краях.

Відстань між кронштейнами залежить від матеріалу: для ПВХ — 400–500 мм, для металу — 500–700 мм. Біля кутів і воронок крок зменшується до 150–200 мм. Ці параметри зумовлені жорсткістю матеріалів і рекомендаціями виробників.

Точку зливу обирають з урахуванням можливості підключення до дощової каналізації. Якщо її немає, воду відводять від цоколя через наземний жолоб до безпечної точки скидання. Якщо після дощів на території застоюється вода, додатково передбачають поверхневий дренаж на ділянці.

Основні комплектуючі системи:

• Жолоб (довжина по периметру фасаду)
• Воронки (1 на 10–15 метрів жолоба, залежно від інтенсивності опадів)
• Заглушки (по 1 на кожен торець)
• З’єднувальні муфти з компенсатором (1 на 2–3 метри для ПВХ)
• Вертикальні труби (висота від воронки до зливу)
• Коліна 67° або 87° (для обходу звису)
• Зливне коліно з відводом
• Кронштейни для жолоба (залежно від матеріалу)
• Хомути для труб (кожні 1,5–2,0 м)

Термо зазори важливі для ПВХ: залишайте 5–7 мм у муфті на кожні 3 метри жолоба, щоб компенсувати температурне розширення. Для металевих систем компенсація не потрібна при довжині секції до 10 метрів.

Снігозатримувачі рекомендують для запобігання сходу лавини снігу, яка може пошкодити водостік. Встановлюйте трубчасті або решітчасті утримувачі вздовж звису даху.

Приклад розрахунку: двосхилий дах 10×6 м

Вихідні дані:

• Площа покрівлі: 60 м² (два скати по 30 м²)
• Довжина фасаду: 10 м
• Висота від карниза до відмостки: 3 м
• Звис покрівлі: 0,5 м

Розрахунок:

1. Переріз системи: площа 60 м² → жолоб 100 мм, труба 75 мм
2. Ухил: 10 м × 2,5 мм/м = 25 мм (перепад від краю до воронки)
3. Воронки: 1 шт. (на 10 м жолоба)
4. Жолоби: 10 м / 3 м секція = 4 секції (округлюємо вгору)
5. Кронштейни: 20 шт. + 2 біля воронки + по 1 біля кожної заглушки = 24 шт.
6. Муфти з компенсатором: 3 шт. (між секціями жолоба)
7. Заглушки: 2 шт. (по торцях)
8. Труби: висота 3 м + два коліна по 0,3 м + відрізок між колінами 0,4 м = 1 труба 3 м + обрізки
9. Коліна: 3 шт. (два для обходу звису, одне зливне)
10. Хомути: 5 шт. (з урахуванням кріплення біля колін)

Приклад розрахунку: шатровий дах 16×8 м

Вихідні дані:

• Площа покрівлі: 128 м² (чотири скати)
• Периметр: 48 м
• Висота від карниза до відмостки: 3 м
• Звис покрівлі: 0,5 м
• Точки зливу: 4 (по кутах)

Розрахунок:

1. Переріз системи: площа 128 м² → жолоб 150 мм, труба 100 мм
2. Ухил: на кожній стороні до найближчої воронки, наприклад, 8 м × 2,5 мм/м = 20 мм
3. Воронки: 4 шт. (по кутах)
4. Жолоби: 48 м / 3 м = 16 секцій
5. Кронштейни: 96 шт. + по 2 біля кожної воронки (8 шт.) + по 2 біля кожного кута (8 шт.) = 112 шт.
6. Зовнішні кути: 4 шт.
7. Муфти з компенсатором: 12 шт. (між секціями, кути з’єднують без муфт)
8. Труби: 8 шт. по 3 м (по 2 труби на кожну воронку)
9. Коліна: 12 шт. (по 3 на кожну воронку)
10. Хомути: 12 шт. (по 3 на кожну воронку)

Виготовлення кріплень: кронштейни та форма для жолоба

Якщо заводських кронштейнів немає, їх можна виготовити зі сталевої смуги шириною 25–30 мм і товщиною 1,5–2 мм. Смугу згинають у лещатах або за дерев’яним шаблоном, що відповідає радіусу жолоба. На кінці формують загин-фіксатор («дзьобик»), щоб жолоб не зісковзував. Просвердлюють 2–3 отвори під кріплення.

Для металевих водостоків рекомендується використовувати оцинковану смугу або нержавіючу сталь. Краї обробляють напилком, а місця різу покривають антикорозійною ґрунтовкою. Кожен кронштейн перевіряють на міцність, наприклад, класти на нього вантаж 30–50 кг, імітуючи снігове навантаження.

Кронштейн з подовжувачем встановлюють під покрівельне покриття і кріплять до обрешітки, короткий — до фронтальної дошки. Після встановлення всіх тримачів рекомендується повторно перевірити ухил рівнем.

Монтаж водостоку власноруч: покрокова інструкція

1. Підготовка основи

Перевірте стан фронтальної дошки або кроквяних ніг. За наявності гнилі або нерівностей замініть або вирівняйте їх рейками. Обробіть антисептиком і дайте висохнути.

2. Розмітка ухилу

Позначте верхню точку жолоба (зазвичай біля заглушки) і нижню (біля воронки). Перепад має становити 2–3 мм на метр. Натягніть шнур-причалку між цими точками і перевірте ухил рівнем, переконавшись, що бульбашка зміщена в бік воронки.

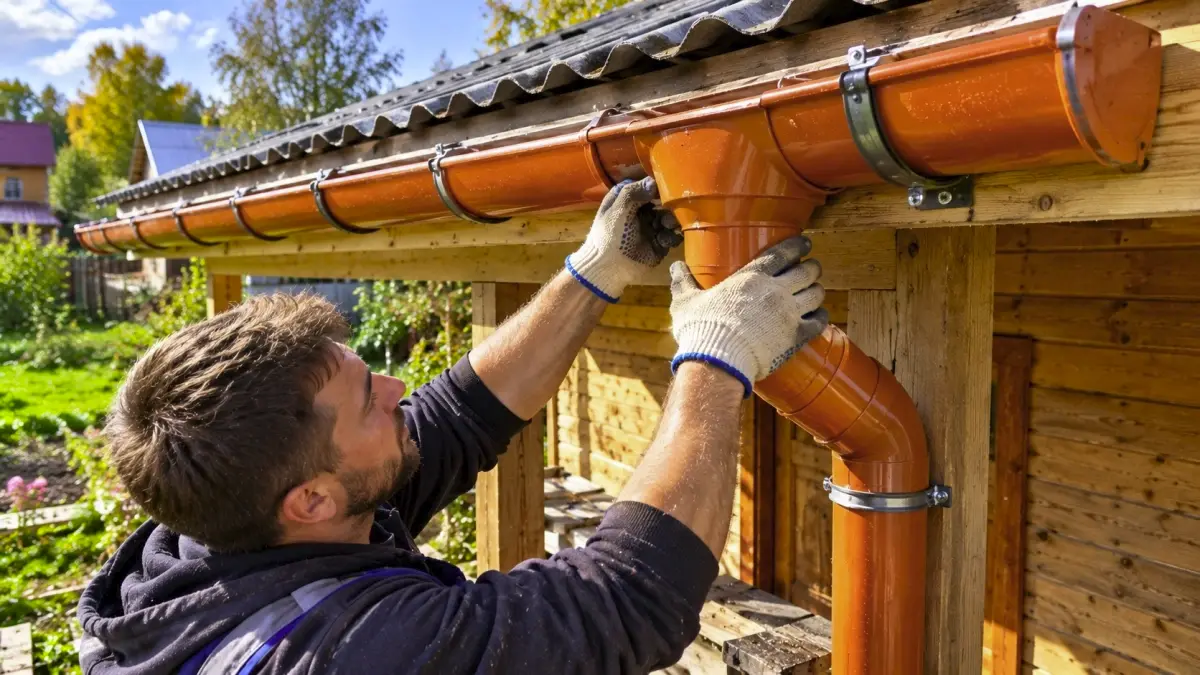

3. Встановлення кронштейнів

Закріпіть крайні кронштейни за розміткою. Протягніть шнур між ними і встановіть проміжні кронштейни: для ПВХ — кожні 400–500 мм, для металу — кожні 500–700 мм. Кріплення виконуйте саморізами 4,5×50 мм по дереву або дюбель-цвяхами 6×60 мм по бетону. Біля кутів і воронок зменшіть крок до 150–200 мм.

4. Монтаж воронки

Виріжте в жолобі отвір під воронку згідно з інструкцією виробника. Вставте воронку, защіпніть або закріпіть заклепками. Промажте стики силіконовим герметиком.

5. Збірка жолоба

Укладіть першу секцію жолоба в кронштейни. З’єднайте наступну секцію через муфту, залишаючи термозазор 5–7 мм для ПВХ. Для оцинковки робіть нахльост 2–3 см із заклепками та герметиком. Краї покрівельного покриття мають звисати в жолоб приблизно на третину його ширини.

6. Кути і заглушки

Встановіть внутрішні або зовнішні кути згідно з інструкцією. Закрийте торці заглушками і промажте всі стики герметиком.

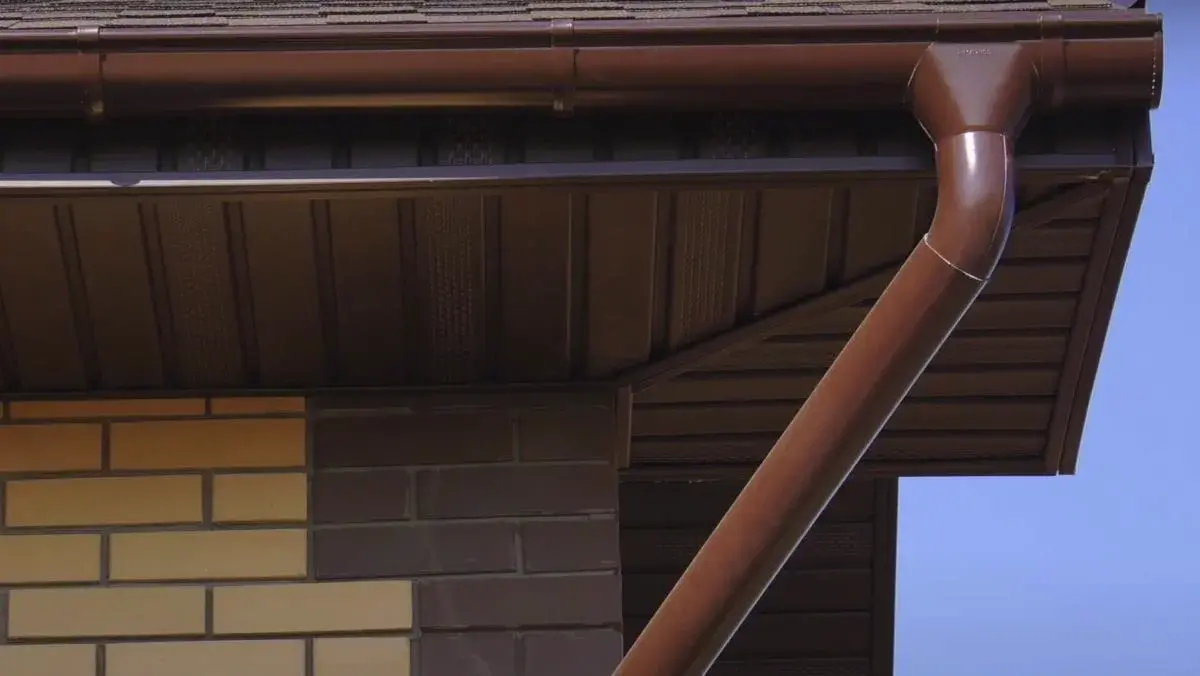

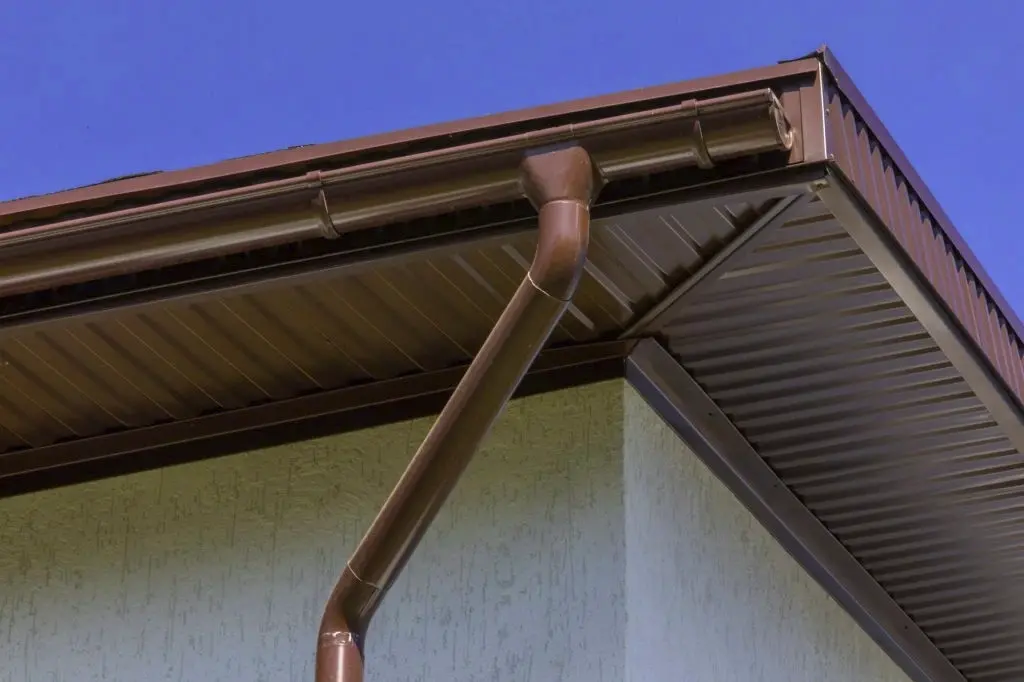

7. Монтаж труби

Від воронки опустіть короткий відрізок труби до першого коліна. Обійдіть звис двома колінами 67° або 87°. Тримайте трубу на відстані 20–25 мм від стіни. Зберіть вертикальну трубу, з’єднуючи секції муфтами.

8. Вертикальна труба

Розмітьте точки кріплення хомутів кожні 1,5–2,0 метра і біля кожного коліна. Просвердліть отвори, встановіть дюбелі і закріпіть хомути. Защіпніть трубу в хомути.

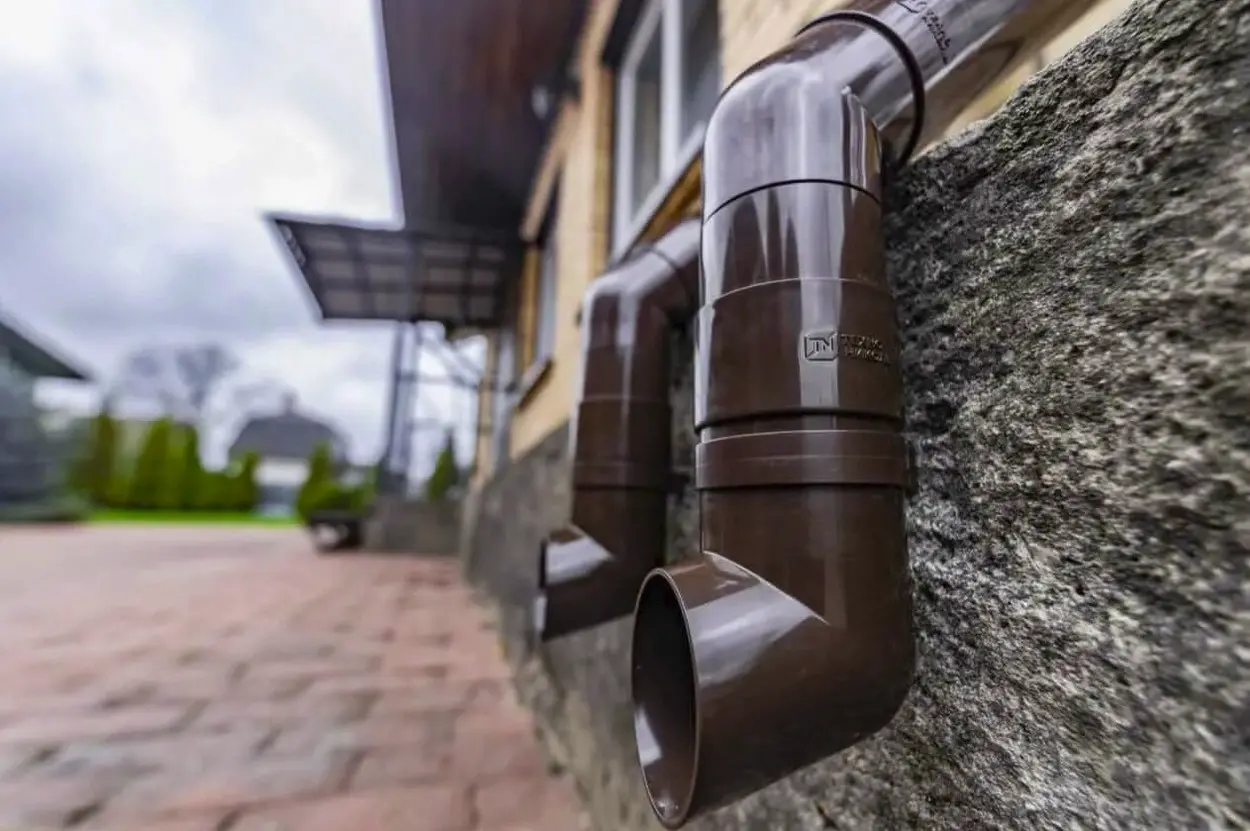

9. Низ труби

Встановіть зливне коліно на висоті приблизно 250 мм від землі або 150 мм від відмостки, щоб уникнути підтоплення основи. За можливості підключіть трубу до дощової каналізації через ревізію.

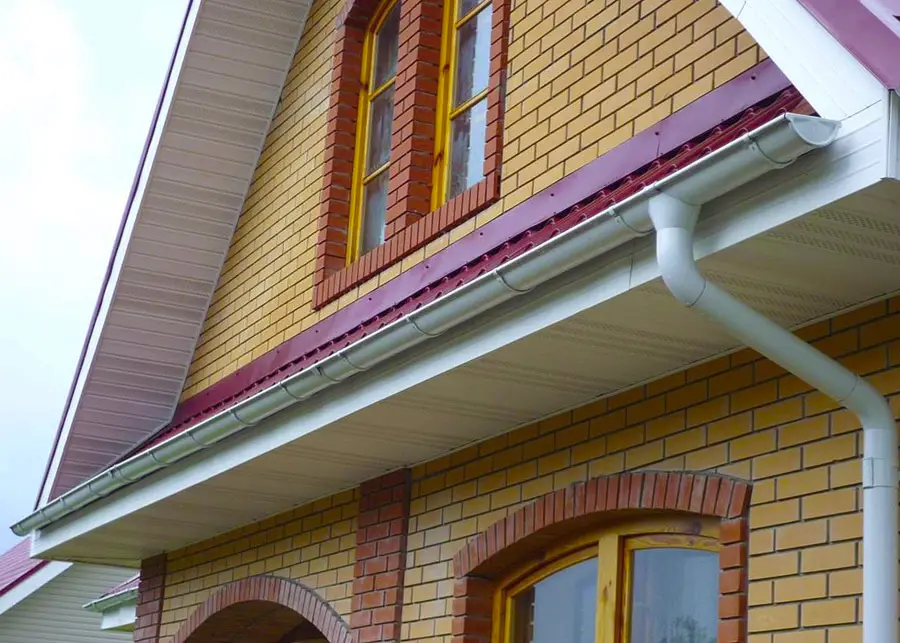

10. Герметизація і перевірка

Обробіть усі стики герметиком. Перевірте ухил рівнем. Пролийте водою зі шланга: вода має вільно стікати до воронки без застоїв. При виявленні протікань усуньте їх.

11. Термо- та віброконтроль

Для ПВХ перевірте вільний хід у муфтах — жолоб має мати можливість ковзати на 5–7 мм. Для металу уникайте жорсткої фіксації довгих ділянок, залишаючи компенсаційні зазори.

12. Завершення

Встановіть сітку або решітку в жолоб для захисту від листя. За потреби додайте снігозатримувачі на дах.

Діагностика та швидкий ремонт (30 хвилин)

Поширені помилки та як їх уникнути

Нульовий або зворотний ухил. Вода застоюється в жолобі і переливається через край біля фасаду. Рішення: витримуйте ухил 2–3 мм на метр до воронки, перевіряйте рівнем до і після монтажу.

Занадто великий крок кронштейнів. Жолоб провисає під вагою води і снігу. Рішення: для ПВХ крок 400–500 мм, для оцинковки — 500–700 мм. Біля кутів і воронок — 150–200 мм.

Відсутність компенсаторів і термозазорів. ПВХ-жолоб може рватися на стиках при нагріванні. Рішення: залишайте 5–7 мм зазору в муфті на кожні 3 метри довжини.

Злив біля фундаменту. Вода підмиває цоколь і руйнує відмостку. Рішення: підключайте до дощової каналізації або відводьте воду на 1,5–2 метри від будинку через наземний жолоб.

Змішування металів без ізоляції. Прямий контакт оцинковки і міді викликає гальванічну корозію. Рішення: ізолюйте стики гумовими або пластиковими прокладками.

Жорстке кріплення довгих ділянок. Металевий жолоб деформується при температурних розширеннях. Рішення: залишайте рухливість у муфтах і не затягуйте хомути до упору.
