Навіс над ґанком — це конструкція, призначена для захисту вхідної зони будинку від опадів, сонця та ожеледиці. Він забезпечує комфорт і безпеку при вході до будинку, подовжує термін служби оздоблювальних матеріалів і знижує ризик утворення льоду на сходах. Навіс може мати різну форму та конструкцію, адаптовану під кліматичні умови та архітектуру будівлі.
Що таке навіс над ґанком і навіщо він потрібен
Навіс над ґанком — стаціонарна конструкція, яка захищає вхідну зону від опадів, сонця та ожеледиці. На відміну від простого козирка, навіс має більший виступ — часто 1–1,5 м і більше — і може спиратися як на стіну, так і на стійки перед ґанком.
Основне завдання — подовжити термін служби оздоблення, знизити ризик обмерзання сходів і зробити вхід безпечним упродовж року.
Правильно спроектований навіс витримує сніг, відводить воду повз вхід і вписується в архітектуру фасаду. Конструкція працює на стиск і вигин, тому проєктування починається з розрахунку навантажень за сніговим районом і геометрією прольоту. Розрахунок ведуть за СП 20.13330.2016: сніг із коефіцієнтом μ під ухил, вітер — за розділом 11. Рекомендується залучати фахівців для перевірки розрахунків і відповідності нормативам.
За типом конструкції: опорні та консольні

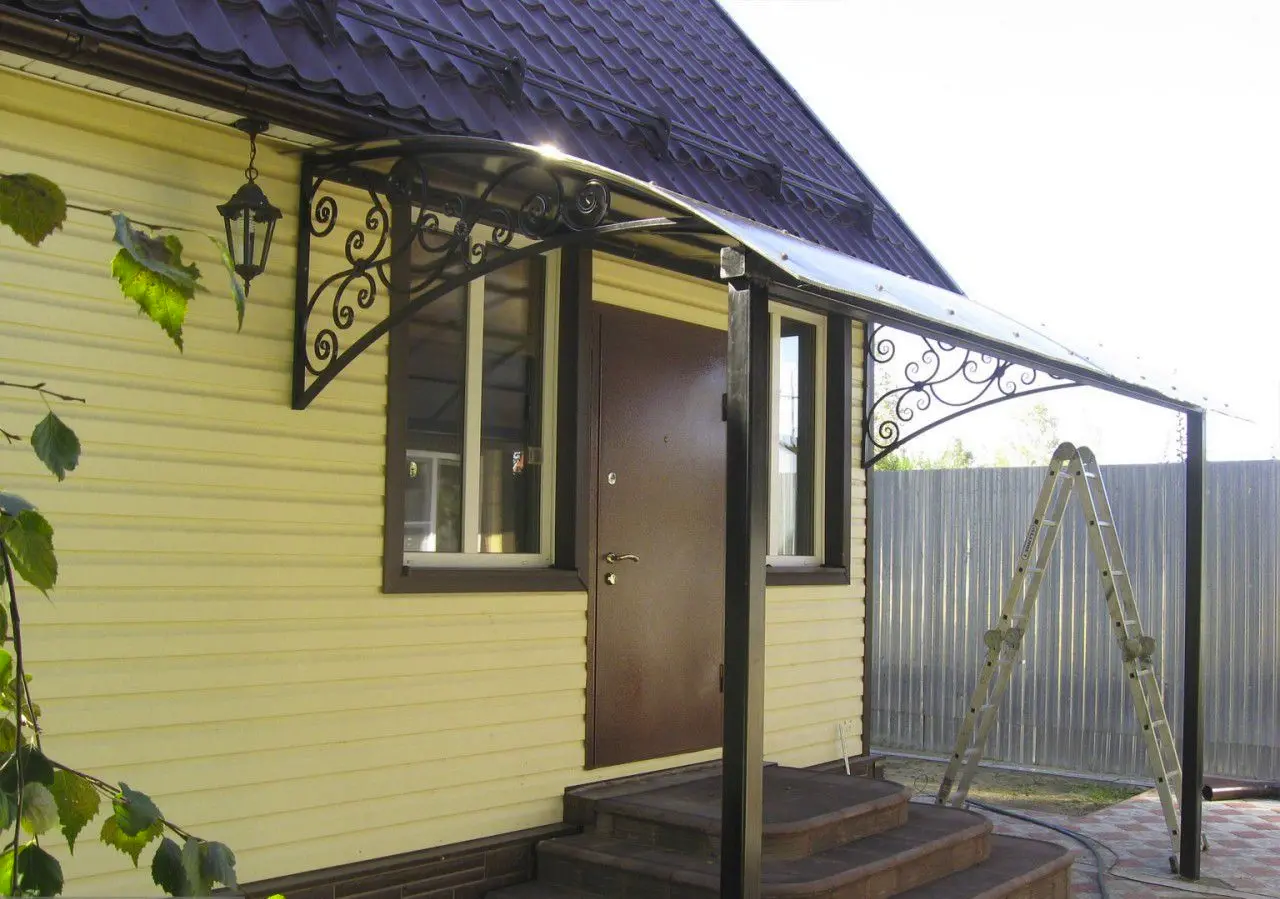

Опорні навіси тримаються на стовпах або стійках перед ґанком. Така схема дозволяє збільшити проліт до 2,5–3 метрів без ризику деформації. Стійки передають навантаження на фундамент або закладні, що робить конструкцію стійкою до снігу та вітру.
Мінус — потрібне бетонування опор або встановлення регульованих стійок, що ускладнює монтаж.

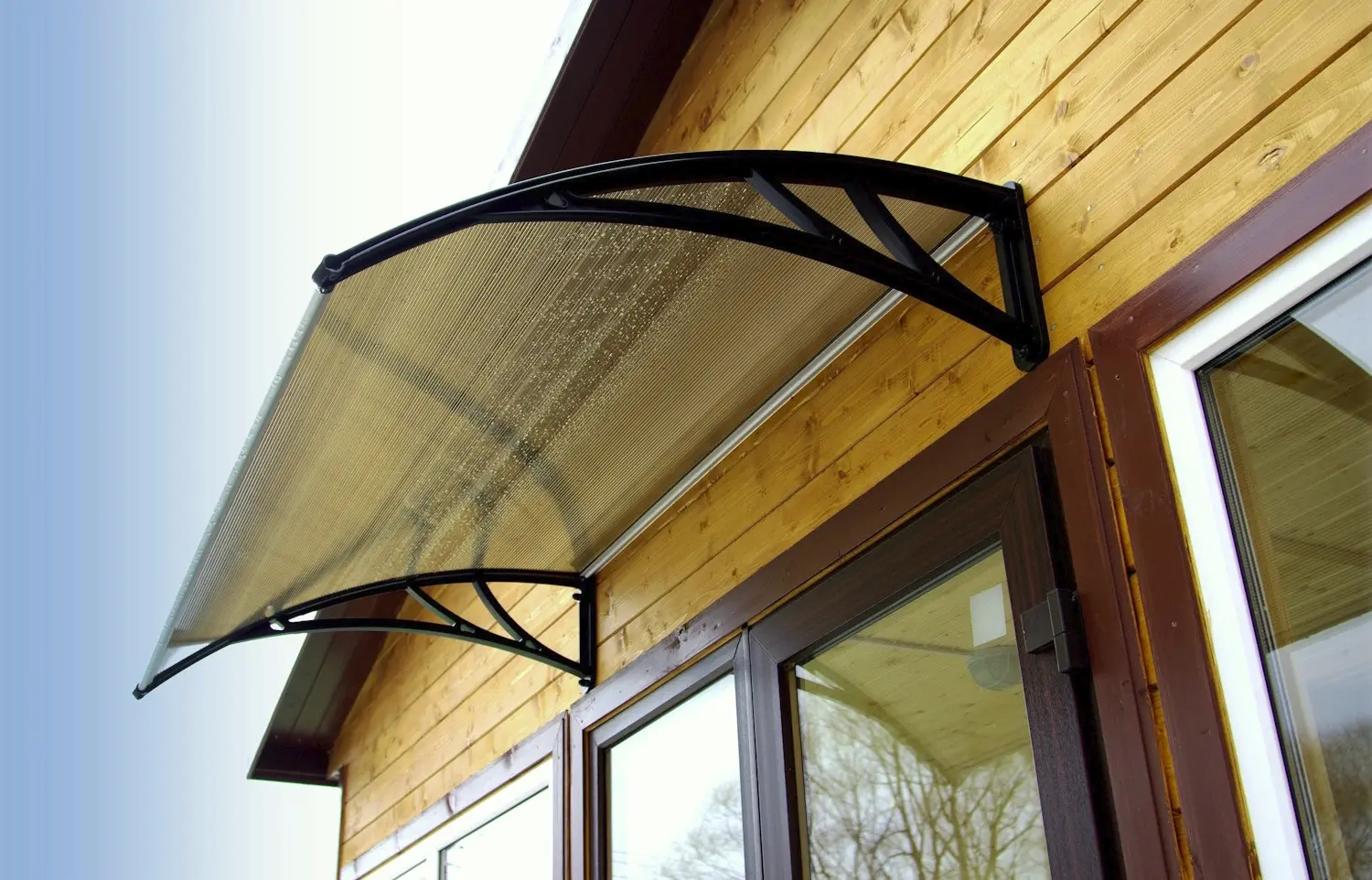

Консольні навіси кріпляться лише до стіни будівлі без передніх опор. Вони економлять місце, підходять для вузьких входів і виглядають легко. Критичний момент — надійність анкерного кріплення: для суцільної цегли достатньо розпірних анкерів (Hilti HUD-2), для газобетону потрібні хімічні системи з гільзою (Hilti HIT-HY 200, Fischer FIS V Plus).
Максимальний виступ зазвичай 0,8–1,2 метра, але кінцеве значення визначається розрахунком несучої здатності стіни та перерізами каркаса. Усі параметри кріплень і навантажень потребують перевірки фахівцем з урахуванням конкретних умов об’єкта.
Види навісів над ґанком: який обрати для приватного будинку?
Вибір типу навісу залежить від снігового навантаження регіону, ширини ґанку та способу кріплення. Для сніжних зим і широких входів підходять опорні системи з посиленим каркасом. Для вузьких входів і легких покриттів — консольні конструкції на анкерах.
За формою даху: односхилі, двосхилі, аркові
Односхилий навіс — один із найпоширеніших варіантів для ґанку. Конструкція проста: прогони покладені під кутом 12–15° до горизонту, вода і сніг сходять в один бік. Монтаж не вимагає складних вузлів, матеріаломісткість мінімальна. Підходить для профнастилу та металочерепиці.
Двосхилі навіси створюють симетричну форму і збільшують жорсткість проти бокового вітру. Коньок розташований паралельно стіні, схили відводять опади в обидва боки. Складніші в зборці через додаткові елементи і стикування зі стіною, але витримують великі навантаження.

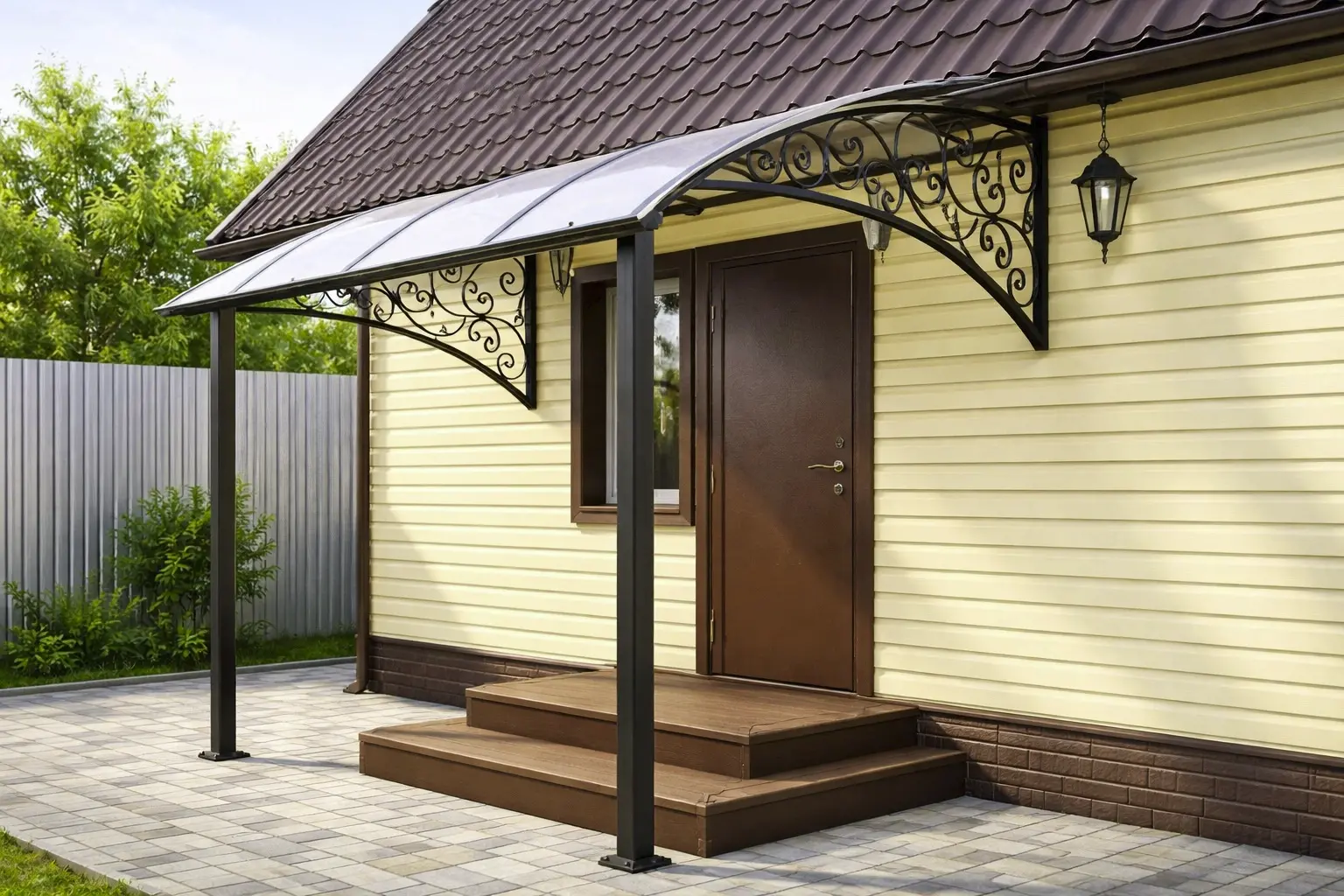

Аркові навіси роблять із гнутих ферм або профільної труби за шаблоном. Аеродинаміка краща, сніг не затримується на поверхні, а полікарбонат можна гнути без розрізання. Вимагають точної геометрії дуг і правильного кріплення листів, щоб уникнути температурних деформацій.
З чого зробити навіс: порівняння матеріалів
Вибір матеріалу визначається завданнями: каркас має витримувати розрахункове навантаження, покрівля — відводити воду і не деформуватися. Металевий каркас із профільної труби дає максимальну довговічність, дерев’яний — простіший у обробці.
Для покрівлі частіше використовують профнастил або полікарбонат. Власна вага навісу з профільних труб із полікарбонатом — 15–25 кг/м², з профнастилом — 25–40 кг/м², враховуйте її як постійне навантаження. Якщо обираєте полікарбонат, важливо правильно підібрати товщину полікарбонату для навісу з урахуванням снігових навантажень і кроку прогонів.
Порівняльна таблиця матеріалів
| Матеріал | Переваги | Недоліки | Довговічність (років) | Складність монтажу |
|---|---|---|---|---|
| Каркас — профільна труба | Жорсткість, корозійна стійкість при фарбуванні | Потребує зварювання, обов’язковий захист від іржі | 10–15 | Середня |
| Каркас — дерево | Дешевше, простіша обробка | Обов’язковий антисептичний захист, догляд | 10–15 (за умови догляду) | Середня |
| Покрівля — профнастил | Міцність, низька ціна | Шум дощу | 20–30 | Низька/середня |
| Покрівля — полікарбонат | Мала вага, світлопропускання | Менший термін служби | 10–20 | Низька |
| Покрівля — металочерепиця | Довговічність, естетика | Дорожче, потребує часту обрешітку | 25–50 | Середня/висока |

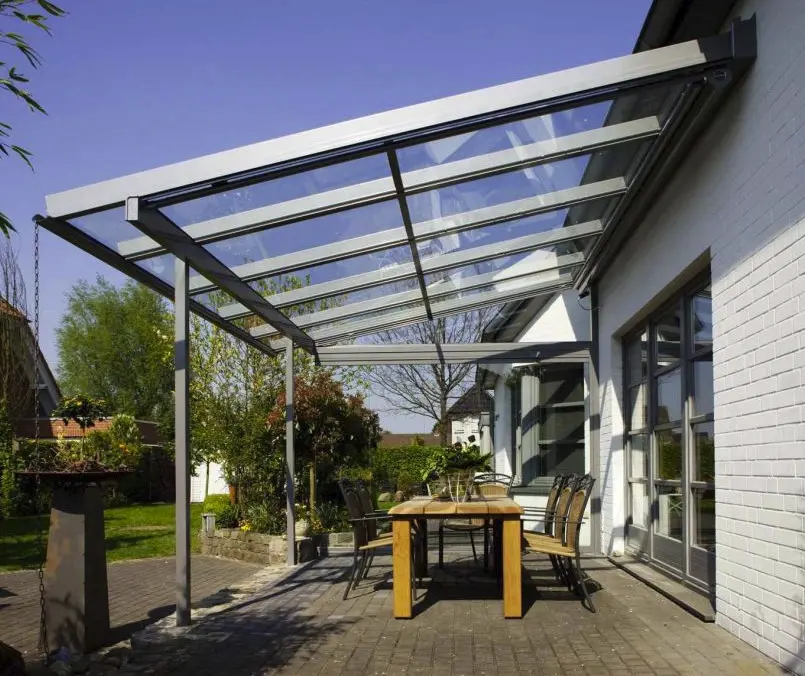

Скло (триплекс) використовують у престижних проєктах: багатошарове скло з полімерною плівкою між шарами забезпечує міцність і безпеку при руйнуванні. Потребує розрахунку маси на опорах і використання точкових тримачів (спайдерів) або профільного обрамлення. Застосовується рідко через вагу, але створює елегантний вигляд і захист від опадів без затемнення.
Висновок: для довговічності обирайте метал + профнастил, для легкості та дизайну — дерево + полікарбонат, для представницьких зон — триплекс на металевому каркасі.
Інструменти та матеріали для самостійного монтажу
- Рулетка, рівень, кутник — для точних замірів і контролю геометрії.
- Дриль із набором свердел — для кріплення і монтажу.
- Болгарка — для різання металу.
- Зварювальний апарат або набір для болтового кріплення — залежно від обраного способу зборки каркаса.
- Анкери, саморізи, герметик — для кріплення і герметизації вузлів.
- Засоби індивідуального захисту — рукавички, окуляри, респіратор.
Вибір інструментів залежить від конструкції та матеріалів. За відсутності зварювального обладнання можна використовувати болтові з’єднання, але з урахуванням зниження жорсткості конструкції.
Як зробити навіс над ґанком власноруч: покрокова інструкція
Крок 1: Проєктування та підготовка креслення
Почніть з обмірів: ширина отвору, висота дверей, глибина площадки, бажаний виступ. Мінімальний виступ — 600 мм за край верхньої сходинки, оптимальний — 800–1000 мм для захисту від косого дощу.
На основі обмірів складіть креслення: план, фасад і вузли кріплення. Позначте відстань між опорами, товщину стійок і прогонів, точки кріплення до стіни. Задайте кут нахилу: для профнастилу і металочерепиці — 12–15°, для полікарбонату — 5–10° за умови правильного водовідведення.
Розрахунок навантажень. Визначте сніговий район за СП 20.13330.2016. Для більшості областей України снігове навантаження 1,0–1,5 кПа (100–150 кг/м²), для Карпат і північних регіонів — 1,8–2,0 кПа. У III сніговому районі розрахункове навантаження 180 кг/м², навіс площею 6 м² має витримувати не менше 1080 кг при коефіцієнті запасу 1,4.
Нормативний тиск вітру за регіонами — від 17 до 85 кг/м², додавайте його до снігового і постійного навантаження. Власну вагу конструкції враховуйте окремо (15–40 кг/м² залежно від матеріалу). Усі розрахунки рекомендується перевіряти фахівцям з урахуванням конкретних умов об’єкта.

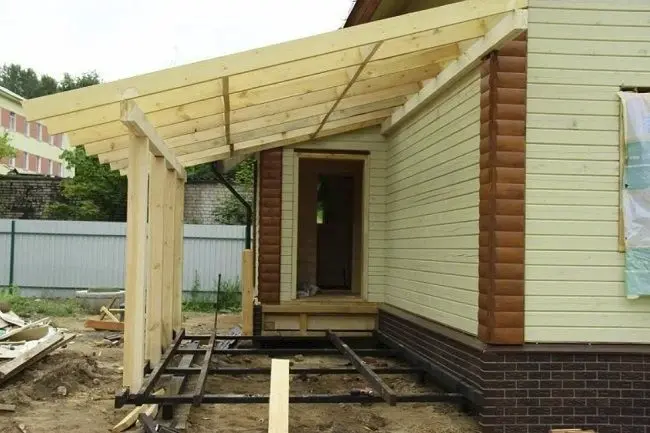

Крок 2: Збірка каркаса з профільної труби
Зберіть каркас із профільної труби: для стійок використовуйте 60×60 або 80×80 мм, для прогонів і ребер — 40×20 або 40×40 мм. Несуча здатність профнастилу С-21 товщиною 0,6 мм при кроці опор 1,8 м — приблизно 100–250 кг/м² залежно від схеми опирання.
Для надійності приймайте крок прогонів не більше 1,5 м. Встановлення опор. Якщо конструкція опорна, викопайте ями глибиною 0,8–1,0 метра під стійки з урахуванням глибини промерзання ґрунту, забетонуйте стовпи вертикально з контролем рівня. Для консольної схеми цей етап пропускається.
Зварювання або болтове з’єднання. Зваріть вузли каркаса по периметру з проваром, видаліть окалину, загрунтуйте метал антикорозійним засобом і пофарбуйте. Якщо зварювання немає, використовуйте болтові з’єднання: посилені куточки, пластини і високоякісні болти М10–М12 з шайбами.
При болтовій збірці жорсткість нижча — збільшіть переріз елементів або зменшіть прольоти. Контролюйте діагоналі прямокутника каркаса — різниця не повинна перевищувати 5 мм на 3 метри. Перевірте площину конструкції правилом або натягнутим шнуром.
Важливо: параметри перерізів, кроків і глибина встановлення опор потребують проєктного підтвердження. Під час зварювальних робіт дотримуйтеся заходів безпеки і використовуйте засоби індивідуального захисту.
Продовження інструкції: монтаж і кріплення
Крок 3: Монтаж і кріплення конструкції до стіни
Перед замовленням з’ясуйте конструкцію стіни і погодьте вузол прилягання, точні перерізи і кріплення призначають за розрахунком. Розмітьте точки кріплення на фасаді.
Вибір анкерів за типом стіни:
- Суцільна цегла: розпірні або механічні анкери (Hilti HUD-2, Fischer FIS V Plus).
- Пустотіла цегла і газобетон: хімічні/ін’єкційні системи з сітчастою втулкою (Hilti HIT-HY 200 з гільзою HIS-N, Fischer FIS V Plus з anchor sleeve).
- Газобетон: глибина посадки 120–150 мм, уточнюйте за ETA/ТУ обраної анкерної системи.
Крок анкерів по несучій балці — 300–600 мм залежно від розрахунку.
Встановіть несучу балку або кронштейни, тимчасово зафіксуйте каркас, вирівняйте горизонт і виступ. Остаточно затягніть анкери і перевірте відсутність люфту.
Герметизація прилягання. Встановіть планку прилягання під покрівлю вздовж стіни, загерметизуйте верхній край еластичним герметиком (поліуретановим або силіконовим для зовнішніх робіт). Використовуйте саморозширювальну стрічку в вузлі, щоб закрити щілини. Знизу змонтуйте водовідлив, що направляє воду від стіни.
Важливо: перед кріпленням оцініть несучу здатність стіни і відповідність кріплення. Рекомендується консультація фахівця для вибору кріплень і перевірки вузлів.
Крок 4: Монтаж покрівлі
Укладіть покрівельне покриття на готовий каркас. Для профнастилу використовуйте саморізи з EPDM-прокладкою, кріпіть у нижню хвилю з кроком 300–400 мм по прогонах (дивіться техкарту конкретного виробника).
Для полікарбонату застосовуйте термошайби і залишайте зазор 3–5 мм на температурне розширення, торці закрийте профілем, укладайте листи стороною з UV-захистом назовні.
Металочерепицю укладайте знизу вгору з нахлестом по хвилі і кріпленням у верхню точку хвилі (перевіряйте документацію виробника). Встановіть торцеві і конькові планки, перевірте відсутність щілин.
Після монтажу покрівлі встановіть водостік або капельник для відведення води повз сходи.
Рекомендації з безпеки: під час роботи на висоті використовуйте стійкі підмостки або риштування, дотримуйтеся заходів обережності при роботі з електроінструментом і кріпленням. Дотримуйтеся технічних карт виробників покрівельних матеріалів.
Поширені помилки початківців: як їх уникнути
Недооцінка снігового навантаження біля стіни. Під звисом даху сніг накопичується, навантаження біля стіни може бути в рази вищим, ніж на відкритій ділянці. Результат — прогин прогонів або завал стійок взимку. Рішення: розрахунок за сніговим районом з коефіцієнтом μ для прилягання, посилення перерізів і кроку опор.
Крок опор не прив’язаний до несучої здатності покрівлі. Несуча здатність профнастилу С-21 при товщині 0,6 мм і кроці опор 1,8 м — близько 100–250 кг/м². Якщо опори ширші, лист прогинається. Рішення: крок прогонів за техкарткою матеріалу.
Мало точок кріплення до стіни. Крок анкерів 800–1000 мм недостатній для важкого навісу — з’являється люфт. Рішення: крок 300–600 мм за розрахунком, тип кріплення підбирати під матеріал стіни.
Низький кут нахилу. Кут менше 5° для профнастилу призводить до застою води і ожеледиці. Рішення: дотримуватися мінімального нахилу 12° для металевих покриттів, 5–10° для полікарбонату з водовідведенням.
Відсутність антикорозійного захисту. Нефарбована труба починає іржавіти через сезон. Рішення: ґрунт + емаль по металу, герметизація торців профільної труби.
Помилки геометрії. Неперевірені діагоналі і відхилення за рівнем призводять до перекосу покрівлі і протікань. Рішення: контроль діагоналей на кожному етапі, перевірка площини каркаса.
Обслуговування навісу: як подовжити термін служби
Весна (березень–квітень):
- Огляньте анкери та вузли кріплення — підтягніть ослаблені болти.
- Перевірте стан герметика в приляганнях — оновіть еластичний шар при тріщинах.
- Очистіть водостік від листя та сміття, перевірте відсутність засмічень.
Осінь (вересень–жовтень):
- Приберіть опале листя з покрівлі, щоб уникнути застою вологи.
- Огляньте металевий каркас на осередки корозії — зачистіть і підфарбуйте уражені ділянки.
- Перевірте кріплення покрівельних листів — підтягніть саморізи з ослабленими прокладками.
Зима (за потреби):
- Прибирайте великі снігові замети, якщо сніг накопичився вище розрахункового навантаження.
- Убирайте ожеледицю з водостоку вручну (не ударами) або розморожуйте теплою водою.
Ознаки втоми конструкції: прогин прогонів понад 10 мм, люфт у вузлах, тріщини зварних швів або відшарування фарби. При виявленні — викликайте фахівця для посилення.
Відповіді на часті запитання (FAQ)
Чи можна зробити навіс без зварювання?
Так. Використовуйте болтові з’єднання: посилені оцинковані куточки, пластини та болти М10–М12 з гайками і шайбами. Для дерева підходять меблеві стяжки та перфоровані кріпильні пластини. Врахуйте, що жорсткість болтової конструкції нижча за зварну — збільшіть переріз труб або зменшіть прольоти.
Який винос і ширина навісу оптимальні?
Мінімальний винос — 600–800 мм за край верхньої сходинки; для снігових регіонів — 1000–1200 мм. Ширина навісу має перекривати отвір дверей із запасом по 300–400 мм з кожного боку для захисту відкотів. Перевірте, щоб водостік не потрапляв на сходинки.
Чи потрібні снігозатримувачі та водостоки?
У снігових регіонах — обов’язково. Снігозатримувачі запобігають лавиноподібному сходженню снігу, водостік відводить талу воду повз сходинки та фундамент. Без водостоку вода стікає на ґанок і замерзає, утворюючи кригу.
Як кріпити навіс до утепленого фасаду?
Анкери мають проходити крізь утеплювач і закріплюватися в несучій стіні — цеглі або бетоні. Використовуйте подовжені анкери (довжина = товщина утеплювача + товщина штукатурки + глибина заглиблення в стіну). Встановлюйте дистанційні гачки або закладні деталі перед монтажем фасадної системи. Без правильного вузла кронштейн вирве утеплювач.
