Односхилий навіс своїми руками: покрокова інструкція з кресленнями та фото

Односхилий навіс своїми руками: покрокова інструкція зі будівництва

Ви зможете побудувати надійний односхилий навіс за 1–2 вихідних, якщо правильно підготуєте фундамент, зберете жорсткий каркас і забезпечите герметичність покрівлі. Нижче наведено послідовність дій — від розмітки та встановлення стовпів до монтажу покрівельного покриття та фінішної обробки.

Важливо не пропускати етапи і ретельно виконувати кожен із них. Помилки в основі або кріпленні крокв можуть призвести до перекосу конструкції або протікань уже через кілька років.

Підготовка основи та фундамент

Крок 1. Розмітка та нівелювання

Визначте розміри навісу, нанесіть осі за допомогою шнура і кілочків. Перевірте діагоналі — різниця не повинна перевищувати 10 мм, щоб підтвердити правильність прямокутника.

Зніміть рослинний шар (15–20 см), виконайте підсипку щебенем фракції 20–40 мм товщиною 10–15 см і ретельно утрамбуйте віброплитою або ручною трамбівкою. Позначте місця встановлення опорних стовпів із кроком 1,5–2,5 м залежно від передбачуваного навантаження і прольоту.

Якщо ділянка з нахилом, вирівняйте майданчик під горизонт — це полегшить монтаж стійок і обв’язки.

Крок 2. Фундамент під стійки

Буріть лунки діаметром 200–300 мм на глибину нижче промерзання ґрунту. Для основних регіонів України орієнтовні глибини промерзання та рекомендовані глибини закладення стовпів наведені в таблиці нижче. Ці дані слід уточнювати з урахуванням конкретних умов ґрунту та об’єкта.

На дно кожної лунки засипте пісок або піщано-щебеневу суміш (ПЩС) шаром 10–15 см і ущільніть. Встановіть опорні стакани або анкерні закладні, або забетонуйте дерев’яні стовпи, попередньо обробивши підземну частину бітумною мастикою.

Залийте бетон марки В20 (М250), вирівняйте верх закладних по одному горизонтальному рівню за допомогою лазерного або водяного рівня. Витримайте бетон мінімум 3–7 діб до набору міцності при температурі вище +15°C. За інших умов слід враховувати рекомендації виробника бетону та особливості клімату.

Не починайте монтаж каркаса на «свіжий» бетон — це може призвести до просідання опор і перекосу конструкції. Детальніше про пристрій надійного фундаменту під опорні конструкції читайте в окремому матеріалі.

Каркас, покрівля та фінішна обробка

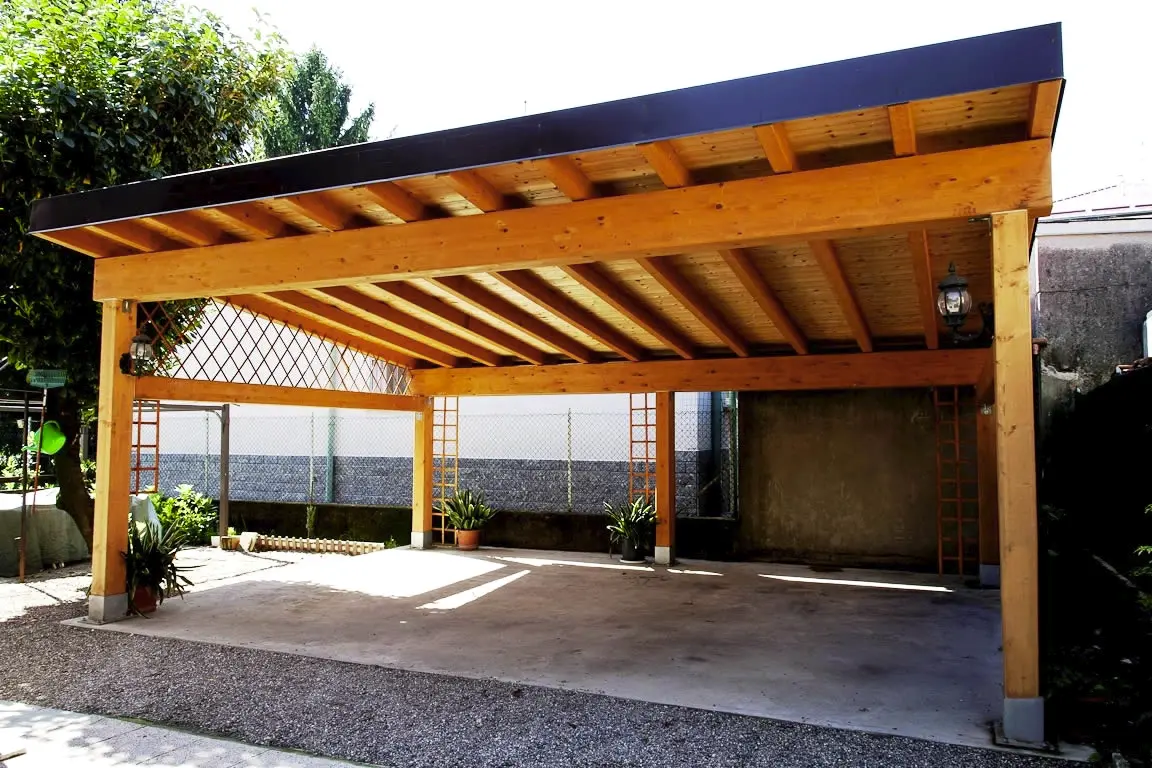

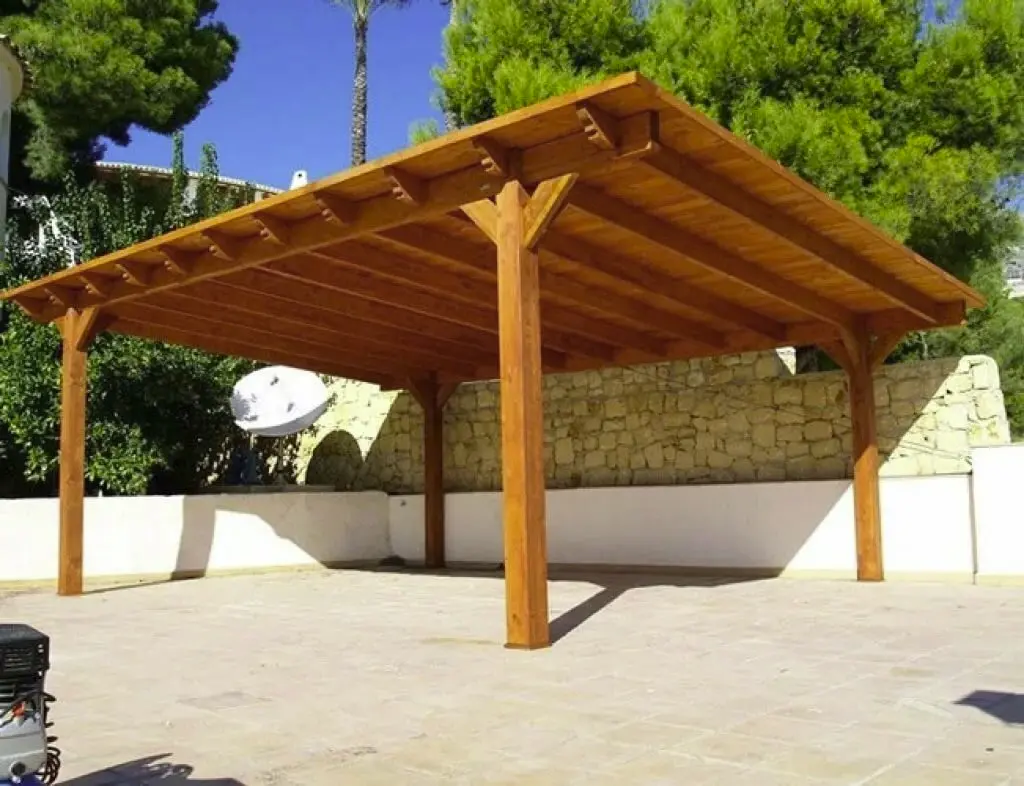

Крок 3. Збірка каркаса

Для дерева:
Нижня обв’язка (за потреби) виконується з бруса 100×100 або 100×150 мм. Стійки — брус 100×100 або 150×150 мм. Верхня обв’язка — брус 100×150 мм.

Нахил покрівлі формується за рахунок різної висоти стійок: мінімальний нахил — 8–10° для нормального стоку води.

Крокви монтують із дошки 50×150 або 50×200 мм із кроком 600–900 мм. Кріплення — металеві куточки, пластини або скоби. Для жорсткості додайте діагональні розкоси в кутах і проміжних прольотах. Прогони вздовж нахилу — дошка 40×100 або 50×100 мм із кроком 600–900 мм для підтримки листів покрівлі.

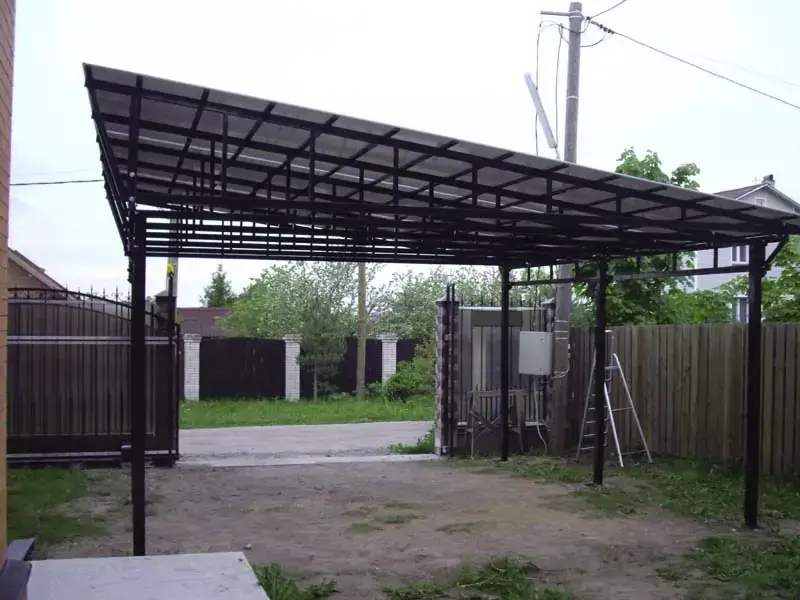

Для металу:
Стійки — профільна труба 80×80×3 або 100×100×4 мм. Обв’язка верхня і нижня — профтруба 60×40×2 або 80×40×3 мм. Крокви — профтруба 40×20×2 або 40×40×2 мм із кроком 600–900 мм.

Стики з’єднуйте зварюванням із проваром кореня шва (для несучих вузлів — двосторонній шов). Діагональні розкоси ставте в кожному другому-третьому прольоті для запобігання поздовжньому зміщенню. Після зварювання зачистіть шви, обробіть перетворювачем іржі та покрийте ґрунтом.

Зверніть увагу: зварювальні роботи потребують навичок і відповідного обладнання. За відсутності досвіду рекомендується залучати фахівців.

Перевірте вертикальність стійок відвісом або рівнем, горизонтальність обв’язки — двометровим рівнем. Діагоналі верхньої рами мають співпадати з точністю ±5 мм.

Крок 4. Монтаж покрівлі

Полікарбонат:
Мінімальний нахил — 8°. Листи укладайте сотами строго за нахилом (вертикально), щоб конденсат стікав униз.

Кріплення — термошайби з гумовою прокладкою через 300–400 мм по прогонах і по периметру листа. Стики листів з’єднуйте Н- або НР-профілями (роз’ємними).

Кінці листа закрийте перфорованою алюмінієвою стрічкою (верхній торець) і герметичною стрічкою (нижній торець). Не перетягуйте кріплення — полікарбонат розширюється при нагріванні. Для правильного підбору товщини полікарбонату під конкретні кроки прогонів і навантаження читайте окремий гайд.

Профнастил:
Мінімальний нахил — 10–12°. Листи укладайте з поздовжнім нахльостом 1 хвиля (при нахилі >15°) або 2 хвилі (при нахилі 10–15°). Саморізи 4,8×35 мм з EPDM-прокладкою вкручуйте строго в нижню хвилю (прилягання до прогона) з кроком 250–350 мм.

На карнизі встановіть капельник для відведення води у водостік. При приляганні до стіни будинку використовуйте пристінну планку (фартух) з герметизацією силіконовим або поліуретановим герметиком.

Типова помилка: кріплення профнастилу у верхню хвилю призводить до протікань через 1–2 сезони.

Крок 5. Фінішна обробка та введення в експлуатацію

Дерево:
Шліфуйте всі видимі поверхні наждачним папером P80–P120. Обробляйте антисептиком глибокого проникнення (2 шари з проміжною сушкою 4–6 годин). Наносьте ґрунтовку по дереву. Фінішне покриття — фарба або олія в 2 шари з міжшаровою сушкою 12–24 години.

Метал:
Знежирте поверхню сольвентом або уайт-спіритом. Нанесіть антикорозійний ґрунт (наприклад, ГФ-021) в 1 шар. Фінішна емаль (ПФ-115 або аналог) — у 2 шари. Особливу увагу приділіть зварним швам і торцям труб.

Водостік:
На низькому карнизі встановіть жолоб із нахилом 3–5 мм на погонний метр. Вода має збиратися у воронку і відводитися у зливоприймач або дренажну канаву. Не допускайте скидання води на фундамент або відмостку будинку.

Перевірте всі кріплення, вузли прилягань і герметичність стиків. Переконайтеся, що конструкція стійка під боковим навантаженням — легке похитування рукою не має викликати люфтів.

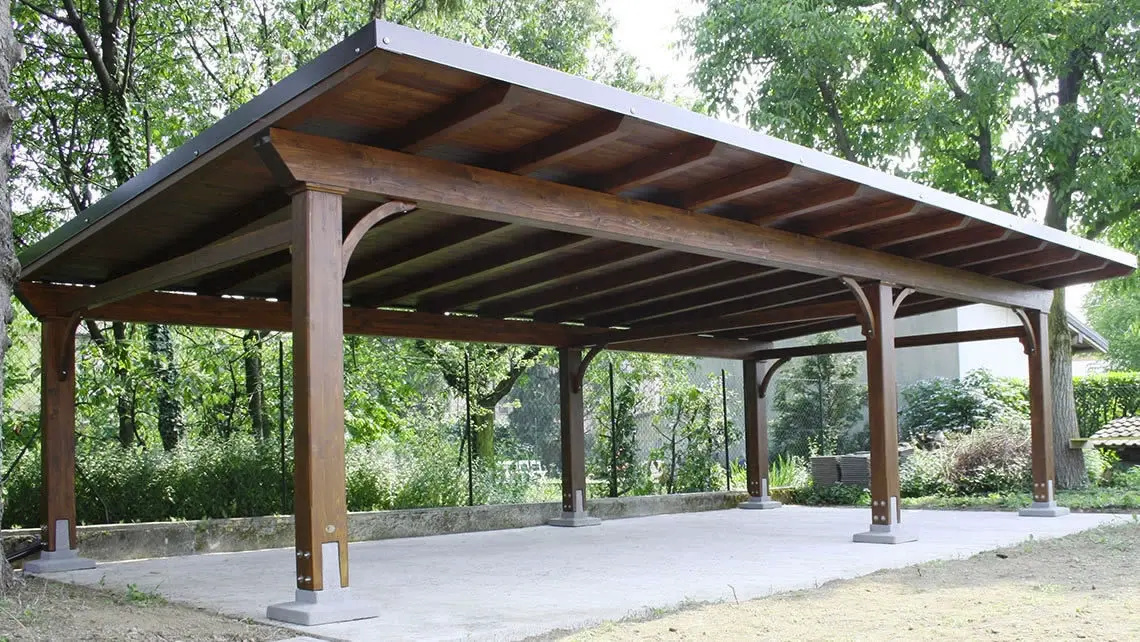

Що таке односхилий навіс і в чому його переваги

Односхилий навіс — конструкція з однією площиною даху, нахиленою в один бік. Така схема забезпечує захист від дощу, снігу та сонця для автомобіля, тераси, дровника або альтанки. Конструкція простіша за двосхилу: менше вузлів, матеріалів і складнощів у розрахунку.

Основні переваги:

• Простота монтажу: достатньо виставити стійки різної висоти для створення нахилу.
• Економія матеріалів: один схил замість двох, менше крокв і простіша обв’язка.
• Ефективний стік води: правильний нахил (від 8–10° для полікарбонату, від 10–12° для профнастилу) забезпечує швидкий злив опадів без застою.
• Стійкість до вітру: при правильному кріпленні і діагональних зв’язках односхила конструкція витримує вітрове навантаження на рівні двосхилої.
• Варіативність оздоблення: можна використовувати дерево, метал, полікарбонат, профнастил — навіс адаптується під стиль будинку і ділянки.

За грамотного проєктування і дотримання технології такі конструкції можуть служити тривалий час без капітального ремонту. Ключовими факторами є точний розрахунок навантажень і якісні матеріали.

Проєктування та розрахунок ключових вузлів навісу

Цей розділ носить загальний характер і не замінює консультацію фахівця. Точний розрахунок необхідний для довговічності навісу. Без нього можливі просідання крокв, протікання або обвал під снігом.

Основні поняття:

• Нахил покрівлі — кут нахилу схилу, що впливає на стік води і снігу.
• Проліт — відстань між опорними стійками.
• Балка/обв’язка — горизонтальний несучий елемент, на який спираються крокви.
• Крокви — нахилені елементи, що несуть покрівлю.
• Прогін — поздовжня опора вздовж нахилу, що зменшує розрахунковий проліт листа.
• Ферма — трикутна жорстка система для прольотів понад 5 м.
• Переріз — розміри елементів (брус, дошка, профтруба), підібрані за міцністю і жорсткістю.
• Крок — інтервал між кроквами або стійками.

Навантаження, нахил і проліт

Для розрахунку враховують снігове і вітрове навантаження за регіональними картами. Наприклад, для центральних регіонів України снігове навантаження становить приблизно 80–120 кг/м², для західних — 120–180 кг/м².

Нахил покрівлі залежить від матеріалу покриття:

• Полікарбонат — мінімум 8–10°, рекомендується 10–15° для ефективного сходу снігу.
• Профнастил — мінімум 10–12°, краще 12–15° для регіонів з рясними снігопадами.

Проліт між стійками зазвичай становить 2,0–3,5 м для легких каркасів. При більших прольотах збільшують переріз крокв або вводять додаткові прогони. Для прольотів понад 5–6 м застосовують ферми або додаткові опори.

З чого зробити навіс: порівняння матеріалів для каркаса і покрівлі

При виборі матеріалів враховуйте клімат, навички і сумісність. Дерево простіше обробляти, профільна труба жорсткіша і довговічніша. Полікарбонат пропускає світло, профнастил міцніший до ударних навантажень.

Порівняння матеріалів

Сумісність:
Дерево добре поєднується з полікарбонатом (легка покрівля, не перевантажує каркас) і профнастилом (за умови посилених крокв). Профільна труба універсальна — підходить для будь-якої покрівлі, включно з важкою (профнастил, металочерепиця).

Рекомендація:
Для новачка з обмеженим досвідом — дерево + полікарбонат. Для довговічної конструкції з мінімальним обслуговуванням — профтруба + профнастил.

Особливості конструкції: навіс до будинку і для автомобіля

Навіс до будинку (прибудований) і навіс для машини (карпорт) мають різні акценти проєктування. Прибудований навіс потребує особливої уваги до вузлів прилягання до стіни і відведення води. Навіс для машини — до габаритів проїзду і висоти. Обидва варіанти вимагають жорсткого каркаса, правильного нахилу і стійкої основи.

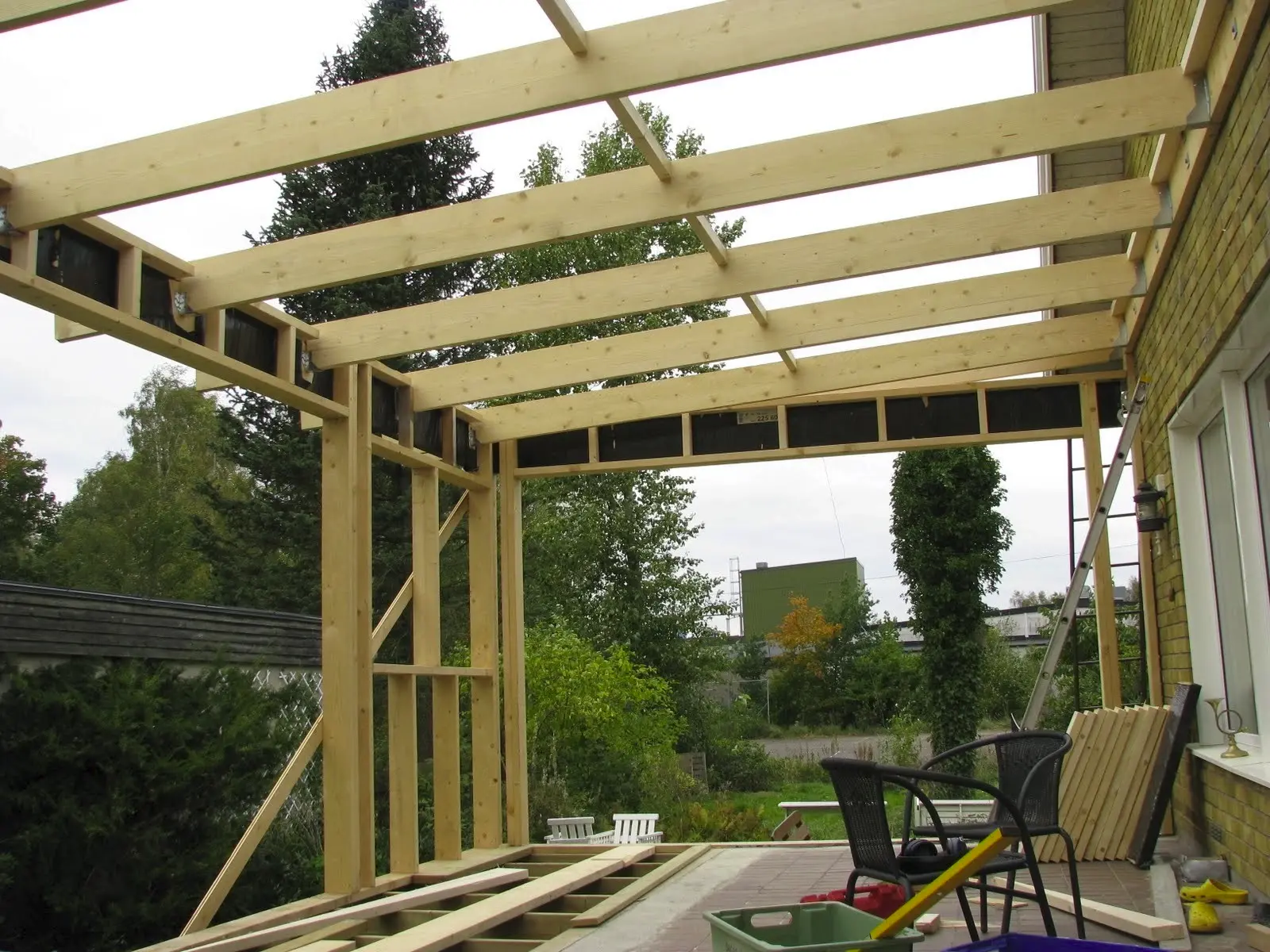

Навіс до будинку (прибудований)

Кріплення до стіни:
Використовуйте анкери або хіманкери в несучі шари стіни (цегла, бетон, газоблок з посиленням). Глибина анкерування — мінімум 80–100 мм. Між балкою навісу і стіною встановіть гідроізоляційну прокладку (рубероїд, пароніт) для компенсації температурних деформацій.

Прилягання покрівлі до стіни закрийте пристінною планкою (фартуком) з герметизацією поліуретановим або силіконовим герметиком для зовнішніх робіт.

Розміри:

• Ширина 2,5–3,0 м — для проходу і зони відпочинку.
• Виліт 2,5–4,0 м — від стіни до зовнішнього краю.
• Висота біля стіни 2,5–2,7 м, біля карниза 2,2–2,4 м (з урахуванням нахилу 10–12°).

Водостік:
На низькому карнизі встановіть жолоб із нахилом 3–5 мм/м до воронки. Капельник направляє воду в жолоб, виключаючи затікання під покрівлю. Трубу відведіть у зливоприймач або дренажну канаву — не допускайте скидання води на фундамент будинку.

Компенсація деформацій:
Полікарбонат розширюється при нагріванні — передбачте температурні зазори 3–5 мм на кожен метр довжини листа. Не допускайте жорсткого зв’язку навісу з облицюванням будинку — використовуйте прокладки або ковзні кріплення.

Навіс для машини (карпорт/парковка)

Габарити:
Детальні рекомендації щодо розмірів навісу для машини наведені в окремому матеріалі. Базові орієнтири:

• На одне авто — 3,0×5,0 м (мінімум 2,7×5,0 м для компактного автомобіля).
• На два авто — 5,5–6,0×5,5–6,0 м.
• Висота 2,3–2,8 м — з урахуванням рейлінгів, багажника на даху і запасу для проїзду.

Основа:
Для парковки використовуйте бетонну плиту товщиною 100–150 мм по основі з ПЩС 150–200 мм або тротуарну плитку на піщано-цементній подушці. Стійки навісу встановлюйте на окремі фундаменти поза зоною колії — це допоможе уникнути передачі вібрації на каркас.

Жорсткість:
Діагональні розкоси по кутах обов’язкові. Відстань між стійками — 2,5–3,5 м. При великих прольотах (понад 5 м) застосовуйте ферми або проміжні стійки.

Покриття:

• Профнастил — стійкіший до граду і вітрових навантажень.
• Полікарбонат (бронзовий або прозорий) — м’яке світло без перегріву салону, але менш стійкий до ударів.

Інструменти та обладнання для монтажу

Для самостійного будівництва односхилого навісу знадобляться такі інструменти:

• Рулетка і рівень (лазерний або водяний) для точної розмітки і контролю вертикальності/горизонтальності.
• Перфоратор або дриль із набором свердел для бетону і дерева.
• Лопата і бур для підготовки основи і лунок під стовпи.
• Віброплита або ручна трамбівка для ущільнення основи.
• Пила (циркулярна або ручна) для розпилу деревини або металу.
• Шуруповерт для кріплення саморізів і кріплення.
• Зварювальний апарат і засоби індивідуального захисту при роботі з металом (якщо передбачена зварка).
• Молоток, викрутки, гайкові ключі для кріпильних робіт.
• Засоби індивідуального захисту: рукавички, окуляри, респіратор.

Вибір інструментів залежить від обраних матеріалів і конструкції. За відсутності навичок зварювання рекомендується залучати фахівців.

Ризики та заходи безпеки при самостійному будівництві

Самостійне будівництво односхилого навісу пов’язане з рядом ризиків, які важливо враховувати:

• Помилки в основі: неправильна глибина закладення стовпів або недостатня міцність фундаменту можуть призвести до просідання і деформацій. Глибина закладення має визначатися з урахуванням конкретних ґрунтових умов і навантажень.
• Робота з металом: зварювальні роботи потребують навичок і обладнання. Неправильне виконання зварювання може знизити міцність конструкції і створити небезпеку травм.
• Монтаж на висоті: роботи на драбинах або риштуванні вимагають дотримання заходів безпеки, використання стійких опор і засобів захисту.
• Кріплення до стіни: анкерування має виконуватися в несучі шари стіни з використанням відповідних кріплень. Неправильне кріплення може призвести до руйнування вузлів прилягання.
• Бетонування в холодну пору: потребує застосування протиморозних добавок і дотримання технології укриття бетону для набору міцності.
• Розрахунок навантажень і перерізів: без проєктного підтвердження існує ризик недостатньої міцності і жорсткості конструкції.

За складних умов або відсутності досвіду рекомендується консультуватися з інженерами та фахівцями.

Догляд та експлуатація навісу

Для продовження строку служби односхилого навісу рекомендується:

• Регулярно оглядати конструкцію на предмет пошкоджень, корозії, тріщин і деформацій.
• Проводити своєчасну обробку дерев’яних елементів антисептиками і захисними покриттями кожні 3–5 років.
• Оновлювати лакофарбові покриття на металі для запобігання корозії.
• Очищати покрівлю від сміття, снігу і криги, особливо в зимовий період.
• Перевіряти і очищати водостічну систему для запобігання засмічень і підтікання.
• При виявленні пошкоджень або деформацій звертатися до фахівців для ремонту.

Поширені помилки при самостійному будівництві і як їх уникнути

• Неправильна розмітка і нівелювання: призводить до перекосу конструкції. Використовуйте рівень і перевіряйте діагоналі.
• Монтаж на недостатньо міцний фундамент: може викликати просідання і деформації. Не починайте роботи до повного набору міцності бетону.
• Перетягування кріплення на полікарбонаті: викликає деформації і тріщини. Дотримуйтеся рекомендацій щодо кріплення з термошайбами.
• Кріплення профнастилу у верхню хвилю: призводить до протікань. Кріпіть у нижню хвилю з прокладками.
• Відсутність діагональних розкосів: знижує жорсткість каркаса і збільшує ризик деформацій.
• Ігнорування температурних зазорів для полікарбонату: призводить до пошкоджень листів при розширенні.
• Неправильне кріплення навісу до стіни: без гідроізоляційної прокладки і герметизації може викликати пошкодження стіни і протікання.

Дотримання цих рекомендацій допоможе уникнути типових помилок і забезпечити довговічність конструкції.
