Коптильня власноруч: покрокові інструкції та фото

Домашнє копчення — спосіб отримати якісний продукт без хімії. Для початку важливо визначити тип копчення (гаряче чи холодне), обрати місце встановлення та підготувати необхідні матеріали. Проста коптильня зі стандартної 200-літрової бочки — відмінний варіант для першого досвіду. Освоївши керування тягою, димом і температурою, можна переходити до складніших стаціонарних конструкцій.

Домашня коптильня власноруч: з чого почати?

Першим кроком оберіть тип конструкції залежно від завдання. Для гарячого копчення потрібна камера з прямим нагрівом: температура 80–120 °C, час обробки 30–180 хвилин. Для холодного копчення — окреме джерело диму, охолоджувальний канал довжиною 2–5 метрів і камера з температурою 15–28 °C, процес триває від 8 годин до кількох діб.

Оцініть місце встановлення: коптильня має знаходитися на відкритому, провітрюваному майданчику, мінімум за 3–5 метрів від будівель і дерев. Враховуйте напрямок вітру, щоб дим не потрапляв у житлові приміщення. Якщо коптильню планують встановити в мангальній зоні, передбачте для неї окреме безпечне місце. Для стаціонарних конструкцій рекомендується вогнетривка основа — бетонна площадка або утрамбований ґрунт із піщаною подушкою.

Підготуйте матеріали. Для простої коптильні підійде металева бочка без слідів олії та паливно-мастильних матеріалів, листовий метал товщиною 2–3 мм і зварювальний апарат. Цегляна коптильня потребує суцільної цегли, вогнетривкого розчину та навичок кладки. Для тимчасових експериментів можна використати старий газовий балон, але він має бути повністю дегазований і прожжений (див. розділ про безпеку).

Забезпечте безпеку: поруч має бути вода або вогнегасник. Не використовуйте оцинкований метал у зонах прямого нагріву — при температурі вище 400 °C цинк виділяє токсичні пари. Усі деталі, що контактують із продуктами, мають бути з харчового металу або нержавіючої сталі.

Після підготовки можна переходити до креслень і складання. Почніть із простої коптильні з бочки — вона універсальна, швидко збирається і дозволяє опанувати базові навички керування процесом копчення.

Найпростіша коптильня з бочки власноруч: креслення та покрокова інструкція

Креслення та розміри

Конструкція базується на стандартній 200-літровій бочці висотою близько 880–900 мм і діаметром 580–600 мм. Знизу формується зольник висотою 100–120 мм із регульованим піддувом, над ним — колосник і камера для тріски або дров. Всередині камери встановлюються два рівні решіток: нижня — на висоті 250 мм від дна, верхня — на 500 мм. Це дозволяє коптити продукти з різним часом обробки одночасно.

У нижній частині бочки вирізається отвір під дверцята зольника розміром приблизно 250×300 мм. Дверцята мають щільно прилягати з нахлестом 10–15 мм і мати регульовану заслінку для керування подачею повітря. Зверху встановлюється кришка з димоходом діаметром близько 80 мм і заслінкою для регулювання тяги та виведення надлишкового диму.

Для підвищення герметичності по периметру кришки формується гідрозатвор — П-подібний канал шириною і глибиною близько 15 мм, який заповнюється водою. Це блокує витоки смол, стабілізує режим і знижує тепловтрати. Для холодного копчення можна додати збоку штуцер діаметром 60–80 мм для підключення зовнішнього димогенератора.

Важливо: розміри та конструктивні параметри потребують перевірки та уточнення з урахуванням конкретних умов і матеріалів. Рекомендується консультація фахівця для безпечного та ефективного виготовлення.

Матеріали та інструменти

Для складання знадобиться бочка 200 літрів із харчового металу — без слідів олії, паливно-мастильних матеріалів або хімікатів. Якщо бочка використовувалась для технічних рідин, її не можна застосовувати для копчення навіть після миття. Додатково потрібен листовий метал товщиною 2–3 мм для виготовлення дна, кришки та дверцят зольника.

Для каркаса решіток і напрямних використовується сталевий пруток діаметром 8–10 мм або профільна труба 20×20 мм. Колосник можна зварити з арматури або придбати готовий чавунний. Зольний ящик виготовляється з того ж листового металу з бортами висотою 80–100 мм.

Для димоходу потрібен патрубок діаметром 60–80 мм і регульована заслінка. Якщо планується підключення зовнішнього димогенератора, додайте штуцер того ж діаметра. Для гідрозатвора знадобиться жаростійкий шнур і металевий куточок 15×15 мм, з якого формується канавка по периметру кришки.

Із кріплення: петлі для дверцят і кришки, засувки, термометр панельного типу з діапазоном 0–300 °C, жаростійкий герметик для швів. Інструменти: кутова шліфмашина (УШМ), дриль, зварювальний апарат (MIG або електрод), клепальник або саморізи для неответственных вузлів, напилок, рулетка, рівень.

Кроки складання

Крок 1. Підготовка бочки

Ретельно вимийте бочку зсередини лужним розчином або знежирювачем, потім прополощіть гарячою водою. Проведіть прожиг: всередину закладають дрова або тріску і розпалюють відкритий вогонь на 30–40 хвилин для видалення залишків покриттів і запахів.

Після охолодження розмічаються отвори: знизу — під дверцята зольника (приблизно 250×300 мм), зверху — лінія різу під кришку. Різати зручніше УШМ із відрізним диском по металу. Краї отворів зачищають напилком або лепестковим диском.

Крок 2. Виготовлення дна і зольника

Виріжте з листа металу кругле дно за внутрішнім діаметром бочки. Всередині приваріть два поперечних полози з куточка або профільної труби — на них буде спиратися зольний ящик. Висота полозів — близько 100–120 мм від дна. Над полозами встановлюється колосник із зазорами 8–10 мм між прутками для проходу золи і подачі повітря.

У передній частині бочки виріжте отвір під дверцята зольника. Дверцята виготовляються з нахлестом 10–15 мм для щільного перекриття отвору. На дверцятах монтується регульована заслінка — рухома пластина на болтах із фіксацією в кількох положеннях. Петлі приварюються збоку, засувка — з протилежного боку.

Крок 3. Посилення камери

Всередині бочки приваріть напрямні під решітки — короткі відрізки куточка або профільної труби, на двох рівнях: 250 і 500 мм від дна. Перевірте горизонтальність напрямних рівнем, щоб решітки не нахилялися.

Перевірте щільність прилягання дна до стінок бочки. Якщо є щілини — проваріть їх суцільним швом або обробіть жаростійким герметиком. Герметичність важлива для керування димом і температурою.

Крок 4. Дверцята зольника

Дверцята мають відкриватися без заїдань і щільно прилягати в закритому стані. Перевірте роботу петель і засувки. При неплотному приляганні використовуйте жаростійкий ущільнювач або акуратно підгніть краї молотком.

Регульована заслінка на дверцятах — ключовий елемент керування режимом копчення. У положенні «закрито» вона майже повністю перекриває подачу повітря, у положенні «відкрито» забезпечує активне горіння. Проміжні позиції дозволяють підтримувати тління без полум’я.

Крок 5. Кришка і гідрозатвор коптильні

Виріжте кришку з листа металу 2–3 мм із припуском по діаметру 10–15 мм. По периметру кришки приваріть П-подібний куточок 15×15 мм, що утворює канавку. Канавка заповнюється водою під час роботи — утворюється гідрозатвор.

Гідрозатвор блокує вихід диму і смол через стикування кришки і бочки, при цьому кришка легко знімається. Воду доливайте перед кожним копченням і змінюйте після 3–5 циклів, коли вона забруднюється смолами.

Крок 6. Димоотвід і штуцер під генератор

У верхній частині кришки виріжте отвір під патрубок діаметром близько 80 мм. Патрубок вварюється вертикально або під кутом 10–15° для покращення тяги. На виході патрубка встановіть заслінку для регулювання інтенсивності тяги і концентрації диму.

Для підключення зовнішнього димогенератора врізається штуцер діаметром 60–80 мм збоку в нижній третині бочки. Штуцер має входити в камеру під невеликим кутом вгору для рівномірного розподілу диму. При не використанні генератора штуцер закривається різьбовою заглушкою.

Крок 7. Решітки і підвіс

Решітки зварюються з прутка діаметром 8–10 мм у вигляді рамок із поперечинами. Розмір осередку — 40–50 мм, щоб продукти не провалювалися. Рамки укладаються на напрямні всередині камери. Для підвісу гачків поперек верхнього рівня можна додати знімну штангу з прутка діаметром 12–14 мм.

Відстань від верхньої решітки до кришки має бути не менше 150 мм — це забезпечує рівномірну циркуляцію диму. Менша відстань призводить до нерівномірного копчення.

Крок 8. Контроль герметичності і тест

Після складання всі зварні шви обробіть жаростійким герметиком, особливо стики дна, дверцят зольника і патрубка. Дайте герметику висохнути згідно з інструкцією (зазвичай 24 години).

Перший запуск проводьте на порожній камері без продуктів. Закладіть невелику порцію тріски, розпаліть і закрийте дверцята. Оцініть тягу за рухом диму, перевірте герметичність — дим не має виходити зі щілин. Відрегулюйте заслінки для стабільного тонкого диму без відкритого полум’я. Прогрійте камеру до 80–100 °C і спостерігайте температуру 30–40 хвилин. Якщо температура стабільна, а дим виходить лише через патрубок — коптильня готова.

Гаряче і холодне копчення: особливості та вибір

Гаряче копчення: температура, час, результат

Гаряче копчення — одночасна термообробка і копчення при температурі 80–120 °C. Час приготування: риба — 30–90 хвилин, птиця — 60–120 хвилин, свиняча грудинка — 4–6 годин. Контроль ведеться за внутрішньою температурою і кольором скоринки.

Переваги: швидкість, компактність, простота конструкції. Можна зібрати за один день із бочки або балона. Не потрібен довгий димохід.

Недоліки: продукт зберігається недовго (3–7 днів у холодильнику), є ризик пересушування, потрібен постійний контроль подачі тріски і тяги.

Підходить новачкам і тим, хто хоче швидко отримати результат.

Холодне копчення: особливості процесу

Холодне копчення — тривала обробка при низьких температурах (15–28 °C). Дим охолоджується в димоході довжиною 2–5 метрів і повільно циркулює через камеру. Процес триває від 8 годин до кількох діб. Продукти попередньо просолюють і підв’ялюють.

Переваги: глибокий смак, делікатна текстура, тривале зберігання (до року в прохолодному місці).

Недоліки: складність реалізації, необхідність окремої топки, довгого димоходу, стабільної тяги і герметичності. Помилки призводять до псування продукту.

Підходить для регулярного копчення сиров’ялених продуктів і заготовок про запас.

Матеріали та інструменти для складання коптильні

Вибір матеріалу залежить від типу конструкції, довговічності та доступності.

Метал — універсальне рішення для гарячого і холодного копчення. Використовуйте листову сталь товщиною 2–3 мм або харчову бочку. Уникайте оцинкованого металу в зонах прямого нагріву.

Цегла — оптимальна для стаціонарних коптилен холодного копчення. Використовуйте суцільну керамічну або вогнетривку цеглу на вогнетривкому розчині. Потрібен фундамент і навички кладки.

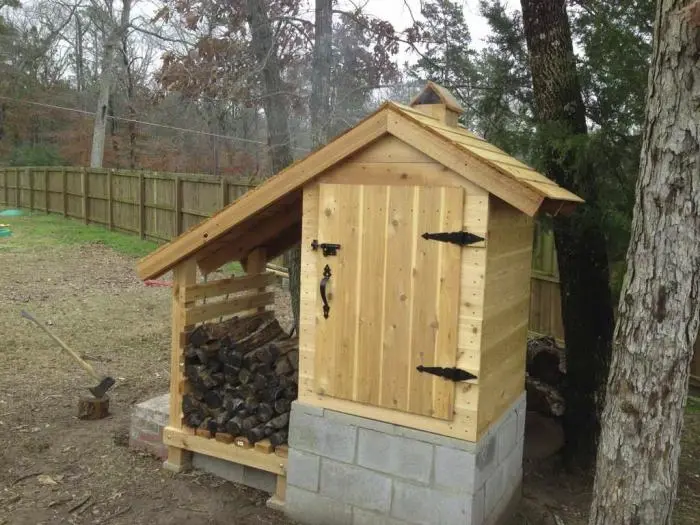

Деревина або фанера допустимі лише для камер холодного копчення при температурі не вище 30 °C. Обов’язково наносіть вогнезахисну пропитку і контролюйте температуру диму. Підходять для тимчасових або експериментальних конструкцій.

Для коптильні з бочки знадобляться:

• бочка 200 літрів із харчового металу без слідів олії або паливно-мастильних матеріалів,
• листовий метал 2–3 мм для дна, кришки, дверцят зольника,
• сталевий пруток 8–10 мм або профільна труба 20×20 мм для каркаса решіток і напрямних,
• патрубок 60–80 мм для димоотводу,
• термометр панельного типу 0–300 °C,
• жаростійкий ущільнювач або шнур для гідрозатвора.

Для цегляної коптильні:

• суцільна цегла — 200–300 штук,
• вогнетривкий розчин,
• арматура 8–10 мм під решітки,
• металева дверцята або кришка камери,
• димохід із регульованою заслінкою.

Вибір і підготовка тріски

Тріска — джерело диму і смаку. Для м’якого аромату використовуйте вільху та яблуню — підходять для риби і птиці. Для більш насиченого смаку — грушу або бук, для великих шматків яловичини і свинини — дуб.

Купуйте деревину у перевірених постачальників: вона має бути чистою, без олій, хімікатів і кори. Фракція тріски — 3–10 мм. Надто дрібна швидко згорає і дає гіркоту, надто велика погано тліє. Перед копченням трохи зволожте тріску: замочіть на 5–10 хвилин у чистій воді, потім злийте надлишки. Волога тріска тліє повільніше, дає стабільний дим і знижує ризик займання.

Розпалювання і керування димом

Для гарячого копчення тріску закладають на піддон або колосник усередині камери. Для холодного копчення використовуйте зовнішній генератор диму з рівномірною подачею повітря.

Розігрійте камеру до робочої температури: гаряче копчення — 80–110 °C, холодне — 18–28 °C. Встановіть слабку тягу за допомогою заслінок, щоб отримати тонкий блакитнуватий дим без кіптяви. Темний, густий дим — ознака надлишку жару або сирої тріски, у такому диму багато смол, продукт буде гірким. При темному димі зменшіть подачу повітря і просушіть тріску.

Розкладайте продукти з зазорами 1–2 см для рівномірної циркуляції диму. Не торкайтеся стінок камери і сусідніх шматків. Для риби і курки використовуйте решітки, для великих шматків м’яса — підвіси на гачках.

Режим і час копчення

Гаряче копчення: температура 80–110 °C. Риба готується 30–90 хвилин, птиця — 60–120 хвилин, свиняча грудинка — 4–6 годин. Контролюйте внутрішню температуру термометром: птиця — 75 °C, свинина і яловичина — 63–70 °C.

Холодне копчення: температура 18–28 °C. Процес проходить циклами по 8–24 години з провітрюванням між ними. Лосось готується 6–24 години, бекон — 2–4 доби. Продукти мають бути попередньо просолені і підв’язані.

Після копчення дайте продуктам «відпочити» 1–3 години на повітрі, потім загорніть у пергамент і охолодіть.

Техніка безпеки

Розміщуйте коптильню на вогнетривкій основі — бетонній площадці або утрамбованому ґрунті з піщаною подушкою. Тримайте під рукою воду або вогнегасник. Не використовуйте оцинковані деталі в зонах прямого нагріву.

Уникайте хвойних порід і деревини з залишками кори, олій, хімікатів. Слідкуйте за тягом: надлишок чадного газу небезпечний — працюйте лише на відкритому повітрі в провітрюваному місці. Не залишайте працюючу коптильню без нагляду.

Після копчення дайте камері охолонути, потім вигребіть золу в металевий контейнер із щільною кришкою. Не викидайте золу на компост або в траву — вона може тліти кілька годин.

Креслення та схеми інших популярних конструкцій

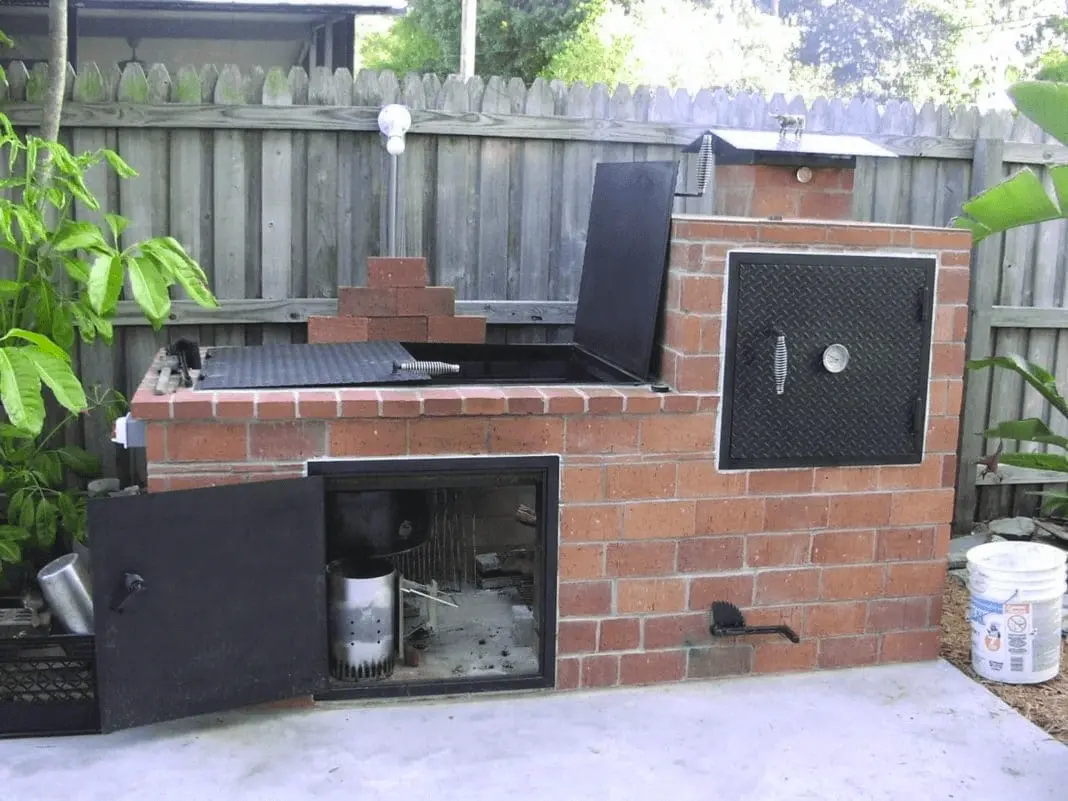

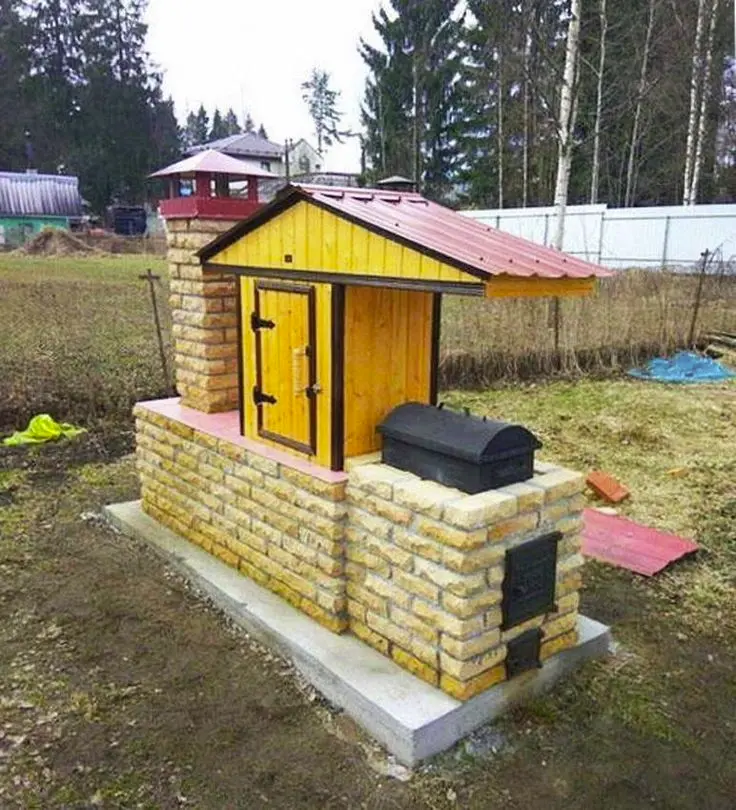

Коптильня з цегли

Стаціонарна цегляна коптильня складається з окремої топки, довгого димоходу (3–5 метрів) для охолодження диму і цегляної камери. Підходить для холодного копчення і тривалої експлуатації.

Основа — бетонний фундамент глибиною 30–40 см. На ньому викладається топка з вогнетривкої цегли з колосником і зольником. Від топки відходить горизонтальний або похилий димохід довжиною 3–5 метрів, який охолоджує дим до 18–28 °C.

Димохід викладається з суцільної цегли на цементно-піщаному розчині.

Камера копчення — вертикальна цегляна коробка розміром близько 80×80×120 см (внутрішні розміри). Всередині встановлюються напрямні під решітки на 2–3 рівні. Дверцята камери — металева з ущільнювачем. Зверху — знімна кришка або люк для завантаження і обслуговування.

У верхній частині камери — димоотвідний патрубок із заслінкою для регулювання тяги. Між топкою і камерою — регульовані заслінки в димоході для точного налаштування температури.

Переваги: стабільність температури, інерційність, пожежна безпека, довговічність. Недоліки: складність кладки, необхідність фундаменту, нерухомість конструкції.

Важливо: конструктивні параметри потребують перевірки та уточнення з урахуванням умов об’єкта і матеріалів.

Коптильня з газового балона

Компактна металева коптильня для гарячого копчення. Балон на 50 літрів має бути повністю дегазований і прожжений перед роботою.

Перед початком балон заповнюють водою, вентиль відкручують, вода зливається. Лише після цього можна різати метал. Балон розрізають уздовж на дві частини: нижня — камера, верхня — кришка на петлях. Усередині нижньої частини встановлюються напрямні під решітки на 1–2 рівні.

Знизу вирізається отвір під дверцята зольника, формується колосник і піддон для золи. Зверху в кришці — патрубок для димоотводу із заслінкою. Для холодного копчення можна додати збоку штуцер під зовнішній димогенератор.

Переваги: швидке складання, компактність, мобільність. Недоліки: малий об’єм, підходить для невеликих порцій, потребує повної і правильної дегазації балона.

Увага: процес повної дегазації газового балона вимагає особливої обережності і дотримання техніки безпеки. Рекомендується виконувати цю операцію лише за наявності відповідних знань і обладнання або звертатися до фахівців.
