Габіон у перекладі з італійської означає «велика клітка» — металевий короб із сітки, заповнений каменем. В Україні такі конструкції застосовують для укріплення берегів річок і ставків, підпірних стінок на ділянках із перепадом висот, клумб і декоративних парканів. Головна перевага — простота монтажу та довговічність за правильного вибору матеріалів. У цьому матеріалі розглянемо конкретні параметри для самостійного збирання: яку сітку обрати, як розрахувати кількість каменю, як зібрати короб без помилок і що врахувати для стійкості конструкції на роки вперед.
Швидкий чек‑лист: який габіон вам потрібен і що купити
Перед покупкою матеріалів визначте завдання: підпірна стінка для ділянки з нахилом, клумба біля будинку, секція паркану або укріплення берега ставка. Від призначення залежать розміри короба, товщина дроту та тип основи.
Вибір типу і розмірів під завдання

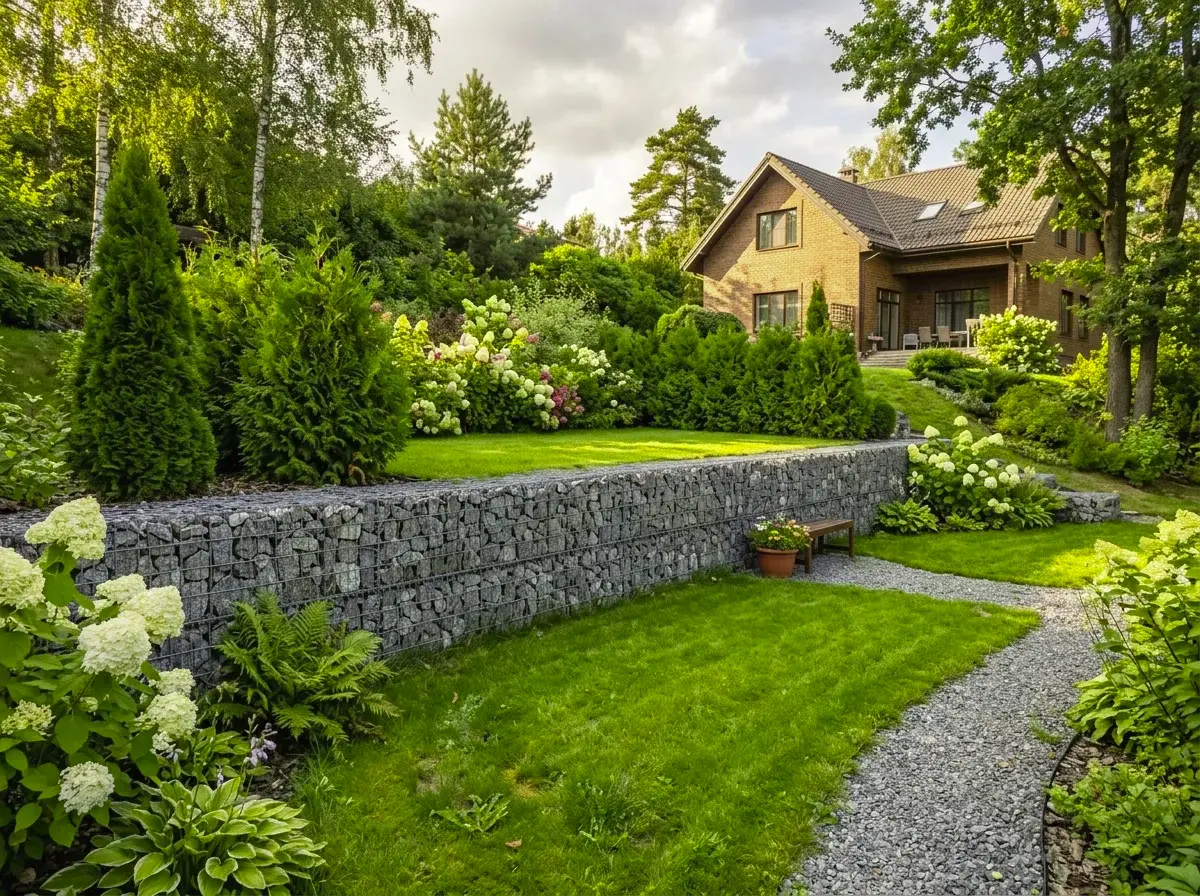

Підпірна стінка. Для утримання ґрунту на схилі використовують коробчасті габіони висотою 0,5–1,0 м і товщиною не менше 0,6–0,75 від висоти. Типові секції 1,0×0,5×0,5 м зручно перев’язувати між собою і переміщувати під час монтажу. При висоті стінки понад 1 м потрібна анкеризація в ґрунт або перев’язка з додатковими рядами.
За даними IS 14458 Part 6:2020, базова ширина підпірної стінки становить 0,6–0,75H для висоти до 6 м, а заглиблення в основу — не менше 0,5 м на рівному ґрунті.
Клумба або малі форми. Висота 0,3–0,5 м достатня для декоративного огородження клумби. Для дрібного каменю або декоративних засипок обирайте панелі з осередком 5×5 см, щоб наповнювач не просипався. Всередині клумби зі сторони ґрунту укладають гідроізоляцію або геотекстиль для захисту кам’яної засипки від змішування з ґрунтом.

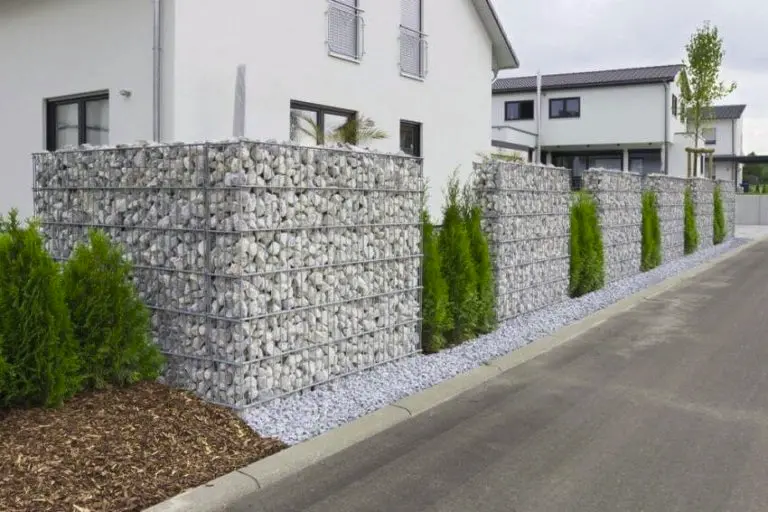

Секційний паркан. Габіонні секції монтують на металеві стійки або швелери з кроком 1,5–2,0 м. Для типової системи X‑line крок стійок — 252 см, крайні стійки встановлюють із відступом 4 см всередину від краю секції. Конструкція має враховувати вітрове навантаження — стяжки ставлять через 0,5 м по висоті, а каркас закріплюють у бетонну основу глибиною не менше 0,6 м.
Норми та базові параметри (дріт, покриття, камінь, геотекстиль)
Дріт. Несучий дріт для коробів — діаметр 3,5–4,0 мм, в’язальний для зшивання ребер і діафрагм — не менше 2,2 мм після оцинкування.
Покриття обирають за умовами: у сухому кліматі достатньо цинкового (Zn), у вологих або солоних середовищах використовують сплав цинк-алюміній (Zn–Al) або додатково ПВХ-покриття.
Камінь. Фракція має бути на 30–50% більшою за розмір осередку сітки. Для осередку 5×5 см підходить камінь 80–150 мм. Морозостійкість — не менше 100 циклів, водопоглинання — до 1–2%. Для фасаду обирайте граніт, габро, базальт або діорит із рівною поверхнею, серцевину можна заповнити більш дешевим каменем тієї ж міцності, але менш декоративним.
Геотекстиль. Щільність 150–250 г/м² (голкопробивний тип). Укладається на ґрунт під щебеневу подушку і зі сторони ґрунту для підпірних стінок — для розділення шарів і фільтрації води.
Дренаж. Для підпірних стінок з тильної сторони укладають перфоровану дренажну трубу діаметром 100 мм з ухилом 1–2% для відведення ґрунтових вод.
Без дренажу вода накопичується за стінкою і створює тиск, збільшуючи ризик деформації.
| Умови | Рекомендоване покриття | Діаметр дроту (мм) | Тип сітки | Очікуваний термін служби (років) |
|---|---|---|---|---|
| Сухо | Zn | 3,0–3,5 | Зварна/подвійне кручення | 30–40 |
| Вологе | Zn–Al | 3,5–4,0 | Подвійне кручення | 40–50 |
| Сіль/берег | Zn–Al+ПВХ | 4,0 | Подвійне кручення | 50+ |
Матеріали та інструменти: специфікація і рекомендації
Сітка і кріплення: діаметр, осередок, покриття, з’єднання
Види сітки. Подвійне кручення — гнучка, стійка до локальних пошкоджень і розповзання, зварна панель — жорсткіша, акуратніша на вигляд, але при пошкодженні одного вузла може втратити стійкість осередків поруч. Для підпірних стінок частіше використовують подвійне кручення (twisted), для декоративних парканів і клумб — зварну (welded).
Діаметр і осередок. Стандартні параметри: дріт 3,0–4,0 мм, осередок 50×50 мм або 50×100 мм. Для матраців на березі допустимий осередок 60×80 мм. Чим менший осередок, тим менший камінь можна використовувати, але зростає маса сітки і трудомісткість зшивання.
Покриття. Цинкове (Zn) — базовий варіант для сухих ділянок далеко від води. Сплав цинк-алюміній (Zn–Al) — для вологих зон і берегів. Zn–Al + ПВХ — максимальний захист для агресивних середовищ (солона вода, хімічно активний ґрунт). При різанні сітки захищайте зрізи в’язальним дротом або спеціальними заглушками, щоб не оголювати метал.
З’єднання. Ребра і кути коробів зшивають спіральками, скобами (C-ring) або вручну в’язальним дротом. Кути потребують подвійного зшивання для жорсткості. Стяжки між протилежними стінками ставлять кожні 20–30 см по висоті — вони запобігають випиранню каменю і утримують геометрію короба.
Діафрагми (внутрішні перегородки) встановлюють через 1 м довжини, щоб розділити об’єм і знизити навантаження на бокові стінки.
Наповнювач і витратні матеріали: камінь, геотекстиль, дренаж, захист
Камінь. Граніт, діабаз, габро — стандартні варіанти з морозостійкістю і низьким водопоглинанням. Для декоративних клумб допустимі скляні камені або керамзит у серцевині (за умови дрібного осередку сітки 5×5 см). Фасадний камінь обирайте однакового розміру і кольору — це видима частина конструкції.
Геотекстиль. Укладається на ґрунт під щебеневу подушку і за тильною стінкою підпірного габіона. Щільність 150–250 г/м² забезпечує фільтрацію води і запобігає змішуванню ґрунту з щебенем.
Щебінь для подушки. Фракція 20–40 мм, шар 20–30 см під короби. Утрамбовується віброплитою або ручним трамбуванням до щільного стану.
Дренажна труба. Перфорована труба діаметром 100 мм укладається в основі підпірної стінки з ухилом 1–2% у бік скиду води. Обгортається геотекстилем для захисту від засмічення.
Інструменти і витратні матеріали. Рукавички, кусачки для дроту, кліщі для скоб, рулетка, рівень, в’язальний дріт (діаметр 2,2 мм), анкерні шпильки або арматурні стержні для фіксації високих стінок.
Покроковий монтаж габіона
Інформація носить загальний характер і не замінює консультацію фахівця.
Універсальна інструкція підходить для коробчастих габіонів і матраців. Відмінності вказані там, де вони критичні.
Крок 1. Розмітка і підготовка основи
Зніміть дерен і верхній шар ґрунту на глибину 20–30 см. Вирівняйте основу з урахуванням нахилу 1–2% для дренажу — ухил спрямовуйте від основної споруди або до точки скиду води. Перевірте горизонталь рівнем — перекіс основи призведе до деформації короба при заповненні каменем.
Важливо враховувати характеристики ґрунту і умови ділянки, щоб забезпечити стійкість основи. За потреби рекомендується консультація фахівця для оцінки несучої здатності ґрунту і вибору оптимального способу підготовки основи.
Крок 2. Підкладка: геотекстиль і дренаж
Розстеліть геотекстиль на вирівняну основу. Насипте щебінь фракції 20–40 мм шаром 20–30 см. Утрамбуйте віброплитою до щільного стану — подушка не має просідати під вагою. Для підпірної стінки з тильної сторони укладіть перфоровану трубу діаметром 100 мм у геотекстилі, спрямовуйте до дренажного колодязя або в бік природного стоку.
Вибір типу геотекстилю і параметрів дренажної системи має враховувати особливості ґрунту і гідрологічні умови ділянки. Неправильний дренаж може призвести до накопичення води і пошкодження конструкції.
Крок 3. Збирання короба і діафрагм
Розкладіть панелі сітки або розкрийте матрац на рівній поверхні. З’єднайте ребра в’язальним дротом, спіральками або скобами — кути зшивайте двічі для жорсткості. Встановіть діафрагми через кожен метр довжини короба. Діафрагми фіксують дротом або кліпсами по верхньому і нижньому краю, щоб розділити об’єм і знизити навантаження на бокові стінки.
Крок 4. Виставлення і анкеризація
Встановіть порожній короб на підготовлену основу. Перевірте діагоналі — вони мають бути рівні, інакше короб перекосить при заповненні. Вирівняйте за рівнем. Для стінок вище 1 м або на краю схилу зафіксуйте короб анкерними шпильками або арматурними стержнями, забитими в ґрунт і прив’язаними до кутів короба.
Рекомендації щодо анкеризації вимагають урахування типу ґрунту, навантаження і умов експлуатації. Для забезпечення надійності конструкції рекомендується консультація фахівця або проведення інженерних розрахунків.
Крок 5. Укладання каменю по фасаду і серцевині
Починайте з фасадного ряду — укладайте великий рівний камінь уздовж лицьової стінки, щільно притискаючи до сітки. Серцевину заповнюйте більш дешевим каменем тієї ж міцності. Укладайте шарами по 20–30 см, після кожного шару встановлюйте стяжки між протилежними стінками. Не допускайте пустот — камінь має щільно прилягати один до одного, щоб виключити просідання.
Крок 6. Стяжки, ребра, контроль геометрії
Стяжки ставте через 20–30 см по висоті між протилежними стінками кожного шару. Вони запобігають випиранню стінок під вагою каменю і забезпечують монолітність конструкції. Перевіряйте вертикаль бокових стінок рівнем — якщо стінка починає вигинатися, підтягніть стяжки або зменшіть висоту шару каменю.
Крок 7. Кришка і фініш
Після заповнення короба до верхнього краю стисніть стінки стяжками, щоб камінь ліг щільно. Встановіть кришку і зшийте її по периметру в’язальним дротом або скобами. Гострі кінці дроту загніть всередину або обріжте кусачками. Якщо є порізи покриття, обмотайте їх в’язальним дротом або захистіть антикорозійним складом.
Підпірна стінка, клумба, секційний паркан — відмінності монтажу
Підпірна стінка. З тильної сторони укладають фільтруючий геотекстиль і засипають дренуючий матеріал (щебінь 20–40 мм). Секції перев’язують між собою — верхній ряд зміщують відносно нижнього на половину довжини короба. Нахил стінки до схилу 6–10° підвищує стійкість. При висоті понад 1 м анкерні зв’язки забивають у ґрунт і кріплять до кутів коробів.
Клумба. Внутрішню сторону короба перед засипанням ґрунту закривають геотекстилем або плівкою, щоб земля не змішувалася з каменем. Для дрібного декоративного каменю обирайте сітку з осередком 5×5 см. Дренажні отвори внизу короба обов’язкові — без них вода від поливу застоюється і руйнує ґрунт.

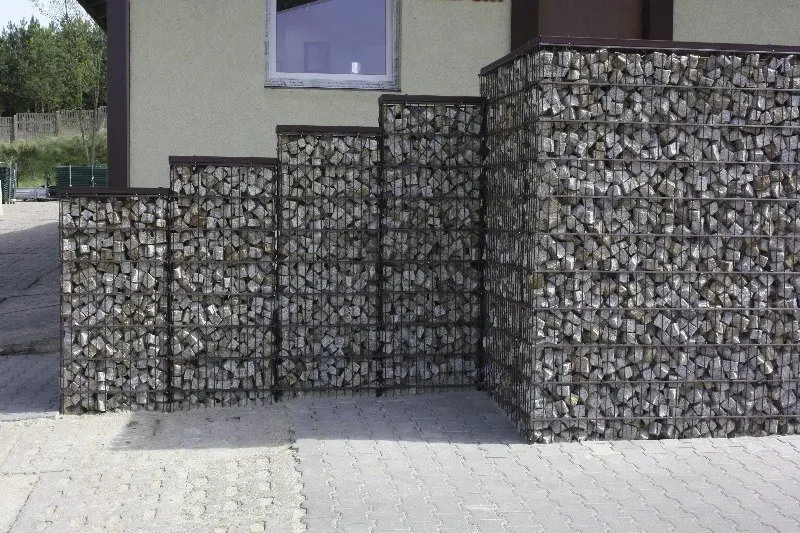

Секційний паркан. Металеві стійки (профільна труба 60×60 мм або швелер) встановлюють у бетонну основу глибиною 0,6–0,8 м з кроком 1,5–2,0 м. Секції габіонів кріплять до стійок болтами або хомутами. Внизу кожної секції передбачають дренажні щілини для стоку опадів — застій води призводить до корозії кріплення.
Нахили, кути, сходинки, сполучення з бетонними і дерев’яними елементами
Кути. Камінь у кутах укладайте з перев’язкою — чергуйте великі і середні фрагменти, щоб навантаження розподілялося рівномірно. Кути коробів зшивайте подвійним швом в’язальним дротом.

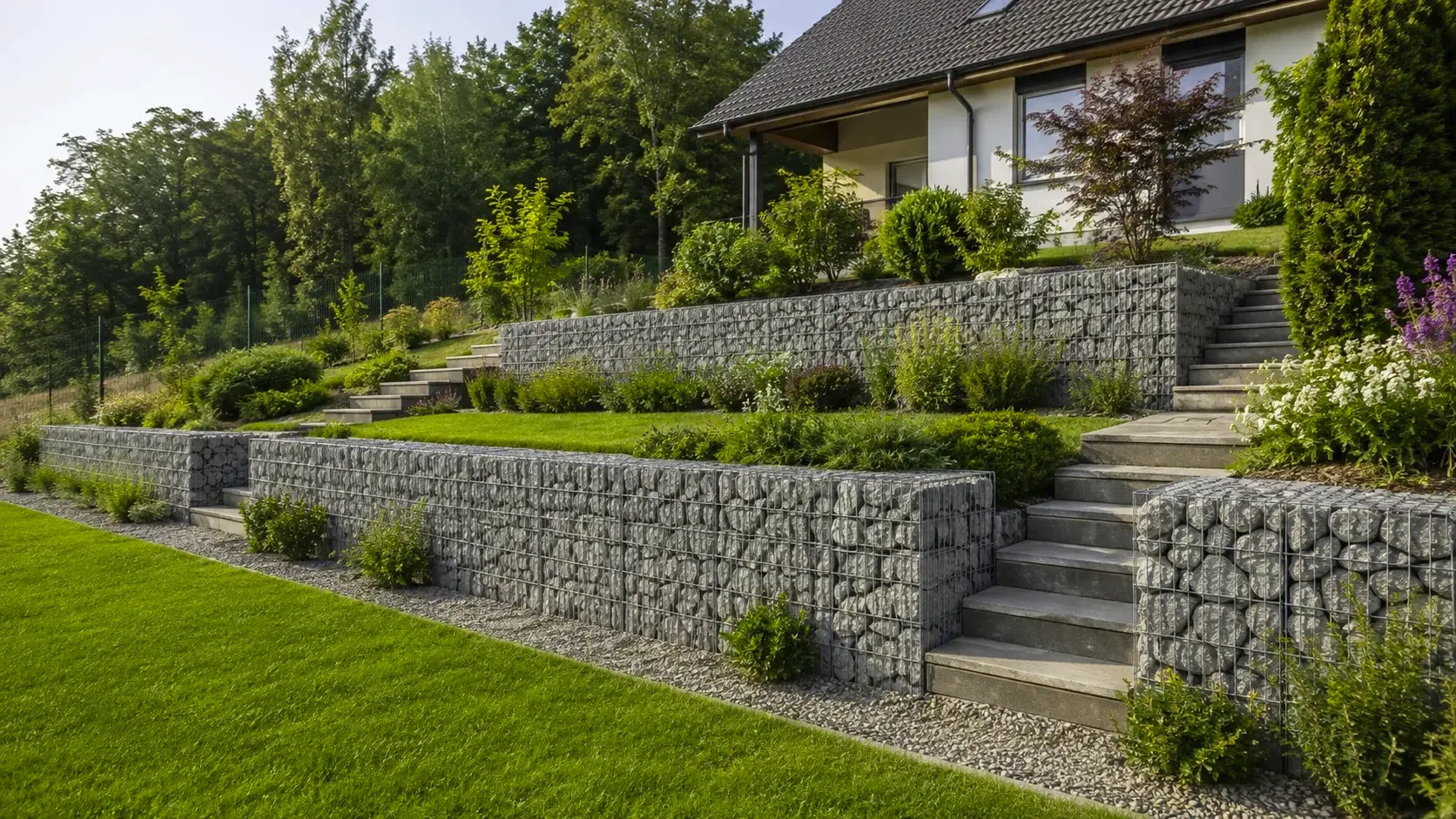

Сходинки. Кожна сходинка — окремий рівень коробів із перев’язкою. Верхній ряд відступає від нижнього на 10–15 см, створюючи сходинковий профіль.
Сполучення з бетоном. Між бетонним фундаментом і габіоном укладайте стрічку гідроізоляції (руберойд, бітумна мастика), щоб виключити передачу вологи. Анкерні зв’язки кріплять у бетон через закладні деталі.
Сполучення з деревом. Між габіоном і дерев’яними елементами (настилами, терасами) залишайте компенсаційний зазор 5–10 мм — дерево розширюється і стискається від вологості, жорстке прилягання спричинить деформації.
Помилки, деформації та як їх уникнути
Основа, дренаж, геотекстиль
Помилка: тонка або неутрамбована подушка, відсутність геотекстилю або дренажу. Конструкція просідає нерівномірно, стінки перекошуються, камінь обсипається.
Рішення: шар щебеню 20–30 см, утрамбований віброплитою, геотекстиль щільністю 150–250 г/м² під подушкою і за тильною стінкою, дренажна труба з ухилом 1–2% для відведення ґрунтових вод. Вибір параметрів дренажу і геотекстилю має враховувати умови ґрунту і ділянки.
Корозія, провисання, випирання каменю
Помилка: неякісне покриття дроту або пошкодження при різанні і збиранні, мало стяжок або їх відсутність, укладання каменю без формування фасадного ряду.
Рішення: покриття Zn–Al для вологих зон, додатково ПВХ для агресивних середовищ, захист зрізів в’язальним дротом, стяжки кожні 20–30 см по висоті, укладання каменю послойно з контролем вертикалі стінок.
Розрахунок об’єму, маси каменю і метражу сітки
Для кошторису проєкту розрахуйте об’єм короба, масу каменю з урахуванням пустот і метраж сітки для збирання.
Розрахунки і формули
Об’єм короба: V = Довжина × Ширина × Висота (м³). Відніміть об’єм діафрагм і перекриттів, якщо вони займають значну частину. Наприклад, короб 2,0×0,5×1,0 м має об’єм 1,0 м³.
Маса каменю: розраховується за формулою γ_g = γ_s × (1 − n), де γ_s — щільність каменю (для граніту 2,67 т/м³, для діориту 2,70 т/м³), n — коефіцієнт пустотності (0,30–0,40, для проєктування часто 0,35). Для короба об’ємом 1,0 м³ з гранітом і n = 0,35 маса каменю становитиме 2,67 × (1 − 0,35) ≈ 1,74 т.
Метраж сітки: периметр усіх панелей + 10–15% запас на зшивання кутів і ребер. Для короба 2,0×0,5×1,0 м периметр бокових панелей (2×(2,0+0,5)×1,0) + кришка і дно (2×2,0×0,5) = 7,0 м² сітки + запас ≈ 8,0 м².
Кількість стяжок: не менше 4 стяжок на 1 м² лицьової поверхні. Для короба висотою 1,0 м і довжиною 2,0 м (площа фасаду 2,0 м²) потрібно мінімум 8 стяжок.
В’язальний дріт для зшивання: на ребро довжиною 0,91 м беруть 1,2–1,5 м дроту. Для короба з периметром ребер 10 м знадобиться 12–15 м в’язального дроту.
Економія без втрати ресурсу: що можна замінити
Можна заощадити: на серцевинному камені — використовуйте менш декоративний, але тієї ж міцності, на типі з’єднання — зшивання в’язальним дротом дешевше за скоби і спіральки, але трудомісткіше.
Не можна економити: на покритті дроту (неякісне покриття призведе до корозії через 2–3 роки), на геотекстилі і дренажі (без них основа розмивається), на стяжках і діафрагмах (короб втрачає геометрію і випирає).
| Довжина (м) | Ширина (м) | Висота (м) | Тип каменю (щільність т/м³) | Об’єм V (м³) | Маса каменю (т) | Метраж сітки (м²) | Кількість стяжок (шт.) |
|---|---|---|---|---|---|---|---|
| 2,0 | 0,5 | 1,0 | Граніт (2,67) | 1,0 | 1,74 | 8,0 | 8 |
| 3,0 | 0,6 | 0,8 | Габро (2,70) | 1,44 | 2,53 | 11,5 | 10 |
Відповіді на часті запитання (FAQ)
Чи можна збирати габіон взимку?
Монтаж на промерзлому або засніженому ґрунті не рекомендується — основа не ущільнюється належним чином, що може призвести до просідання навесні.
Скільки часу займає збірка габіона 2×0,5×1 м?
Для досвідченого монтажника з помічником — 3–4 години на збірку короба, встановлення стяжок і заповнення каменем. Новачку знадобиться 6–8 годин, якщо враховувати підготовку основи та зшивання ребер.
Чи потрібен фундамент для габіона?
Для декоративних конструкцій висотою до 1 м і шириною понад 0,5 м фундамент не обов’язковий — достатньо ущільненої щебеневої подушки. Для підпірних стінок вище 1 м рекомендується заглиблення основи та анкерування.
Чи потрібно фарбувати або обробляти сітку після збірки?
Ні, якщо покриття вибране правильно. Додаткове фарбування може пошкодити заводське покриття і скоротити термін служби. Захищайте лише порізи та сколи вязальної дроту або антикорозійним складом.
Чи можна використовувати річкову гальку замість щебеню?
Так, якщо розмір гальки на 30–50% більший за осередок і вона морозостійка. Річкова галька менш декоративна, ніж колотий граніт, але підходить для сердечника. Не використовуйте м’який вапняк або пісковик — вони кришаться від морозів.
