Мангал із цегли власноруч: покрокова інструкція з кресленнями та порядовкою

Цегляний мангал на ділянці – стаціонарна конструкція для смаження м’яса, овочів і риби. Він акумулює та рівномірно розподіляє тепло, економить паливо і при правильній кладці служить довго. На відміну від металевих жаровень, цегла нагрівається повільно і віддає тепло поступово, без різких перепадів температури.

Така конструкція безпечна за дотримання пожежних відступів і дозволяє вбудувати стільниці, дровниці та навіть піч під казан. Цегляний мангал гармонійно вписується в ландшафт і стає центром зони відпочинку.

Будівництво власноруч вимагає точного дотримання креслень і порядовок – схем укладання цегли по рядах. Без чіткого плану навіть досвідчений майстер ризикує отримати конструкцію з нерівномірною тягою, тріщинами в швах або просіданням основи.

Що таке мангал із цегли та його переваги

Мангал із цегли – стаціонарна жаровня, викладена з вогнетривкої та облицювальної цегли за спеціальним кресленням. Головна відмінність від металевих аналогів – теплоємність: цегла нагрівається повільно, але довго утримує та рівномірно розподіляє тепло по робочій зоні.

Це знижує ризик локальних перегрівів і обвуглювання продуктів.

Основні переваги:

• Довговічність: при правильній кладці та експлуатації служить довго без капітального ремонту.
• Безпека: негорючий матеріал, стійкий до іскор і високих температур.
• Економічність палива: товсті стінки акумулюють тепло, потрібно менше дров або вугілля для підтримання температури.
• Естетика та функціональність: можливість інтеграції стільниць, мийки, ніш для дров і полиць, конструкція стає архітектурним елементом ділянки.
• Стабільність смаження: відсутність різких температурних стрибків дозволяє контролювати процес приготування і отримувати рівномірне прожарювання.

Цегляний мангал потребує фундаменту та часу на будівництво, але забезпечує надійність і комфорт, недосяжні для переносних металевих конструкцій.

Підготовка до будівництва: вибір конструкції, креслення та матеріалів

Перед початком визначте тип конструкції: простий стаціонарний мангал, комплекс із піччю під казан або кутове барбекю з робочою зоною. Вибір залежить від площі ділянки та функціональних завдань. Для невеликої дачі достатньо компактного мангала 1030×640×975 мм, для заміського будинку підходить барбекю-комплекс із димоходом і стільницями.

Ключові етапи підготовки:

1. Вибір місця: на приватній ділянці в Україні мангал розміщують з урахуванням Правил пожежної безпеки (наказ МВС № 1417). Відстань до будівель і споруд має бути не менше 30 м при відкритому вогні. При використанні спеціального вогнища та негорючих екранів допускається зменшення до 5 м. Враховуйте напрямок вітру, розташування дерев’яних споруд, дерев і парканів. Обирайте рівне місце з міцним ґрунтом, уникайте низин, де збирається вода.
2. Підготовка креслення: використовуйте готовий проєкт із порядовкою або адаптуйте під розміри обраної цегли. В Україні поширена одинарна керамічна цегла – 250×120×65 мм, потовщена – 250×120×88 мм. Вогнетривка цегла ША-8 зазвичай 250×124×65 мм. Креслення має включати план основи, розміри топки і жаровні, схему кладки кожного ряду, розміщення металевих опор і конфігурацію димозбірника, якщо передбачено. Товщину швів підбирають з урахуванням типу розчину і проєкту.
3. Розрахунок матеріалів: на простий мангал знадобиться 200–350 цеглин (вогнетривких – 60–100 шт. для топки, решта – облицювальні). Для фундаменту – цемент М400, пісок, щебінь, арматура (сітка або стержні 8–10 мм), гідроізоляція (рубероїд або гідроізол). Для розчину – глина, шамотний пил, просіяний пісок, цемент. Металеві елементи: куточки 40×40 або 50×50 мм, колосникова решітка, дверцята піддувала.
4. Інструменти: будівельний рівень (80–100 см), рулетка, шнур-причалка, кутник, кельма, кирочка, розшивка для швів, ємності для розчину, будівельний міксер, УШМ з алмазним диском по цеглі, ручна трамбівка.

Типові помилки на етапі підготовки:

• Відсутність точного креслення: кладка «на око» призводить до нерівномірних швів, зміщення рядів і порушення геометрії димозбірника.
• Ігнорування пожежних норм: встановлення мангала ближче встановлених відступів до дерев’яних споруд або паркану створює ризик займання.
• Неправильний вибір цегли: використання звичайної керамічної цегли в топці разом із вогнетривкою призводить до тріщин і руйнування конструкції при температурах вище 600 °C.

Вибір матеріалів

Матеріали для цегляного мангала поділяються на дві категорії: для зони високих температур (топка, жаровня) і для зовнішньої кладки (цоколь, стільниці, димохід вище зони високих температур).

Вогнетривка цегла (шамотна): для кладки топки зазвичай використовують шамотну цеглу марок ША або ШБ. Наприклад, ША-8 підходить для конструкцій з інтенсивним нагрівом. Її укладають на спеціальну вогнетривку кладкову суміш, призначену для печей і барбекю. При виборі враховуйте жаростійкість, а також вплив вологи і морозу. Шамотну кладку необхідно захищати від постійного намокання, особливо якщо мангал експлуатується без навісу.

Облицювальна керамічна цегла: для зовнішньої кладки використовуйте повнотілу керамічну цеглу з морозостійкістю F50–F100. Облицювальна цегла витримує до 200 циклів заморожування-розморожування при маркуванні F200, але для мангала без даху оптимальний F100. Робоча температура для облицювання не критична – вона не контактує з прямим жаром. Укладання ведеться на цементно-піщаний розчин М150–М200.

Камінь: природний камінь (піщаник, вапняк) допустимий для цоколя і декоративного оздоблення, але не для зони топки. Камінь гірше утримує тепло і може тріскатися при різких перепадах температури.

Металеві елементи:

• Колосникова решітка: чавун або жаростійка сталь, розмір під внутрішній периметр топки.
• Куточки 40×40 або 50×50 мм для опори перекриттів і арок.
• Дверцята піддувала і зольника (опціонально).
• Гідроізоляція: рубероїд або гідроізол у два шари між фундаментом і першим рядом кладки.
• Базальтовий картон (товщина 5–10 мм) для компенсаційних швів біля металевих елементів.

Не використовуйте:

• Силікатну цеглу в зоні топки – вона не витримує високих температур і вологості.
• Пустотілу цеглу в несучих елементах – низька міцність і теплопровідність.
• Цементно-піщаний розчин у топці – при нагріванні він тріскається і втрачає міцність.

Як приготувати правильний розчин для кладки мангала

Для цегляного мангала використовують два типи розчину: вогнетривкий (для топки і жаровні) та цементно-піщаний (для зовнішньої кладки і димоходу вище зони високих температур).

Вогнетривкий розчин (глина + шамотний пил):

Основа – глина середньої жирності і просіяний пісок (фракція до 1,5 мм) у пропорції 1:1 або 1:2 за об’ємом. Для підвищення вогнетривкості додають шамотний пил (10–20 % від маси глини). Глину замочують на добу, потім протирають через сито для видалення каменів і великих включень.

Замішування: сухі компоненти (пісок + шамотний пил) перемішують, потім додають глиняне «молоко» малими порціями до консистенції густої сметани. Готовий розчин не повинен розтікатися і кришитися при стисненні.

Перевірка жирності глини: скатайте джгут діаметром 10–12 мм і довжиною 15–20 см. Зігніть його навколо круглого предмета (наприклад, держак лопати діаметром 40–50 мм). Якщо джгут тріскається одразу – глина тоща, додайте менше піску. Якщо тріщини з’являються лише при згині 90° – пропорція оптимальна. Якщо джгут згинається без тріщин і липне до рук – глина жирна, додайте більше піску.

Цементно-піщаний розчин (для зовнішньої кладки):

Пропорція цемент М400 : пісок = 1:3 за об’ємом (для розчину марки М150). Для більшої пластичності допустимо додати 10 % вапна-пушонки. Сухі компоненти перемішують, потім додають воду малими порціями, контролюючи консистенцію.

Готовий розчин має триматися на кельмі без стікання, але легко розподілятися по цеглі. Робочий час розчину – 1,5–2 години, після чого він починає схоплюватися і втрачає пластичність.

Типові помилки при приготуванні розчину:

• Використання цементно-піщаної суміші в топці: при нагріванні вона втрачає міцність, шви кришаться.
• Занадто рідкий розчин: «пливе» при укладанні, шви нерівномірні, цегла сповзає.
• Занадто густий розчин: не заповнює всі порожнини, залишаються повітряні кишені, знижується міцність кладки.
• Додавання води в уже почавший схоплюватися розчин: руйнує структуру, знижує міцність.

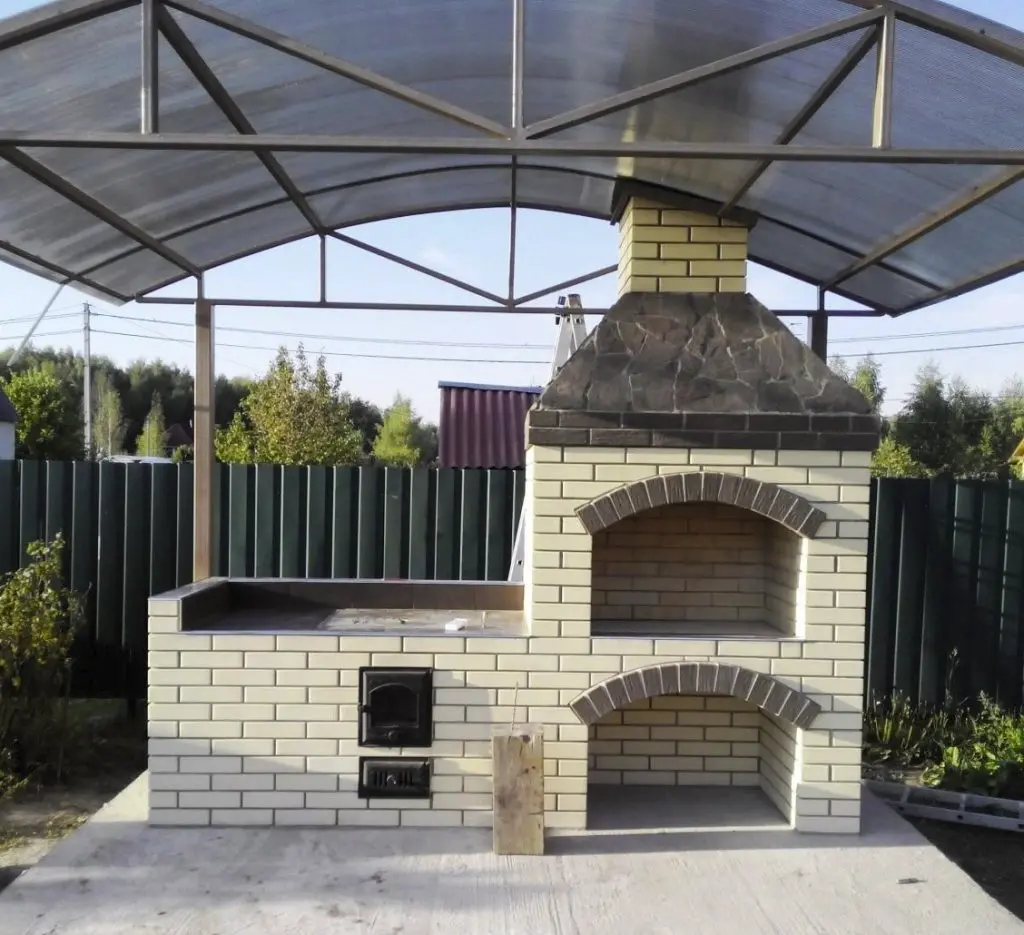

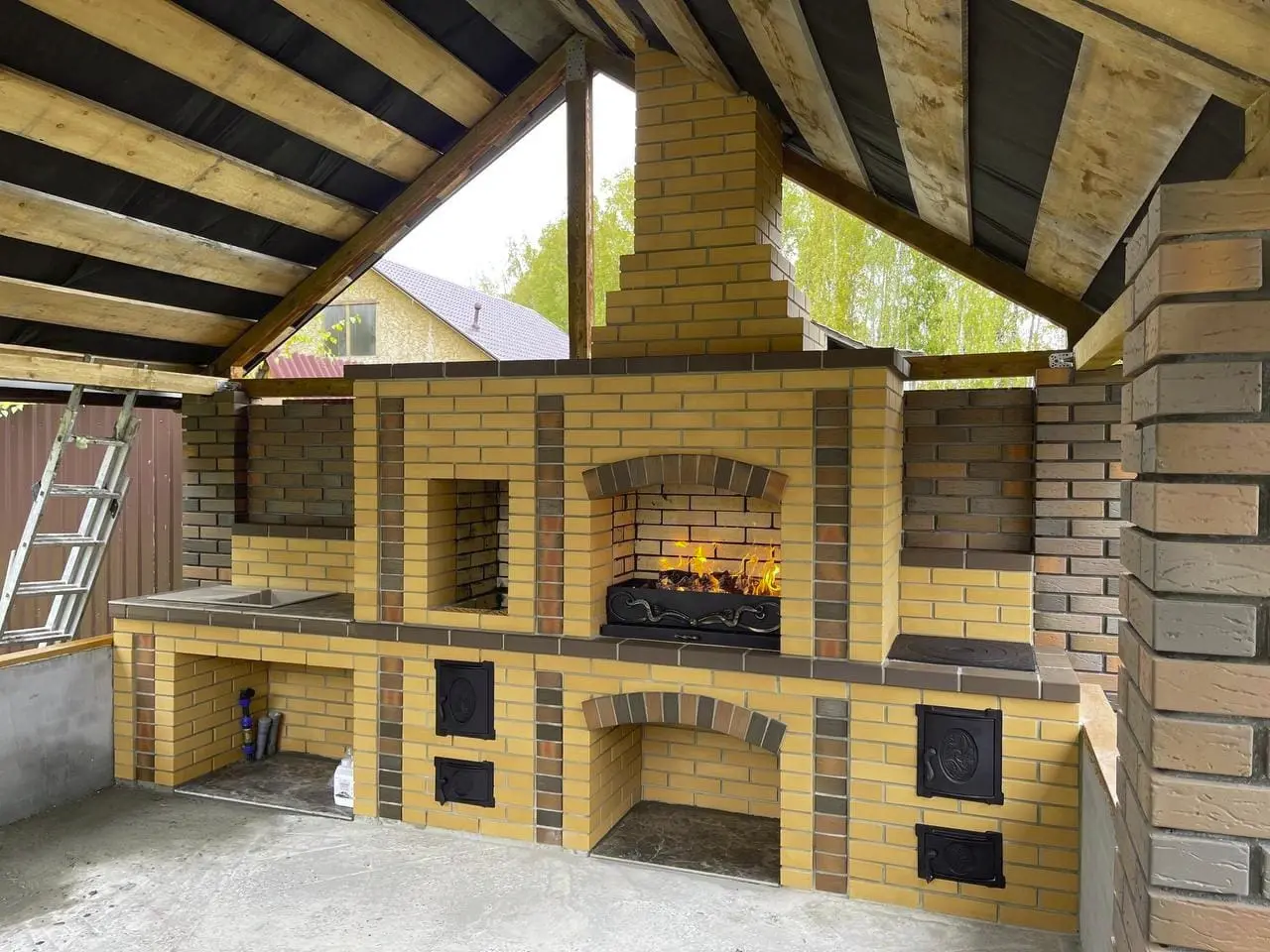

Вибір проєкту мангала: популярні види та їх креслення

Проєкт визначає функціональність, габарити та складність кладки. Нижче – порівняння трьох типових конструкцій для приватної ділянки.

Рекомендації щодо вибору:

• Для дачі з рідким використанням: простий класичний мангал – надійність без зайвої складності.
• Для заміського будинку з частими виїздами на природу: мангал із піччю під казан – розширені можливості при помірному збільшенні габаритів.
• Для постійного проживання та розвиненої зони відпочинку: кутовий барбекю-комплекс – повноцінна літня кухня.

Кладка мангала із цегли власноруч: покрокова інструкція з порядовкою

Нижче – покрокова інструкція з кладки базового мангала з топкою і димозбірником. Для кожного етапу вказана схема-порядовка (послідовність рядів). Всі виміри ведіть рівнем і шнуром-причалкою, відхилення по горизонталі допустимі в межах ±2 мм на 1 м довжини.

1) Підготовка місця

Розмітьте місце під мангал за кресленням, попередньо перевіривши пожежні відступи та розташування підземних комунікацій. Перед земляними роботами обов’язково уточніть наявність і розташування комунікацій, щоб уникнути пошкоджень і забезпечити безпеку.

Видаліть рослинний шар і підготуйте основу з урахуванням типу ґрунту. На стійких піщаних ґрунтах обсяг підготовки може бути невеликим, тоді як на глинистих ділянках, поширених у багатьох регіонах України, враховуйте морозне спучування і можливе накопичення вологи. Товщину піщано-щебеневої подушки і глибину виїмки визначають за вибраною конструкцією фундаменту. Кожен шар основи ретельно ущільнюють.

Перевірте горизонталь рівнем, допуск ±5 мм на всю площу основи. Контролюйте діагоналі: різниця не повинна перевищувати 10 мм – це гарантує прямокутність.

2) Фундамент

Тип фундаменту обирають з урахуванням ваги конструкції, характеристик ґрунту і глибини сезонного промерзання. Умови будівництва в різних регіонах України можуть суттєво відрізнятися. Для невеликого відкритого мангала на стійкому непучиністому ґрунті може підійти армована бетонна плита. На глинистих, переувлажнених і схильних до морозного спучування ґрунтах потрібна додаткова підготовка основи або інше конструктивне рішення.

При влаштуванні плитного фундаменту зніміть родючий шар ґрунту, сформуйте і ущільніть основу, встановіть опалубку та арматуру згідно з проєктом. Потім залийте бетон відповідного класу міцності і забезпечте догляд за ним: захистіть від передчасного висихання, дощу і замерзання. Розрахункову міцність бетон у стандартних умовах зазвичай оцінюють у віці 28 діб. Після досягнення необхідної міцності на поверхню основи укладіть горизонтальну гідроізоляцію, що перешкоджає проникненню вологи в цегляну кладку.

Рекомендується залучати фахівців для оцінки ґрунту і проєктування фундаменту, щоб забезпечити надійність і довговічність конструкції.

3) Перший ряд

Перед укладанням виконайте суху розкладку: розкладіть цеглини без розчину, перевірте, що всі елементи входять у контур, шви рівномірні (5–7 мм). Підріжте цеглини за потреби. Укладіть перший ряд на цементно-піщаний розчин М150. Натягніть шнур-причалку по зовнішньому периметру, вирівняйте кожну цеглину за шнуром і рівнем.

Контролюйте товщину шва: 5–7 мм для горизонтального, 8–10 мм для вертикального. Перший ряд – базова геометрія всієї конструкції: помилки тут можуть призвести до перекосу і тріщин у кладці.

4) Ряди 2–3 – цоколь

Формуйте основу під стільниці або полиці (якщо передбачено проєктом). Залиште технологічні ніші для дровника або зберігання інвентарю. Кожен ряд викладайте з перев’язкою не менше 1/4 довжини цегли (оптимально – на половину).

Перев’язка забезпечує монолітність кладки: вертикальні шви сусідніх рядів не повинні співпадати. Перевіряйте вертикаль відвісом або довгим рівнем після кожного ряду. Шви вирівнюйте одразу: надлишки розчину знімайте кельмою, розшивкою формуйте профіль шва (за потреби декоративне оздоблення). Для захисту від вологи рекомендується передбачити гідроізоляцію цоколя.

5) Ряди 4–6 – зольник і піддувало

На цих рядах формується зольна камера і отвір піддувала. Зольник забезпечує доступ повітря до палива і спрощує видалення золи. Внутрішню частину топки починайте викладати вогнетривкою цеглою на вогнетривкому розчині (глина + шамотний пил). Зовнішню кладку ведіть облицювальною цеглою на цементно-піщаному розчині.

Важливо: вогнетривку і звичайну цеглу не перев’язують безпосередньо – між ними залишають компенсаційний зазор 5–10 мм, заповнений базальтовим картоном. Це компенсує різне температурне розширення матеріалів і запобігає тріщинам.

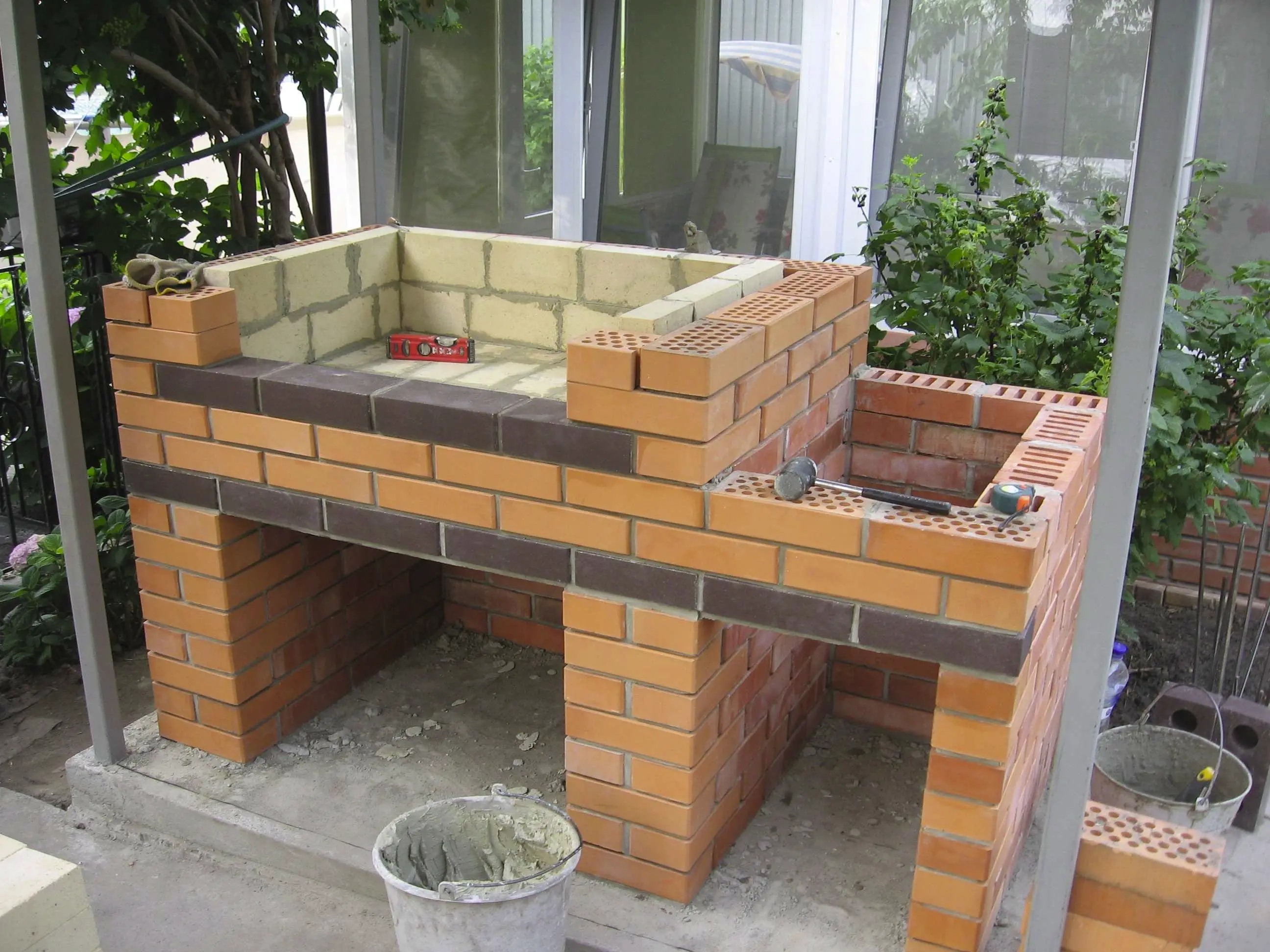

6) Ряди 7–9 – топка і жаровня

Формуйте стінки топки з шамотної цегли на вогнетривкій кладковій суміші. Встановіть металеві куточки 40×40 або 50×50 мм для опори колосникової решітки і перекриттів. Куточки укладайте кінцями в шви кладки з опорою не менше 50 мм на кожну сторону.

Контролюйте рівень і горизонт кожного ряду: відхилення по горизонталі понад 3 мм призведе до перекосу верхніх рядів і порушення геометрії димозбірника. Якщо проєкт передбачає решітку для смаження, закладіть опорні елементи на висоті 600–700 мм від колосників (стандартна робоча висота для комфортного смаження).

7) Ряди 10–12 – перекриття/арка

Перекривайте прорізи топки металевими куточками або викладайте арку за дерев’яним шаблоном. Для арки виготовте шаблон із дошки або фанери за радіусом прорізу, встановіть розпірки. Цеглини арки підрізайте у формі клинів (верхня грань ширша за нижню на 3–5 мм), укладайте з однаковим швом по всьому радіусу.

Замкову цеглину (центральну) встановлюйте останньою. Після схоплювання розчину (24–48 годин) акуратно зніміть шаблон. Шви мають бути тонкими і рівномірними – товстий шов в арці призводить до її провисання і руйнування під навантаженням.

Для кладки арок рекомендується мати досвід або консультуватися зі спеціалістом, оскільки помилки можуть спричинити деформації.

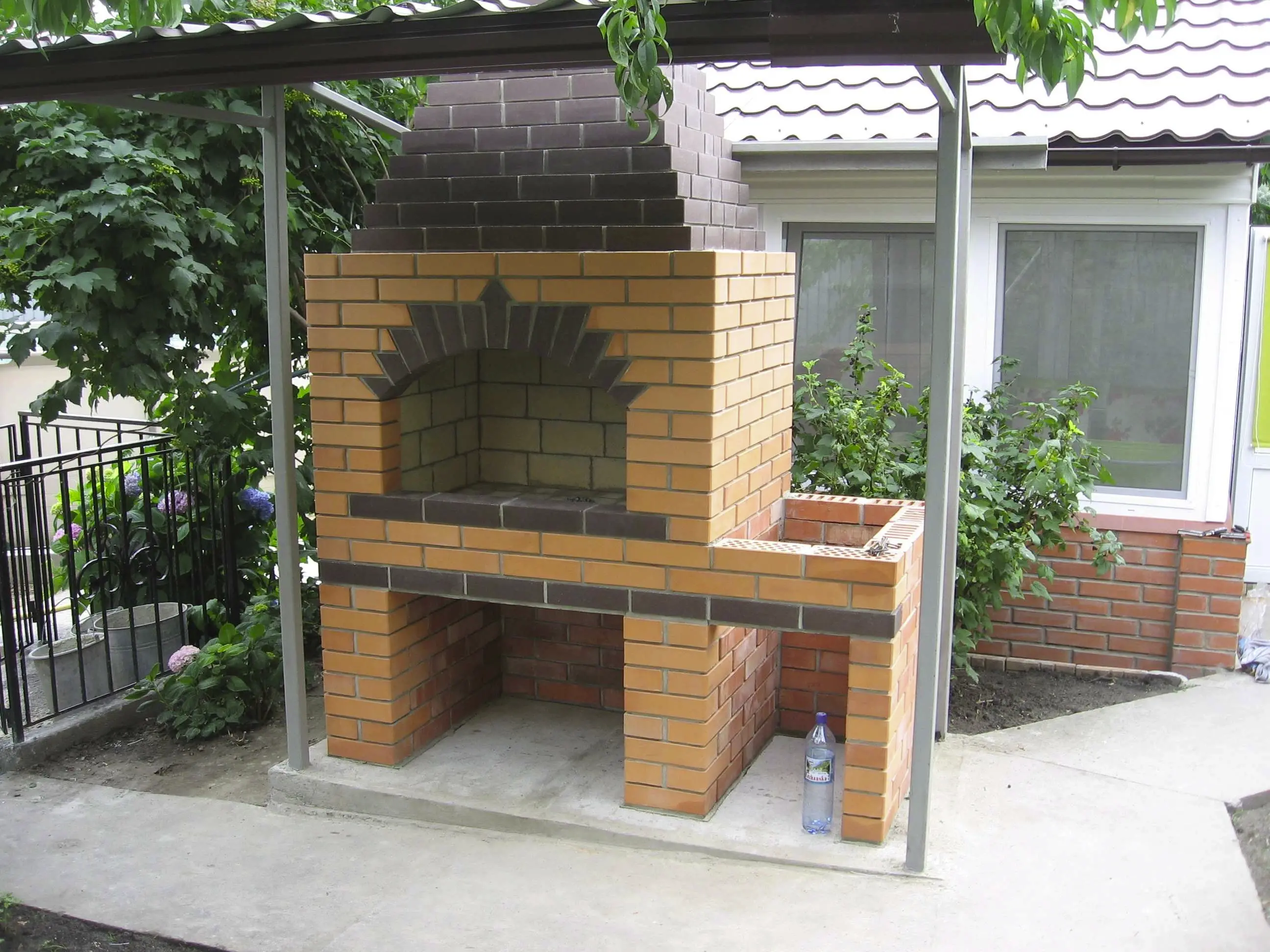

8) Ряди 13–15 – димозбірник

Димозбірник – конусоподібна зона, де дим із топки збирається і спрямовується в димохід. Формуйте його зі зміщенням цегли всередину (зазвичай на 1/4–1/3 довжини цегли в кожному ряду). Внутрішня поверхня має бути гладкою, без виступів і «кишень», де накопичується сажа.

Переріз димозбірника поступово звужуйте до димоходу, різкі уступи неприпустимі – вони порушують тягу і викликають зворотне димлення. Якщо димозбірник не передбачений проєктом (наприклад, у простому відкритому мангалі), цей етап можна пропустити.

9) Димохід

Висоту і переріз димоходу підбирають за конструкцією топки, розмірами димозбірника і умовами розміщення. Універсальної висоти, придатної для будь-якого мангала, не існує. Для стійкої тяги важливо правильно розрахувати димовий канал, виключити різкі звуження і враховувати вплив вітру. Кладку димоходу ведуть із постійним контролем вертикальності, а внутрішні поверхні виконують максимально рівними.

Якщо мангал розташований під навісом або в альтанці, особливу увагу приділяють протипожежному захисту покрівлі. Згідно з будівельними нормами, відстань від зовнішньої поверхні цегляної або бетонної димової труби до дерев’яних елементів покрівлі має бути не менше 130 мм. Вузол проходу виконують із дотриманням вимог пожежної безпеки, використовуючи негорючі матеріали. Конструкцію димоходу і висоту його виводу над покрівлею необхідно передбачити в проєкті.

Рекомендується залучати фахівців для проєктування і монтажу димоходу, щоб забезпечити безпеку і ефективність роботи.

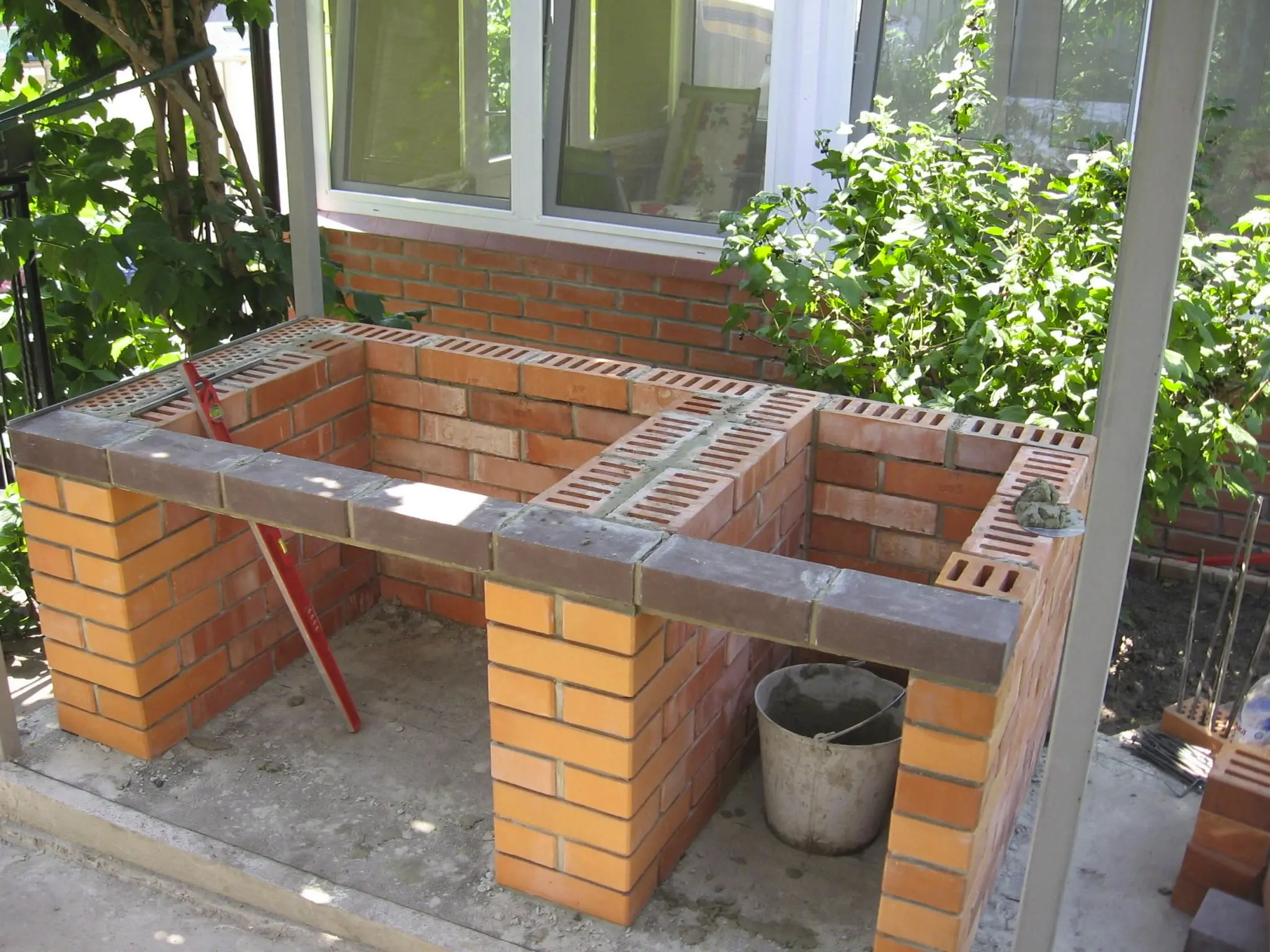

10) Фінал кладки

Заповніть усі шви розчином, видаліть надлишки вологою губкою або щіткою. Перевірте вертикаль і горизонт фінальних рядів. Залиште компенсаційні зазори біля металевих елементів (решітки, дверцята, куточки) – метал розширюється при нагріванні, і жорстка фіксація призведе до тріщин у кладці.

Дайте конструкції висохнути природним шляхом: влітку 7–10 днів, у прохолодну погоду – до 14 днів. Не прискорюйте сушку примусовим нагрівом – це спричинить нерівномірну усадку і тріщини.

Типові помилки новачків:

• Товсті шви і «гуляючий» рівень: шви товщі 10 мм знижують міцність кладки, а відхилення від горизонту призводить до перекосу рядів і тріщин.
• Використання одного виду розчину всюди: цементно-піщана суміш у топці тріскається при нагріванні, вогнетривкий розчин обов’язковий для зони жару.
• Відсутність гідроізоляції: без гідроізоляції між фундаментом і першим рядом волога з ґрунту піднімається капілярами, взимку замерзає в порах цегли і руйнує кладку.
• Різкі уступи в димозбірнику: ступінчастий перехід від топки до димоходу створює турбулентність, сажа осідає в «кишенях», тяга погіршується.

Фінальні штрихи: сушка, оздоблення і перший розпал

Після завершення кладки конструкція має повністю висохнути перед першим використанням. Сушка триває 7–14 днів залежно від товщини стін і погодних умов. Не прискорюйте процес примусовим нагрівом – нерівномірна усадка розчину призведе до тріщин.

Перший розпал проводьте щадним режимом: використовуйте дрібні поліна або папір, прогрівайте конструкцію поступово без високих температур. Мета першого розпалу – остаточно видалити вологу зі швів і «обпалити» вогнетривку кладку.

Перший розпал:

1. Закладіть невелику кількість сухих трісок або паперу в топку. Розпаліть вогонь і підтримуйте слабке горіння 20–30 хвилин.
2. Додайте дрібні поліна, доведіть температуру до 200–300 °C (рука на відстані 30 см від жаровні відчуває помірне тепло).
3. Дайте конструкції охолонути природним шляхом. Повторіть процедуру ще 2–3 рази з інтервалом 1–2 дні, поступово збільшуючи інтенсивність горіння.

Оздоблення і захист:

• Розшивка швів: якщо шви не були розшиті при кладці, пройдіться розшивкою по зовнішніх швах для декоративного ефекту і ущільнення.
• Гідрофобізатори: для захисту облицювальної цегли від вологи обробіть зовнішню кладку гідрофобізуючим складом (наноситься пензлем або розпилювачем у 1–2 шари).
• Козирок або захист від дощу: якщо мангал не має даху, виготовте знімний металевий козирок або накривайте зону топки брезентом поза сезоном використання. Постійне намокання внутрішніх поверхонь топки скорочує термін служби вогнетривкої кладки.

Поради щодо догляду та обслуговування цегляного мангала

Для продовження терміну служби цегляного мангала дотримуйтеся наступних рекомендацій:

• Регулярно очищуйте зольник і піддувало від золи та залишків палива, щоб забезпечити хорошу тягу.
• Перевіряйте стан швів і за потреби виконуйте ремонт кладки, використовуючи відповідний розчин.
• Захищайте мангал від вологи – використовуйте навіс або накривайте зону топки в періоди не використання.
• Обробляйте облицювальну цеглу гідрофобізаторами для зниження вбирання вологи і запобігання руйнуванню при замерзанні.
• Уникайте різких перепадів температури під час експлуатації, особливо в перші місяці після будівництва.

Поширені помилки при самостійному будівництві мангала і як їх уникнути

• Недостатня підготовка основи: не враховують особливості ґрунту і не ущільнюють шари – це може призвести до просідання і тріщин. Рекомендується провести обстеження ґрунту і за потреби звернутися до фахівців.
• Відсутність гідроізоляції: волога з ґрунту руйнує кладку, особливо в зимовий період. Обов’язково укладайте гідроізоляцію між фундаментом і першим рядом цегли.
• Використання невідповідних матеріалів: застосування силікатної або пустотілої цегли в топці призводить до швидкого руйнування. Використовуйте лише вогнетривку шамотну цеглу для зон високих температур.
• Порушення технології кладки: відсутність перев’язки швів, неправильна товщина швів, відсутність компенсаційних зазорів біля металевих елементів – усе це знижує міцність і довговічність конструкції.
• Ігнорування пожежних норм: встановлення мангала надто близько до горючих матеріалів підвищує ризик займання. Дотримуйтеся встановлених відступів і використовуйте негорючі екрани за потреби.
• Недостатній контроль геометрії: відсутність контролю рівнем і відвісом призводить до перекосу і тріщин. Контролюйте кожен ряд кладки.
• Неправильний перший розпал: різкий нагрів може викликати тріщини. Проводьте перший розпал поступово, збільшуючи температуру.

Вимоги безпеки при кладці та експлуатації мангала

• Перед початком земляних робіт обов’язково перевірте наявність підземних комунікацій, щоб уникнути пошкоджень і забезпечити безпеку.
• Під час роботи з розчинами використовуйте засоби індивідуального захисту: рукавички, окуляри і маску, щоб уникнути контакту з хімічними речовинами і пилом.
• Дотримуйтеся пожежних відступів при розміщенні мангала на ділянці і використовуйте негорючі матеріали для огородження зони вогню.
• Під час монтажу металевих елементів дотримуйтеся обережності, використовуйте відповідні інструменти і засоби захисту.
• Не допускайте експлуатації мангала поблизу горючих матеріалів без відповідного захисту.
• Під час першого розпалу забезпечте поступове нагрівання конструкції, уникайте різких температурних перепадів.
• При влаштуванні димоходу і проходах через покрівлю використовуйте негорючі матеріали і дотримуйтеся норм протипожежної безпеки.
