Паркан із габіонів своїми руками: покрокова інструкція

Що таке паркан із габіонів: особливості конструкції та переваги

Паркан із габіонів — огорожа з металевих коробів, заповнених каменем. Конструкція збирається з панелей сітки, які стягуються спіраллю або дротом і заповнюються кам’яним наповнювачем. Такий каркас тримає форму без масивного фундаменту, пропускає воду та витримує вітрові навантаження.

Ключові переваги:

Міцність і стійкість. Короби з оцинкованої сталі Ø 3,0–3,8 мм не прогинаються під засипкою і зберігають вертикаль навіть на схилах.

Дренаж без додаткових систем. Кам’яна маса виключає застій вологи та гідростатичний тиск за огорожею. Для ефективного дренажу на ділянці важливо передбачити геотекстиль по задній стінці короба та відвід води біля основи.

Довговічність без складного обслуговування. Покриття Zn-Al (Galfan) або цинк 244–290 г/м² захищає каркас від корозії мінімум на 15–25 років.

Звуко- та пилозахист. Щільне укладання каменю гасить звук проїжджаючого транспорту і затримує пил.

Гнучкість архітектури. Габіони формують рівні та криволінійні лінії, їх комбінують із деревом, металом або профлистом для полегшених комбінованих секцій.

Які матеріали потрібні для будівництва габіонів

Для коректного монтажу потрібно підібрати компоненти каркаса, з’єднувачі, основу та камінь. Базовий комплект: сітка, дріт або спіралі, стяжки/розпірки, геотекстиль, кам’яний наповнювач. Інструменти обирають залежно від обсягу робіт і довжини огорожі.

Для каркаса:

Сітка зварна з цинк-алюмінієвим (галфан) покриттям, комірка 50×50–100×50 мм. Поточні специфікації закріплюють діаметр основного дроту 2,7–3,0 мм, кромочного 3,4–3,9 мм.

Дріт зі сталі з цинковим/Galfan покриттям Ø 2,7–4,0 мм. Для з’єднань зазвичай застосовують 2,2 мм.

Спіралі, C-кліпси або в’язальний дріт для з’єднання панелей.

Стяжки/розпірки (спейсери) для збереження геометрії при засипанні — встановлюють кожні 20–30 см по висоті.

Геотекстиль nonwoven щільністю 150–200 г/м² під основу і опційно під внутрішній шар для дрібного каменю.

Приклад специфікації матеріалів на 1 погонний метр паркану (висота 1,8 м, товщина 0,4 м):

Панелі сітки: ~3,6 м² (з урахуванням діафрагм і кришки)

Спіралі/кліпси: по периметру стиків, крок ~15–20 см

Стяжки: ~6–9 шт. на 1 метр (кожні 20–30 см по висоті, 2–3 ряди по довжині)

Геотекстиль: ~0,5 м² під основу

Камінь: ~0,72 м³ (при насипній щільності 1,5–1,7 т/м³ — приблизно 1,1–1,2 тонни)

Калькулятор об’єму і маси каменю:

Об’єм заповнення: V = довжина × висота × товщина (м³)

Маса каменю: m = V × насипна щільність (кг/м³)

Для граніту/базальту: ~1600–1700 кг/м³ у насипу

Для гальки округлої: ~1500–1600 кг/м³

Приклад: секція 2×0,5×0,3 м → V=0,3 м³, при 1,6 т/м³ → ~0,48 т каменю

Детальніше про технологію монтажу габіонів дивіться в матеріалі габіони своїми руками.

Як обрати наповнювач (камінь) для габіонного паркану

Камінь забезпечує міцність, зовнішній вигляд і довговічність. Головні критерії: розмір фракції в 1,5–2 рази більший за мінімальний розмір комірки, висока морозостійкість, відсутність слюдяних/шаруватих порід.

Підходящі породи:

Граніт і базальт — висока міцність, низьке водопоглинання, стійкість до УФ і морозу. Щільність граніту становить близько 2400–2700 кг/м³.

Діабаз — проміжний варіант між гранітом і базальтом, темно-сірі відтінки.

Міцний щебінь — універсальне рішення для сердечника, якщо лицеві ряди заповнені декоративним каменем.

Галька — м’які кольори та округла форма, потребує акуратного укладання для щільного заповнення.

Колір і однорідність:

Сірі, графітові, темні відтінки — класика для строгого стилю. Теплі бежеві або контрастні мікси (сірий + коричневий) — для ландшафтного дизайну. Перевіряйте локальну доступність: камінь із найближчого кар’єру знижує логістичні витрати.

Фракція:

Для комірки 50×100 мм оптимально 80–150 мм.

Для комірки 50×50 мм — 70–120 мм.

Камінь має бути чистим, твердим, без вивітрювання, з щільністю переважно від 2400 кг/м³.

Підготовка та основа

Крок 1. Розмітка

Виносьте трасу огорожі: кілочки по кутах і через 1,5–2,0 м, натягніть шнур. Позначте місця під ворота і хвіртки. Перевірте схили ділянки та дренажні шляхи — габіони пропускають воду, але основа має відводити її від споруди.

Крок 2. Підготовка основи

Зніміть рослинний шар на глибину 10–15 см, вирівняйте траншею. Укладіть геотекстиль nonwoven 150–200 г/м² для відсічення ґрунту від щебеню. Змонтуйте щебеневу подушку шаром 10–20 см (для висоти паркану 1–1,5 м), 20–30 см (для висоти 2 м і вище). Уплотніть віброплитою або ручною трамбівкою.

На слабких ґрунтах збільшіть товщину підсипки до 25–30 см і додайте піщаний шар 5–10 см для розподілу навантаження.

Крок 3. Фундамент (коли потрібен)

Матриця рішень:

Для більшості габіонних огорож достатньо ущільненої гранулярної основи, а бетон застосовують при слабких ґрунтах або поблизу будівель. В інших випадках бетон не обов’язковий. Важливо: уточнюйте геологію ділянки — на торф’яних і підтоплюваних ґрунтах без інженерного розрахунку будівництво небезпечне.

Збірка, монтаж і засипка

Крок 4. Збірка каркаса

Розкладіть панелі по лінії огорожі. З’єднайте їх спіраллю, C-кліпсами або в’язальним дротом по всіх стиках — стикування має бути безперервним, без пропусків. Встановіть діафрагми (вертикальні роздільники) через кожні 0,5–1,0 м для жорсткості. Вставте стяжки/розпірки кожні 20–30 см по висоті, щоб зберегти форму при засипанні. Контролюйте перпендикулярність кутів кутником або рівнем.

Контрольні допуски:

Відхилення вертикалі: ≤3 мм на 1 м висоти

Відхилення горизонталі кришки: ≤5 мм на секцію

Діафрагми: через 0,5–1,0 м (для секцій довжиною >1,5 м обов’язкові)

Стяжки: кожні 20–30 см по висоті і кожні 0,5–0,7 м по довжині

Крок 5. Монтаж і з’єднання коробів

Виставте короби за шнуром, перевірте вертикаль будівельним рівнем. Зв’яжіть сусідні секції по всій висоті дротом Ø 2,2 мм або заводськими хомутами. При комбінованій огорожі (габіони + дерево/метал) виконайте анкерування до закладних стійок. Не залишайте щілин між коробом і ґрунтом — підкладіть камінь або добірні панелі.

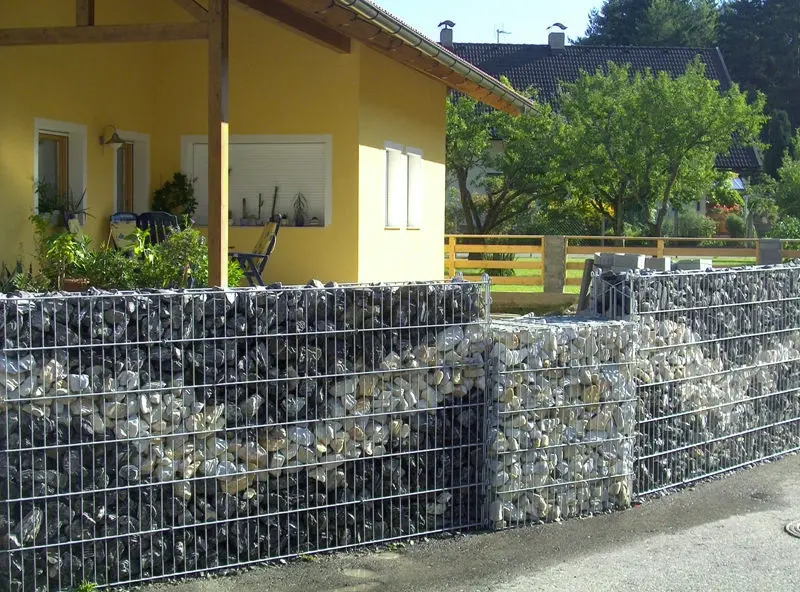

Крок 6. Засипка каменю

Фасадні ряди: акуратно підбирайте камінь за кольором і фракцією, розвертайте плоскими гранями назовні для рівної лицевої поверхні. Серцевину можна заповнювати щебенем. Працюйте шарами по 20–30 см, після кожного шару підтягайте стяжки. Уникайте «містків» (повітряних кишень) і точкових навантажень на стінки короба — камінь має розподілятися рівномірно.

Крок 7. Кришки та фініш

Закрийте верхні кришки, стягніть кліпсами або спіраллю по всьому периметру. Перевірте горизонталь і жорсткість конструкції. Приберіть будівельне сміття, відновіть планування навколо огорожі. Якщо є металеві стовпи або закладні, обробіть місця зварювання і зрізів антикорозійним складом (цинконаповнена фарба). Монтаж завершено — огорожа готова до експлуатації без додаткових робіт.

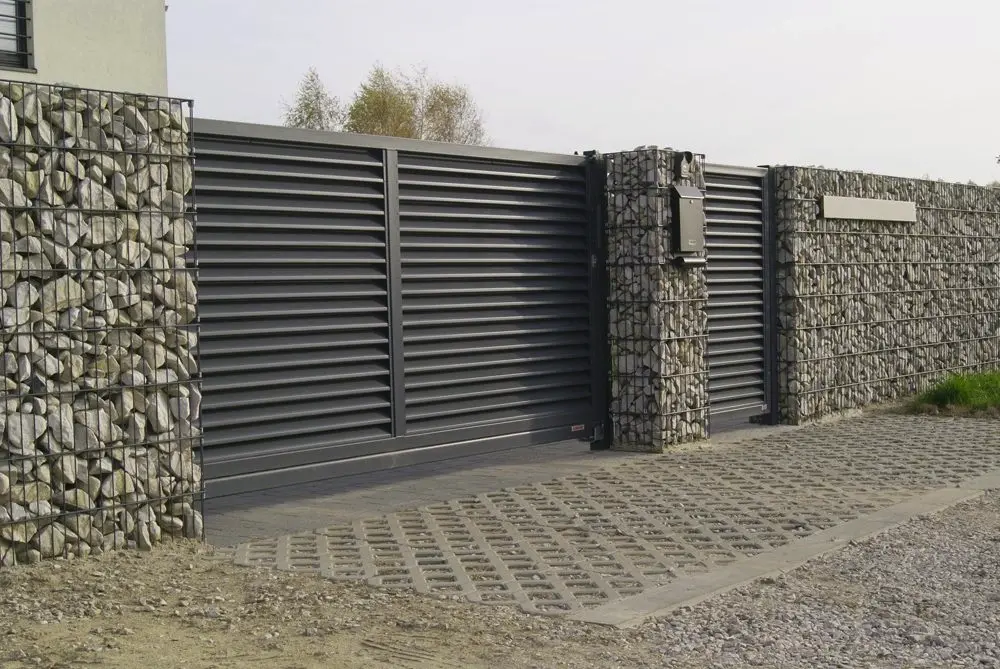

Ворота і хвіртки в габіонних огорожах: вузли посилення

На відміну від поширеної думки, що велика вага габіонного паркану не дозволяє створювати хвіртки, правильне посилення робить прорізи цілком реалізованими. Ключ — у розподілі навантаження та надійній фіксації.

Основні вузли посилення:

1. Подвійні діафрагми біля прорізів

По обидва боки хвіртки/воріт встановлюють додаткові вертикальні перегородки з меншим кроком (0,3–0,5 м замість 0,5–1,0 м). Це запобігає боковому зміщенню секцій під вагою.

2. Закладні стійки з пластинами і хомутами

Сталеві стовпи Ø 80–100 мм бетонують на глибину 0,8–1,2 м. До стовпів приварюють горизонтальні пластини, які заводять всередину габіонної секції і фіксують хомутами до сітки. Петлі навішують безпосередньо на закладні стійки.

3. Розподільчі плити під стовпи

Під ворітні стовпи укладають бетонну плиту 0,6×0,6×0,15 м для розподілу точкового навантаження. Плиту заглиблюють нижче підошви габіона на 10–15 см.

4. Локальне потовщення секції

Секції габіона по обидва боки прорізу роблять товщиною 0,5–0,6 м (замість стандартних 0,3–0,4 м) на ділянці 1,0–1,5 м. Це створює додатковий противагу.

Практична порада: для легких хвірток (до 40 кг) достатньо закладних стовпів і подвійних діафрагм. Для розпашних воріт (>100 кг) рекомендується використовувати всі чотири вузли посилення.

Поширені помилки при монтажі габіонів і як їх уникнути

Помилки з основою

Слабке ущільнення призводить до просідання і перекосу коробів. Порада: трамбувати кожен шар щебеню віброплитою, монтувати подушку 10–20 см (для висоти до 1,5 м) або 20–30 см (для висоти від 2 м), укладати геотекстиль для відсічення ґрунту.

Низькоякісний каркас

Тонкий дріт (Ø <2,7 мм) і слабка сітка знижують несучу здатність. Водночас габіони з шестикутної сітки мають меншу несучу здатність, максимум приблизно 326 kN. Порада: обирати галфан (Zn-Al) з діаметром дроту 3,0–3,8 мм, діафрагми через 0,5–1,0 м.

Погане стягування конструкції

Відсутність розпірок призводить до «розпираня» панелей при засипанні каменю. Порада: ставити стяжки/спейсери кожні 20–30 см по висоті, підтягувати їх після кожного шару засипки.

Неправильна фракція наповнювача

Дрібний камінь висипається через комірку. Порада: фракція має бути в 1,5–2 рази більша за меншу сторону комірки (для 50×100 мм — камінь 80–150 мм).

Шари без контролю

Хаотична засипка погіршує зовнішній вигляд і геометрію. Порада: фасад укладати вручну, сердечник заповнювати щебенем, працювати послідовно з перевіркою вертикалі.

Ігнорування корозійного захисту

Зрізи панелей і місця зварювання без захисту іржавіють. Порада: підфарбовувати цинконаповненими складами всі відкриті металеві кромки після монтажу.

Відсутність дренажу за стінкою

Без фільтрувальної тканини і нижнього дренажу вода розмиває ґрунт за габіоном. Важливо передбачити геотекстиль за стіною і спроектувати дренаж у нижній частині. Порада: укладати геотекстиль по задній стінці короба і забезпечувати відвід води в нижній частині.

Слабке зв’язування панелей

Недотримання безперервного стягування по всіх контактних поверхнях викликає розповзання швів під навантаженням. Порада: з’єднувати всі стики спіраллю або кліпсами по всій висоті без пропусків.

Пошкодження захисного покриття під час монтажу

Подряпини і сколи цинк-ПВХ покриття прискорюють корозію в перші роки експлуатації. Порада: уникати ударів і волочіння панелей, в агресивному середовищі (морський клімат, хімічні зони) застосовувати ПВХ-оболонку або додаткову обробку зрізів.

Дизайн і комбінації: варіанти габіонних огорож

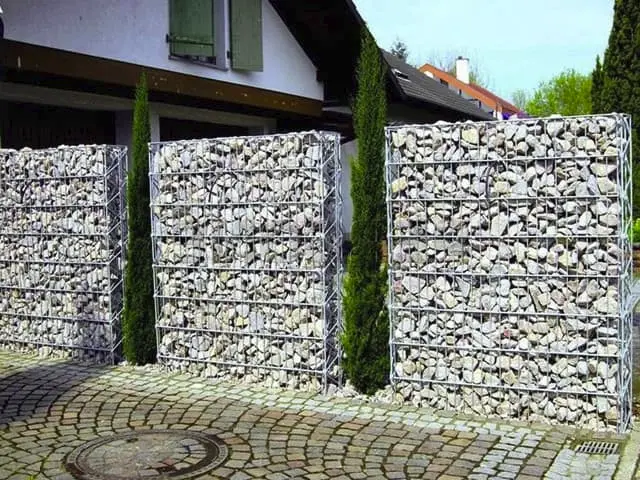

1. Повний габіонний паркан

Секції зі суцільного каменю товщиною 0,3–0,5 м. Плюси: максимальна шумоізоляція, монолітний вигляд, не потребує додаткових матеріалів. Мінуси: велика вага (~1,1–1,2 т на 1 пог. м при висоті 1,8 м), високі витрати на камінь. Застосування: периметральні огорожі, ділянки з високим рівнем шуму.

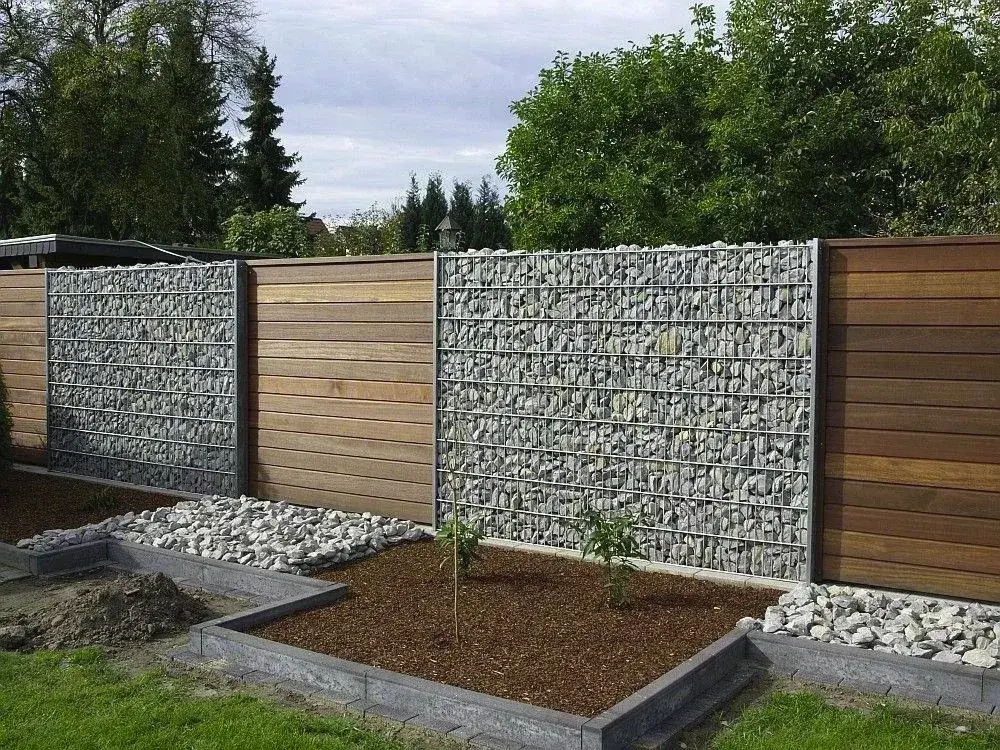

2. Габіон + дерево (комбіновані секції)

Габіонні стовпи 0,4×0,4 м через кожні 2,0–2,5 м, між ними — дерев’яні щити або штакетник. Плюси: зниження ваги на 40–50%, візуальна легкість, теплий природний вигляд. Мінуси: дерево потребує обробки антисептиками раз на 2–3 роки. Застосування: декоративні огорожі, зонування всередині ділянки.

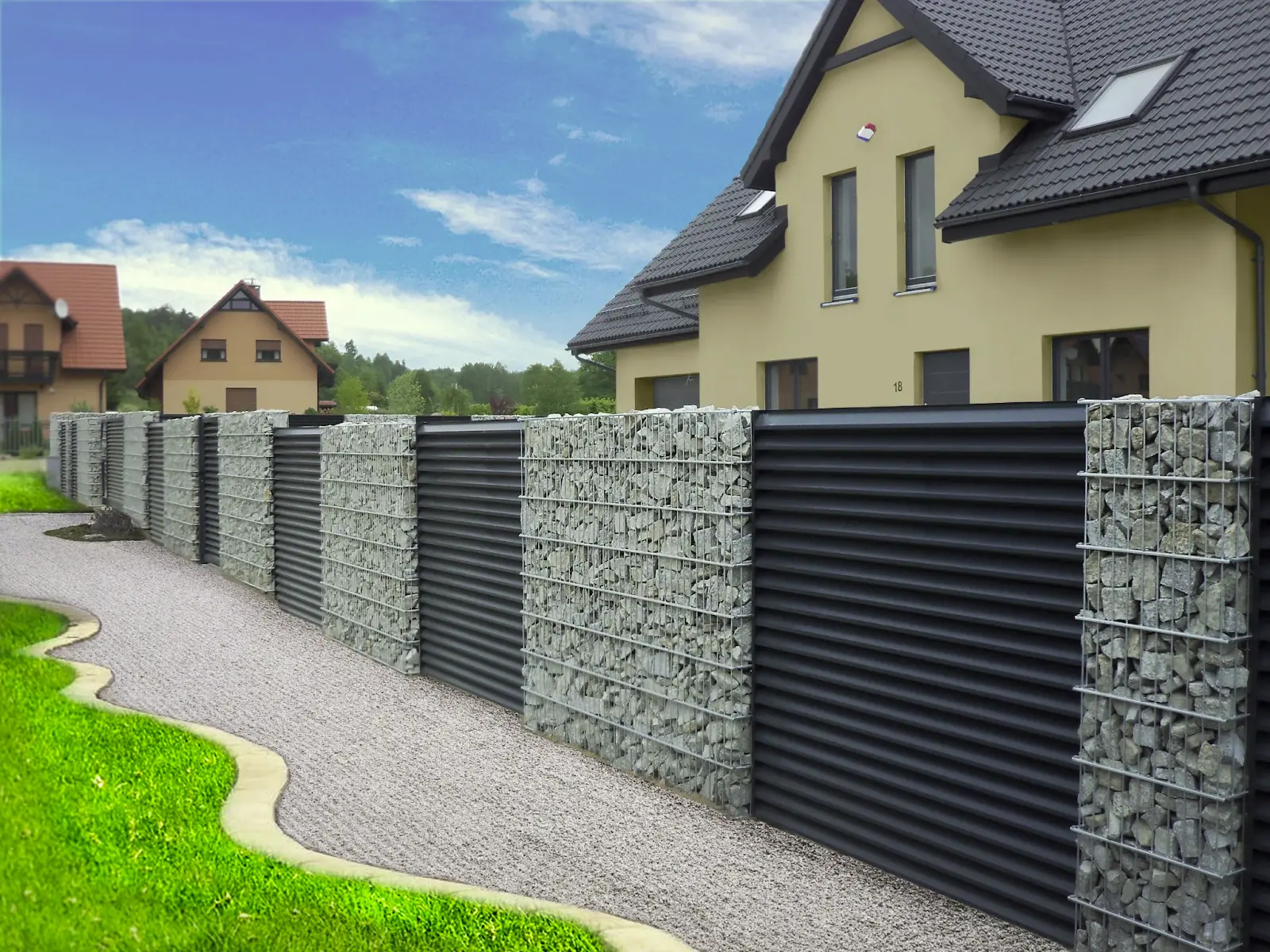

3. Габіон + металева решітка/профлист

Габіонний цоколь висотою 0,5–0,8 м, зверху — металева секція. Плюси: зниження ваги на 30–40%, економія каменю, збереження огляду при використанні решітки. Мінуси: профлист може потребувати періодичного фарбування. Застосування: ділянки з перепадом рельєфу, коли нижня частина виконує підпірну функцію.

4. Габіони з нішами та вбудованими меблями

У габіонних секціях залишають ніші під лавки, столи, мангальні зони. Плюси: функціональне зонування, унікальний дизайн. Мінуси: потребує точного проєктування і посилення діафрагм у зоні ніш. Застосування: зони відпочинку, патіо, барбекю-зони.

Порівняння варіантів:

Інструменти та обладнання для монтажу габіонів

Для самостійного будівництва габіонного паркану знадобляться такі інструменти та обладнання:

• Рукавички та захисні окуляри — для безпеки при роботі з дротом і каменем.
• Будівельний рівень і кутник — для контролю вертикалі та кутів.
• Молоток і пасатижі — для кріплення і підтягування дроту, спіралей і кліпс.
• Ножиці по металу або болгарка з відрізним диском — для різання сітки і дроту.
• Віброплита або ручна трамбівка — для ущільнення основи.
• Лопата і граблі — для підготовки траншеї і вирівнювання основи.
• Шнур і кілочки — для розмітки лінії паркану.
• Візок або тачка — для перевезення каменю і матеріалів.

Вибір інструментів залежить від обсягу робіт і особливостей ділянки. При великих обсягах рекомендується використовувати спеціалізоване обладнання і залучати помічників.

Поради з догляду та експлуатації габіонного паркану

Габіони потребують мінімального догляду, але дотримання деяких правил допоможе продовжити термін служби і зберегти зовнішній вигляд:

• Регулярно перевіряйте стан каркаса, особливо в місцях з’єднань і зрізів. При виявленні пошкоджень або корозії обробляйте їх антикорозійними засобами.
• Слідкуйте за дренажем у основи паркану, щоб уникнути скупчення води і розмиву ґрунту.
• За потреби видаляйте рослинність, яка може пошкодити конструкцію або ускладнити огляд.
• Періодично перевіряйте стяжки і кріплення, підтягайте їх при ослабленні.
• У разі деформацій або просідань звертайтеся до фахівців для оцінки стану і можливого ремонту.

Дотримання цих рекомендацій допоможе зберегти функціональність і естетику габіонного паркану на тривалий термін.

Коли потрібні професійні розрахунки та консультації

Самостійне будівництво габіонного паркану можливе за простих умов ділянки і невеликих розмірів огорожі. Однак у низці випадків потрібне залучення фахівців:

• Складні ґрунтові умови (торф’яні, переувлажнені, нестабільні ґрунти).
• Високі паркани (понад 2 м) або великі навантаження (вітрові, снігові).
• Наявність поруч будівель або інженерних комунікацій.
• Проєктування воріт і хвірток із посиленням прорізів.
• Вимоги до дренажу і гідроізоляції основи.
• Необхідність точних конструктивних розрахунків і дотримання нормативів.

У таких випадках консультація інженера або проєктувальника допоможе уникнути помилок, забезпечити безпеку і довговічність конструкції.

Паркан із габіонів своїми руками: покрокова інструкція з монтажу

Інформація носить загальний характер і не замінює консультацію фахівця. Практична схема орієнтована на міцний каркас, рівну геометрію і відсутність перекосів. Підходить для секцій товщиною 0,3–0,5 м і висотою до 2 м.

Підготовка та основа

Крок 1. Розмітка

Виносьте трасу огорожі: кілочки по кутах і через 1,5–2,0 м, натягніть шнур. Позначте місця під ворота і хвіртки. Перевірте схили ділянки та дренажні шляхи — габіони пропускають воду, але основа має відводити її від споруди.

Крок 2. Підготовка основи

Зніміть рослинний шар на глибину 10–15 см, вирівняйте траншею. Укладіть геотекстиль nonwoven 150–200 г/м² для відсічення ґрунту від щебеню. Змонтуйте щебеневу подушку шаром 10–20 см (для висоти паркану 1–1,5 м), 20–30 см (для висоти 2 м і вище). Уплотніть віброплитою або ручною трамбівкою.

На слабких ґрунтах збільшіть товщину підсипки до 25–30 см і додайте піщаний шар 5–10 см для розподілу навантаження.

Крок 3. Фундамент (коли потрібен)

Матриця рішень:

Для більшості габіонних огорож достатньо ущільненої гранулярної основи, а бетон застосовують при слабких ґрунтах або поблизу будівель. В інших випадках бетон не обов’язковий. Важливо: уточнюйте геологію ділянки — на торф’яних і підтоплюваних ґрунтах без інженерного розрахунку будівництво небезпечне.

Збірка, монтаж і засипка

Крок 4. Збірка каркаса

Розкладіть панелі по лінії огорожі. З’єднайте їх спіраллю, C-кліпсами або в’язальним дротом по всіх стиках — стикування має бути безперервним, без пропусків. Встановіть діафрагми (вертикальні роздільники) через кожні 0,5–1,0 м для жорсткості. Вставте стяжки/розпірки кожні 20–30 см по висоті, щоб зберегти форму при засипанні. Контролюйте перпендикулярність кутів кутником або рівнем.

Контрольні допуски:

Відхилення вертикалі: ≤3 мм на 1 м висоти

Відхилення горизонталі кришки: ≤5 мм на секцію

Діафрагми: через 0,5–1,0 м (для секцій довжиною >1,5 м обов’язкові)

Стяжки: кожні 20–30 см по висоті і кожні 0,5–0,7 м по довжині

Крок 5. Монтаж і з’єднання коробів

Виставте короби за шнуром, перевірте вертикаль будівельним рівнем. Зв’яжіть сусідні секції по всій висоті дротом Ø 2,2 мм або заводськими хомутами. При комбінованій огорожі (габіони + дерево/метал) виконайте анкерування до закладних стійок. Не залишайте щілин між коробом і ґрунтом — підкладіть камінь або добірні панелі.

Крок 6. Засипка каменю

Фасадні ряди: акуратно підбирайте камінь за кольором і фракцією, розвертайте плоскими гранями назовні для рівної лицевої поверхні. Серцевину можна заповнювати щебенем. Працюйте шарами по 20–30 см, після кожного шару підтягайте стяжки. Уникайте «містків» (повітряних кишень) і точкових навантажень на стінки короба — камінь має розподілятися рівномірно.

Крок 7. Кришки та фініш

Закрийте верхні кришки, стягніть кліпсами або спіраллю по всьому периметру. Перевірте горизонталь і жорсткість конструкції. Приберіть будівельне сміття, відновіть планування навколо огорожі. Якщо є металеві стовпи або закладні, обробіть місця зварювання і зрізів антикорозійним складом (цинконаповнена фарба). Монтаж завершено — огорожа готова до експлуатації без додаткових робіт.

Паркан із габіонів своїми руками: рекомендації та застереження

При самостійному будівництві габіонного паркану важливо враховувати такі моменти:

• Потрібна попередня оцінка ґрунтових умов і геології ділянки. На складних або нестабільних ґрунтах необхідні інженерні розрахунки і проєктування основи.
• Товщина і тип основи мають відповідати навантаженням і характеристикам ґрунту. Універсальних рішень немає, тому орієнтуйтеся на рекомендації фахівців.
• Діаметри дроту, крок діафрагм і параметри кріплення мають відповідати технічним вимогам і рекомендаціям виробника.
• Посилення воріт і хвірток потребує інженерних розрахунків для забезпечення безпеки і довговічності конструкції.
• Рекомендується передбачити дренаж і використовувати геотекстиль для захисту основи і запобігання розмиву ґрунту.
• Монтаж у зимовий період можливий за умови відсутності глибокого промерзання ґрунту і дотримання технологій ущільнення основи.
• При відсутності досвіду і необхідного обладнання рекомендується залучати фахівців для виконання ключових етапів робіт.

Дотримання цих рекомендацій допоможе уникнути помилок, підвищити якість і довговічність габіонного паркану.
